局部通风设计

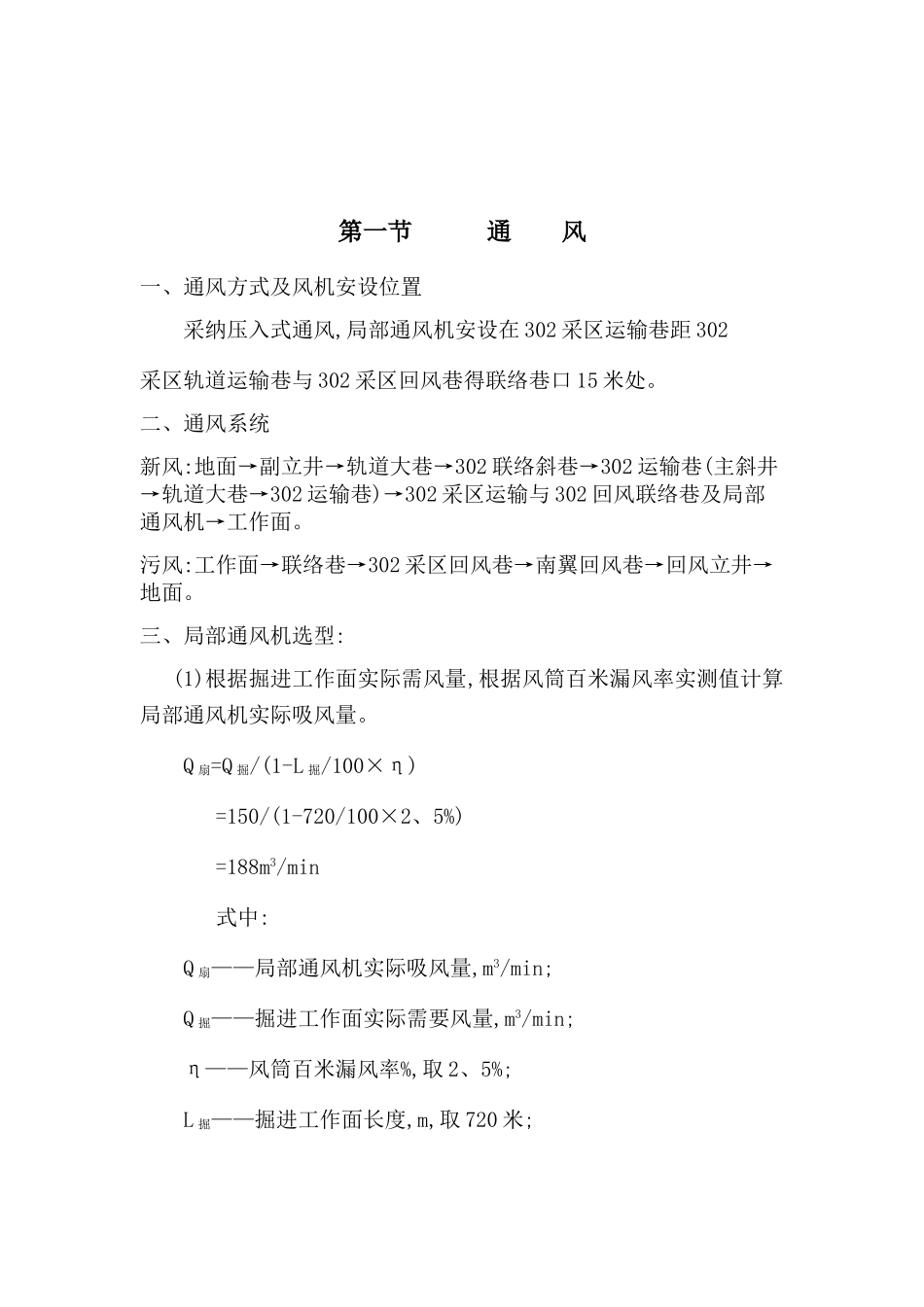

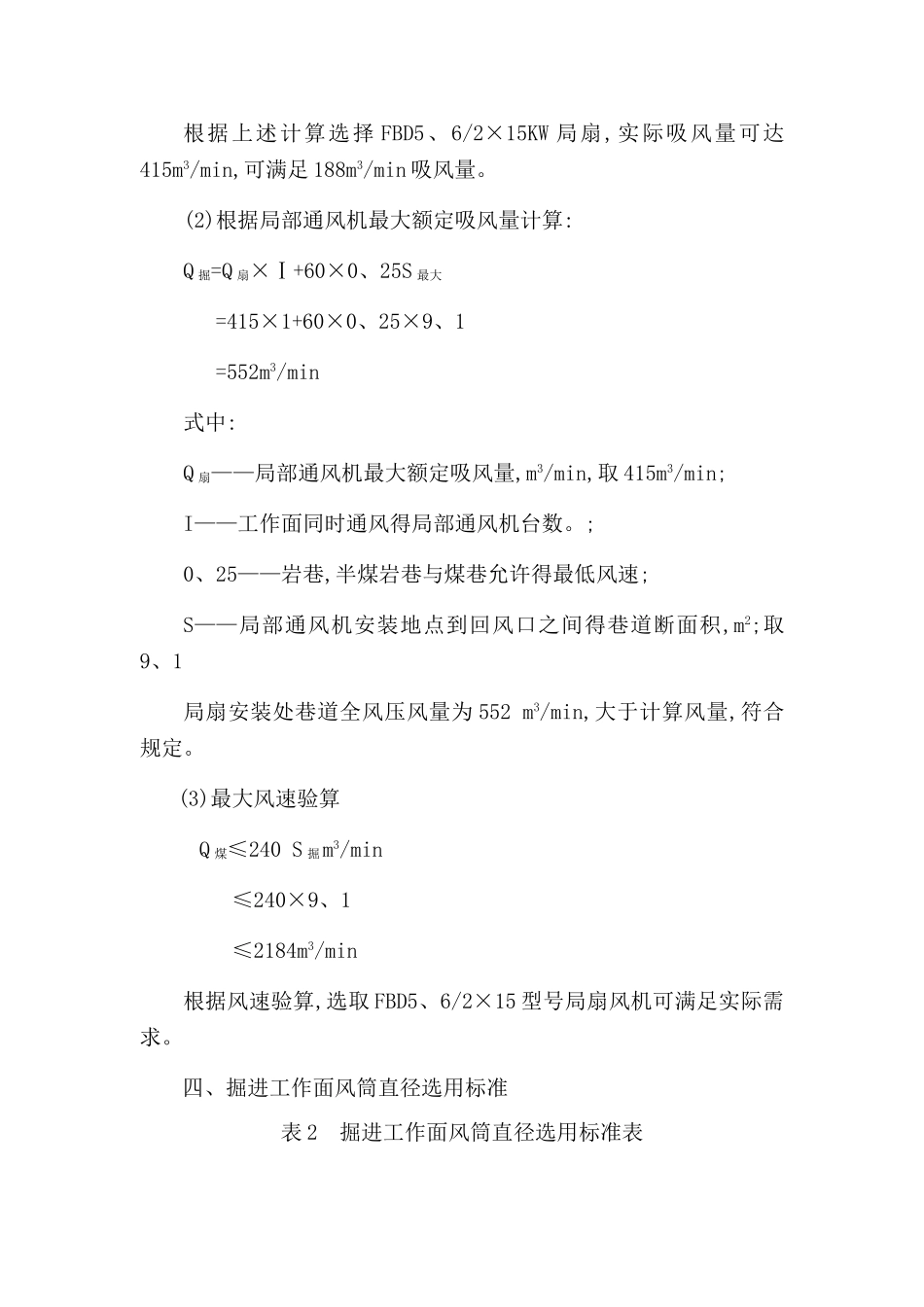

第一节 通 风一、通风方式及风机安设位置 采纳压入式通风,局部通风机安设在 302 采区运输巷距 302采区轨道运输巷与 302 采区回风巷得联络巷口 15 米处。 二、通风系统 新风:地面→副立井→轨道大巷→302 联络斜巷→302 运输巷(主斜井→轨道大巷→302 运输巷)→302 采区运输与 302 回风联络巷及局部通风机→工作面。 污风:工作面→联络巷→302 采区回风巷→南翼回风巷→回风立井→地面。三、局部通风机选型:(1)根据掘进工作面实际需风量,根据风筒百米漏风率实测值计算局部通风机实际吸风量。Q 扇=Q 掘/(1-L 掘/100×η)=150/(1-720/100×2、5%)=188m3/min式中:Q 扇——局部通风机实际吸风量,m3/min;Q 掘——掘进工作面实际需要风量,m3/min;η——风筒百米漏风率%,取 2、5%;L 掘——掘进工作面长度,m,取 720 米;根据上述计算选择 FBD5、6/2×15KW 局扇,实际吸风量可达415m3/min,可满足 188m3/min 吸风量。(2)根据局部通风机最大额定吸风量计算:Q 掘=Q 扇×Ⅰ+60×0、25S 最大 =415×1+60×0、25×9、1 =552m3/min式中:Q 扇——局部通风机最大额定吸风量,m3/min,取 415m3/min;I——工作面同时通风得局部通风机台数。;0、25——岩巷,半煤岩巷与煤巷允许得最低风速;S——局部通风机安装地点到回风口之间得巷道断面积,m2;取9、1局扇安装处巷道全风压风量为 552 m3/min,大于计算风量,符合规定。(3)最大风速验算 Q 煤≤240 S 掘m3/min ≤240×9、1≤2184m3/min根据风速验算,选取 FBD5、6/2×15 型号局扇风机可满足实际需求。四、掘进工作面风筒直径选用标准表 2 掘进工作面风筒直径选用标准表局部通风机功率(kW)2×5、52×7、52×112×15 及以上选用风筒直径(mm)400～500500～600600～800不低于 800五、风量计算 掘进工作面实际需要风量,应按瓦斯涌出量、二氧化碳涌出量、爆破后得有害气体产生量以及局部通风机吸风量等规定分别进行计算,然后取其中最大值。以下数据以 302 回风掘进工作面数据为例,开始掘进后以实测为准。1、根据瓦斯涌出量计算 Qhf=100·qhg·khg式中:qhg—掘进工作面回风流中最大绝对瓦斯涌出量 0、09m3/min;khg—掘进工作面瓦斯涌出不均匀得备用系数,正常生产条件下,连续观测 1 个月,日最大绝对瓦斯涌出量与月平均日绝对瓦斯涌出量得比值。khg =0、04%÷0、02%≈2、0,其中 0、04%为掘进工作面日最大瓦斯浓度,0、02%为月平均日瓦斯浓度。100—按掘进工作面回风流中瓦斯得...
