高考物理一轮复习 第十章 电磁感应 微专题75 电磁感应中的图象问题备考精炼试题VIP免费

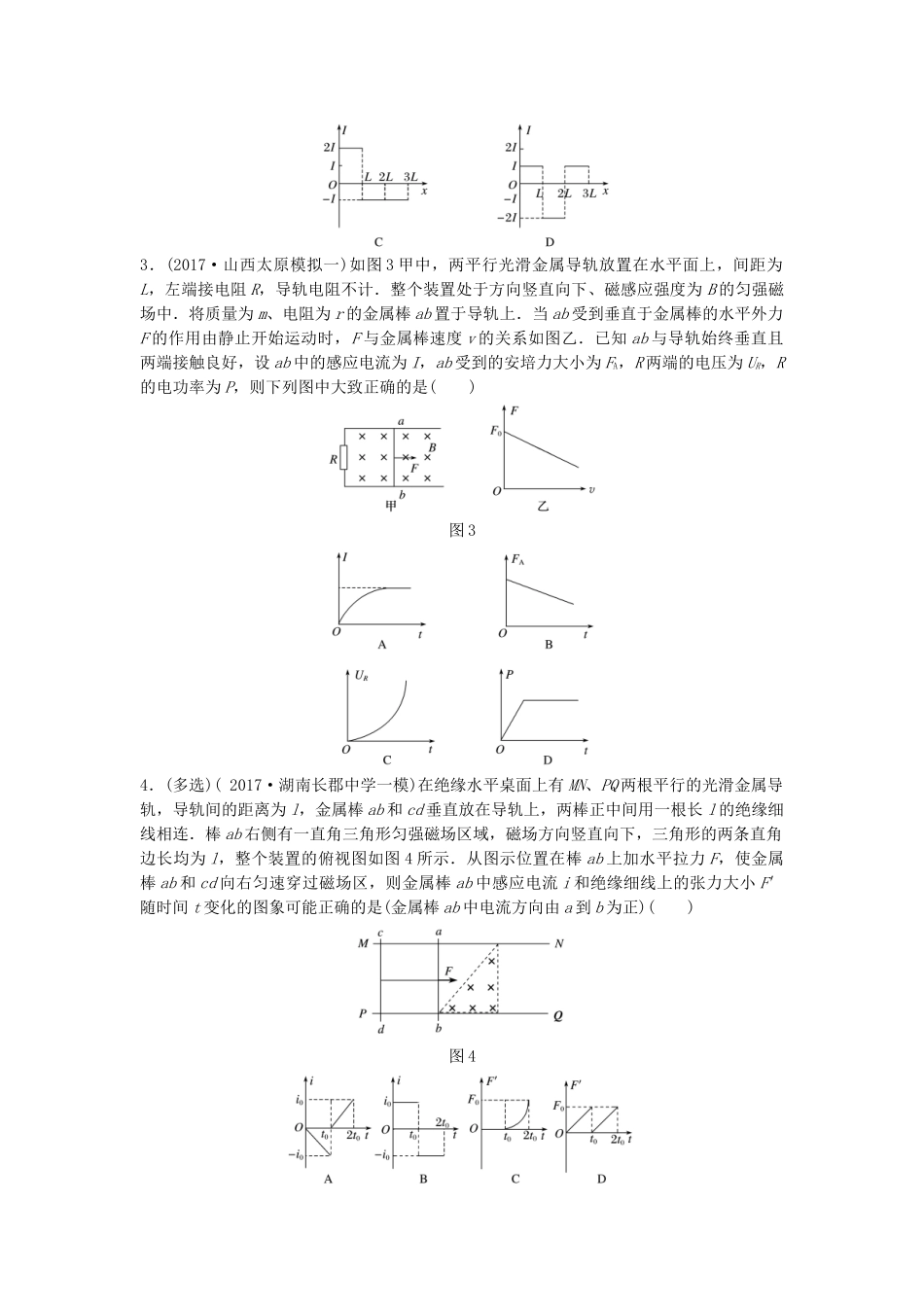

75电磁感应中的图象问题[方法点拨](1)产生电动势的那部分导体相当于电源，电源内部电流由负极流向正极，电源两端电压为路端电压．(2)Φ－t图象、B－t图象的斜率对应电动势大小及电流方向，其斜率不变或平行，感应电动势大小不变，电流方向不变．1．(多选)(2017·山东泰安一模)矩形线框abcd固定放在匀强磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间t变化的图象如图1所示．设t＝0时刻，磁感应强度的方向垂直纸面向里，下列图中i表示线圈中感应电流的大小(规定电流沿顺时针方向为正)，F表示线框ab边所受的安培力的大小(规定ab边所受的安培力方向向左为正)，则下列图象中可能正确的是()图12．(多选)(2018·湖南怀化博览联考)如图2所示，一个“日”字形金属框架竖直放置，AB、CD、EF边水平且间距均为L，阻值均为R，框架其余部分电阻不计．水平虚线下方有一宽度为L的垂直纸面向里的匀强磁场．释放框架，当AB边刚进入磁场时框架恰好匀速，从AB边到达虚线至线框穿出磁场的过程中，AB两端的电势差UAB、AB边中的电流I(设从A到B为正)随位移x变化的图象正确的是()图23．(2017·山西太原模拟一)如图3甲中，两平行光滑金属导轨放置在水平面上，间距为L，左端接电阻R，导轨电阻不计．整个装置处于方向竖直向下、磁感应强度为B的匀强磁场中．将质量为m、电阻为r的金属棒ab置于导轨上．当ab受到垂直于金属棒的水平外力F的作用由静止开始运动时，F与金属棒速度v的关系如图乙．已知ab与导轨始终垂直且两端接触良好，设ab中的感应电流为I，ab受到的安培力大小为FA，R两端的电压为UR，R的电功率为P，则下列图中大致正确的是()图34．(多选)(2017·湖南长郡中学一模)在绝缘水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l，金属棒ab和cd垂直放在导轨上，两棒正中间用一根长l的绝缘细线相连．棒ab右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图4所示．从图示位置在棒ab上加水平拉力F，使金属棒ab和cd向右匀速穿过磁场区，则金属棒ab中感应电流i和绝缘细线上的张力大小F′随时间t变化的图象可能正确的是(金属棒ab中电流方向由a到b为正)()图45．(多选)(2018·四川泸州一检)如图5甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的如图所示的匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是()图5A．导线圈中产生的是交变电流B．在t＝2.5s时导线圈产生的感应电动势为1VC．在0～2s内通过导线横截面的电荷量为20CD．在t＝1s时，导线圈内电流的瞬时功率为10W6．如图6所示，导体棒沿两平行金属导轨从图中位置以速度v向右匀速通过一正方形磁场区域abcd，ac垂直于导轨且平行于导体棒，ac右侧的磁感应强度是左侧的2倍且方向相反，导轨和导体棒的电阻均不计，下列关于导体棒中感应电流和所受安培力随时间变化的图象正确的是(规定电流从M经R到N为正方向，安培力向左为正方向)()图67．(多选)空间中存在一垂直纸面向里的匀强磁场，磁场区域的横截面为等腰直角三角形，底边水平，其斜边长度为L.一正方形导体框abcd的边长也为L，开始正方形导体框的ab边与磁场区域横截面的斜边刚好重合，如图7所示．由图示的位置开始计时，正方形导体框以平行于bc边的速度v匀速穿越磁场．若导体框中的感应电流为i，a、b两点间的电压为Uab，感应电流取逆时针方向为正，则导体框穿越磁场的过程中，i、Uab随时间的变化规律的图象正确的是()图78．(多选)(2018·河南省八校第二次测评)如图8所示，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框，导线框右侧有两个宽度也为L的有界匀强磁场，磁感应强度大小均为B、方向分别竖直向下和竖直向上．t＝0时导线框的右边恰与磁场的左边界重合，随后导线框在外力作用下，以速度v匀速进入并通过磁场区域．规定电流i沿逆时针方向时为正，磁感线竖直向下时磁通量Φ为正，安培力的合力F向左为正．则以下关于Φ、i、F和导线框中的电功率P随时间变化的图象大致正确的是()图89．(多选)(2017·山东济宁一模)如图9所示，在水平面内有两个光滑金属“V”字形导...
