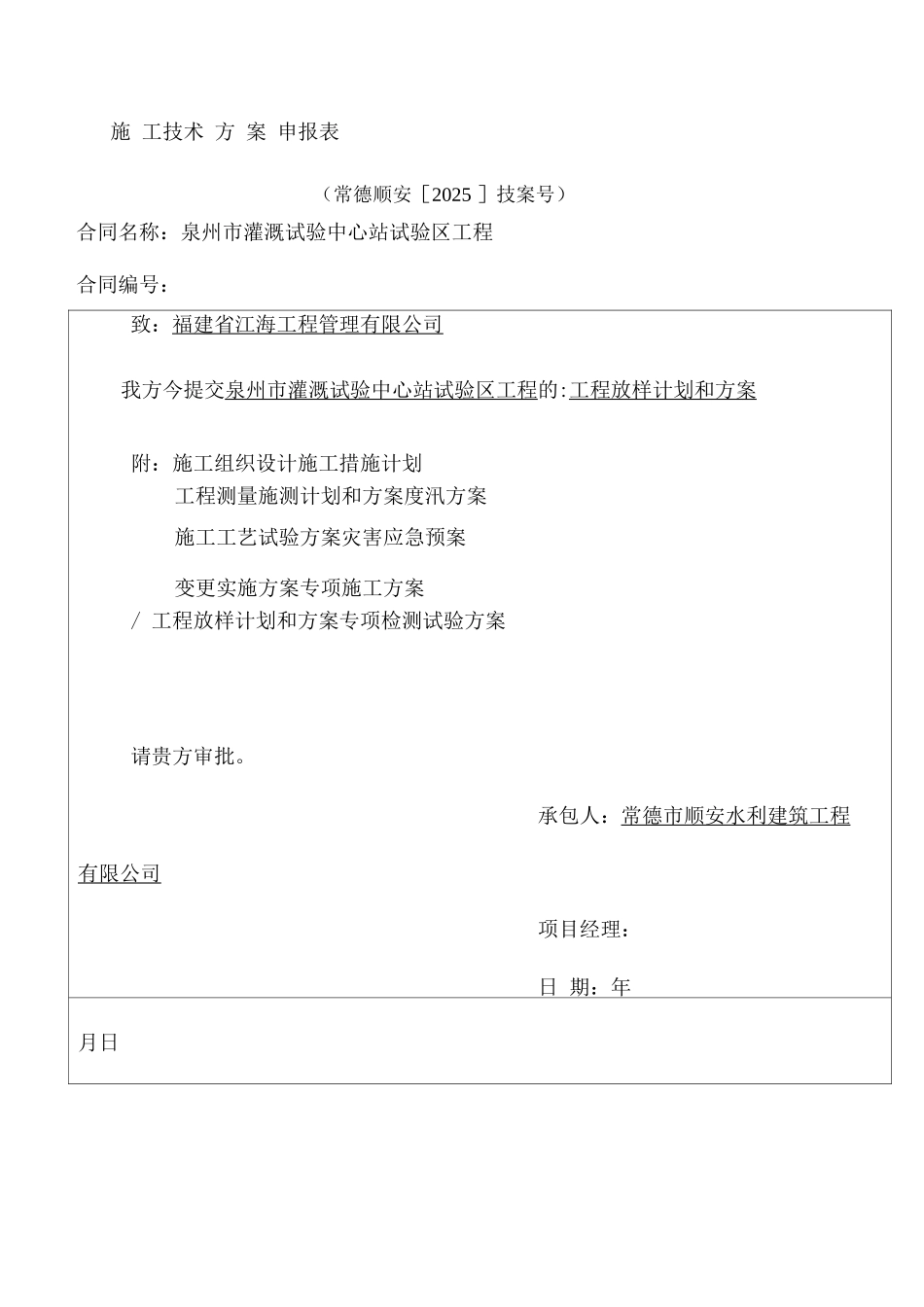

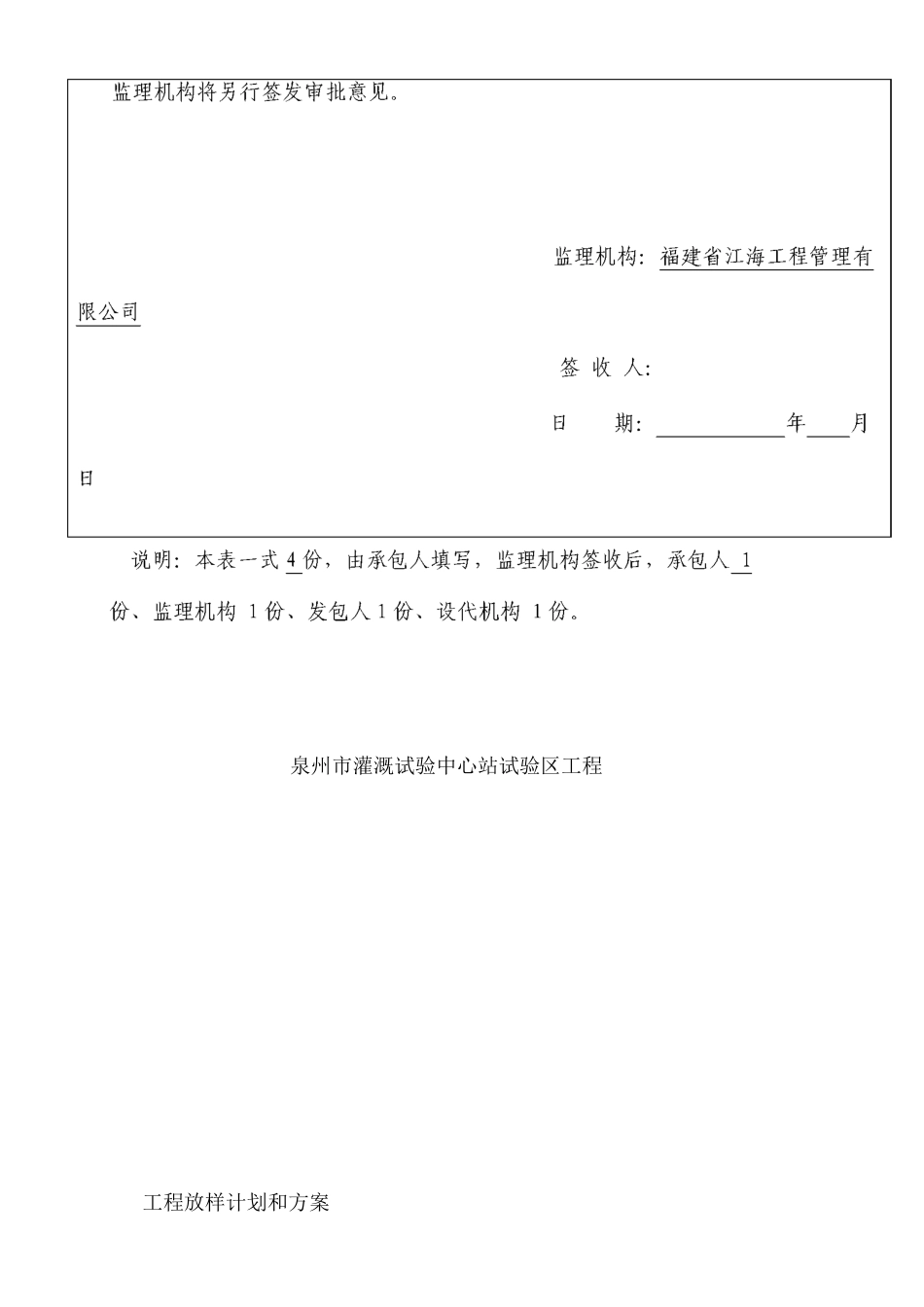

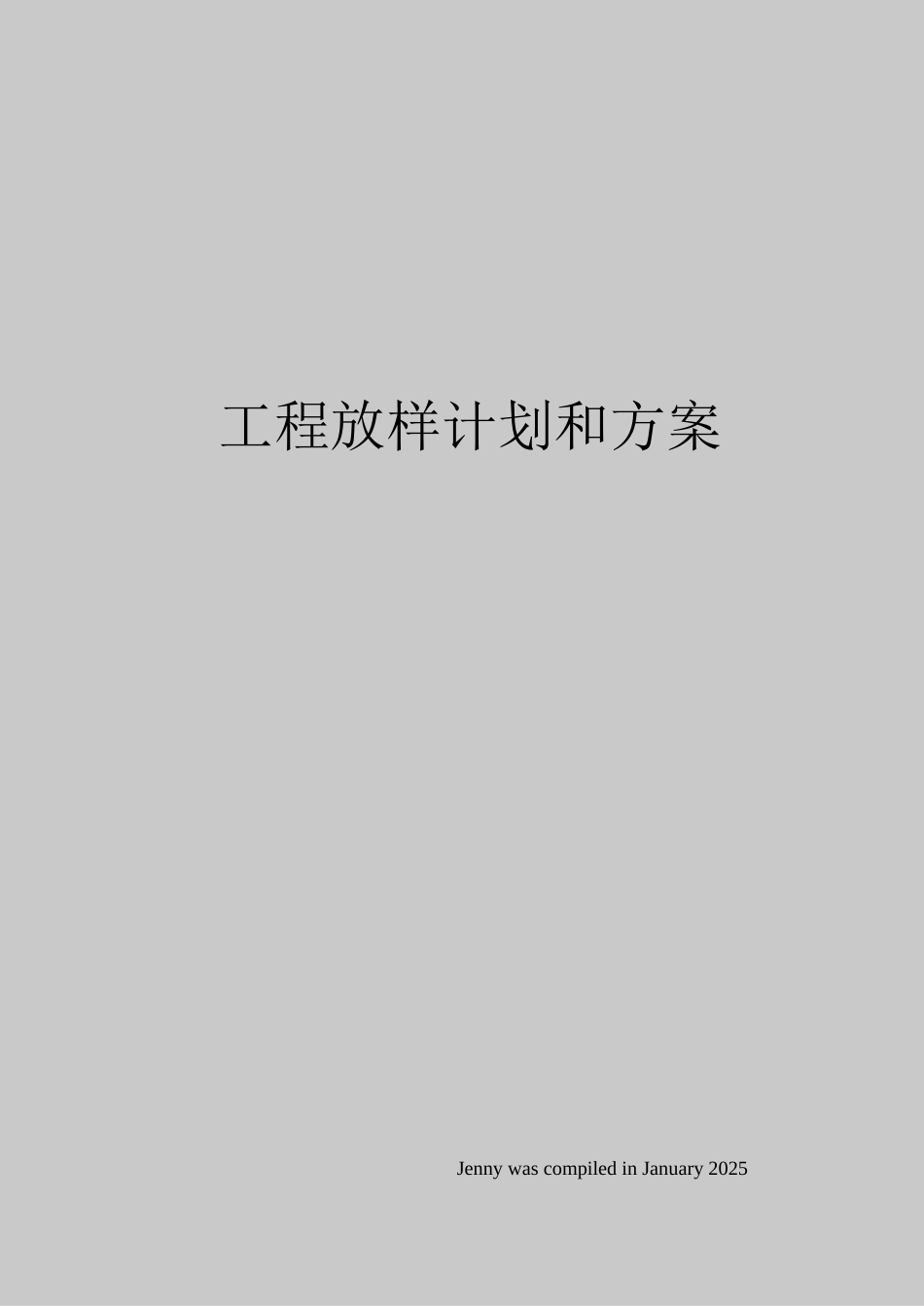

工程放样计划和方案Jenny was compiled in January 2025施 工技术 方 案 申报表（常德顺安［2025 ］技案号）合同名称：泉州市灌溉试验中心站试验区工程合同编号：致：福建省江海工程管理有限公司我方今提交泉州市灌溉试验中心站试验区工程的:工程放样计划和方案附：施工组织设计施工措施计划工程测量施测计划和方案度汛方案施工工艺试验方案灾害应急预案变更实施方案专项施工方案/ 工程放样计划和方案专项检测试验方案请贵方审批。承包人：常德市顺安水利建筑工程有限公司项目经理：日 期：年月日泉州市灌溉试验中心站试验区工程工程放样计划和方案编 制：赵志刚审 核：熊贵香编制单位：常德市顺安水利建筑工程有限公司编制日期：2025 年 9 月 5 日 泉州市灌溉试验中心站试验区工程工程放样计划和方案一、工程概况本项目选定永春县湖洋镇农场基地作为泉州市灌溉试验中心站的试 验用地。中心站内拟建水稻试验小区 I、水稻试验小区 II、水稻中试 区、水稻需水量测坑、旱作物试验小区 I、旱作物试验小区 II、旱作物 中试区、旱作物需水量测坑、坡地试区 I、坡地试区 II、花卉试区 I、花 卉试区 II、滴灌试区、喷灌试区、中试区、晒谷场、气象园、进场道 路、园内道路、蓄水池、泵站、拦河坝、管道、排水沟等。二、准备工作1、测量仪器配备根据工程施工实际，拟配备 GTS-220 全站仪 1 台，DS3-A 数字式水 准仪 1 台，50m 钢尺 4 支，水准塔尺 4 根，放样花杆 4 根，无线对讲机 4 台，并根据需要从公司调用。通过设计技术交底，了解工程全貌和主要设计意图，测量放线人员 则要着重了解工程现场情况和定位条件，主要轴线尺寸和相互关系，地 面标高以及设计对测量的精度要求等。测量人员首先对现场仪器进行检查、校核，并复核防洪堤控制桩和 水准点，确保测量放线原始依据的准确性。三、测量控制1 平面轴线的控制根据建设单位提供的控制基准点，用 GTS-220 放出施工控制轴线， 根据设计图纸放出相关控制轴线及控制点等，并确保其满足施测精度， 在施工时应保护好全部控制基准点和增设的控制点，对主要轴线点打设 保护桩，使万一原点破坏时也能很快恢复，几条主要轴线测定后请监理 工程师复测并认可后方能继续施工。2 高程的控制利用水准仪控制高程，在工程区域内不易破坏的位置分别打设钢管 桩作为临时水准点，从建设单位提供的水准点引测高程到临时水准点， 对所设临时水准点按四等水准...
