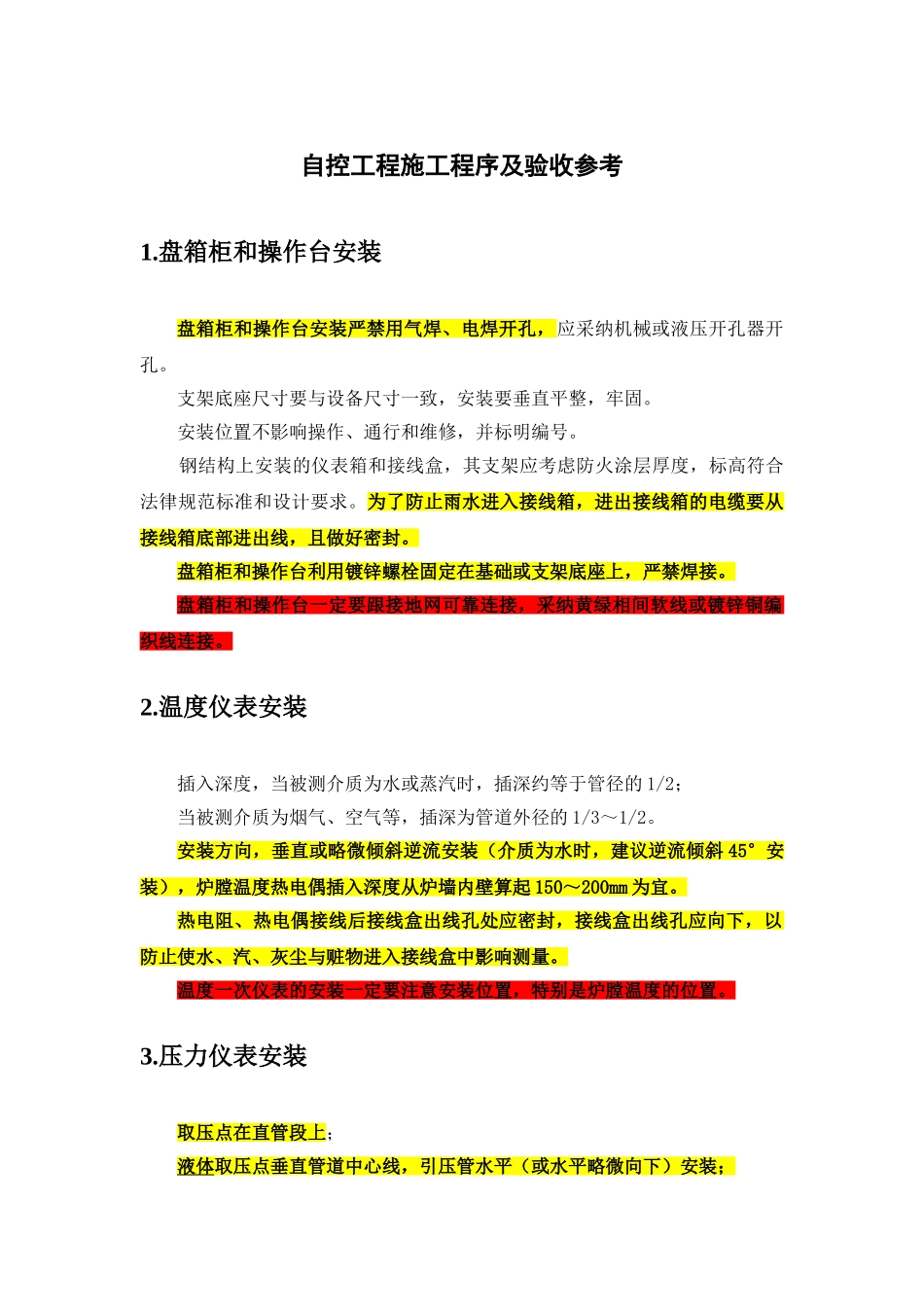

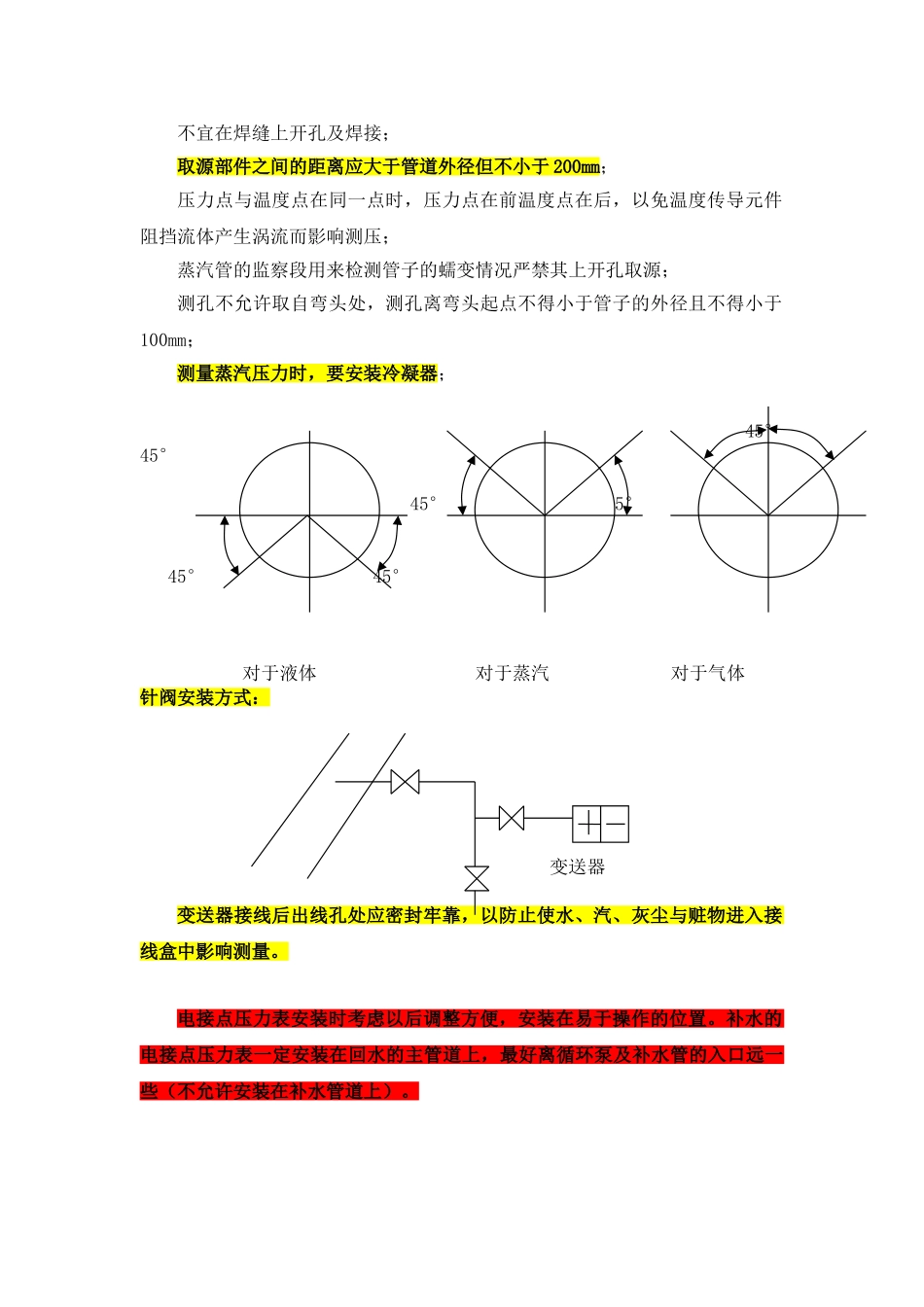

自控工程施工程序及验收参考1.盘箱柜和操作台安装盘箱柜和操作台安装严禁用气焊、电焊开孔，应采纳机械或液压开孔器开孔。支架底座尺寸要与设备尺寸一致，安装要垂直平整，牢固。 安装位置不影响操作、通行和维修，并标明编号。 钢结构上安装的仪表箱和接线盒，其支架应考虑防火涂层厚度，标高符合法律规范标准和设计要求。为了防止雨水进入接线箱，进出接线箱的电缆要从接线箱底部进出线，且做好密封。盘箱柜和操作台利用镀锌螺栓固定在基础或支架底座上，严禁焊接。盘箱柜和操作台一定要跟接地网可靠连接，采纳黄绿相间软线或镀锌铜编织线连接。2.温度仪表安装插入深度，当被测介质为水或蒸汽时，插深约等于管径的 1/2；当被测介质为烟气、空气等，插深为管道外径的 1/3～1/2。安装方向，垂直或略微倾斜逆流安装（介质为水时，建议逆流倾斜 45°安装），炉膛温度热电偶插入深度从炉墙内壁算起 150～200mm 为宜。热电阻、热电偶接线后接线盒出线孔处应密封，接线盒出线孔应向下，以防止使水、汽、灰尘与赃物进入接线盒中影响测量。温度一次仪表的安装一定要注意安装位置，特别是炉膛温度的位置。3.压力仪表安装取压点在直管段上；液体取压点垂直管道中心线，引压管水平（或水平略微向下）安装；不宜在焊缝上开孔及焊接；取源部件之间的距离应大于管道外径但不小于 200mm；压力点与温度点在同一点时，压力点在前温度点在后，以免温度传导元件阻挡流体产生涡流而影响测压；蒸汽管的监察段用来检测管子的蠕变情况严禁其上开孔取源；测孔不允许取自弯头处，测孔离弯头起点不得小于管子的外径且不得小于100mm；测量蒸汽压力时，要安装冷凝器； 45° 45° 45° 45° 45° 45° 对于液体 对于蒸汽 对于气体针阀安装方式： 变送器变送器接线后出线孔处应密封牢靠，以防止使水、汽、灰尘与赃物进入接线盒中影响测量。电接点压力表安装时考虑以后调整方便，安装在易于操作的位置。补水的电接点压力表一定安装在回水的主管道上，最好离循环泵及补水管的入口远一些（不允许安装在补水管道上）。4.流量仪表安装流量仪表一般大多数由管焊专业负责安装，本专业要配合并检查。涡街流量计安装在无振动的管道上，上下游直管段的长度应符合设计和法律规范要求；放大器与流量计分开安装时，两者距离不宜大于 20m 且需用专用电缆连接。电磁流量计可安装在无强磁场的水平管道或垂直管道上，并保证流量计、被测介质及工艺管道三者连成等电位，并有良...
