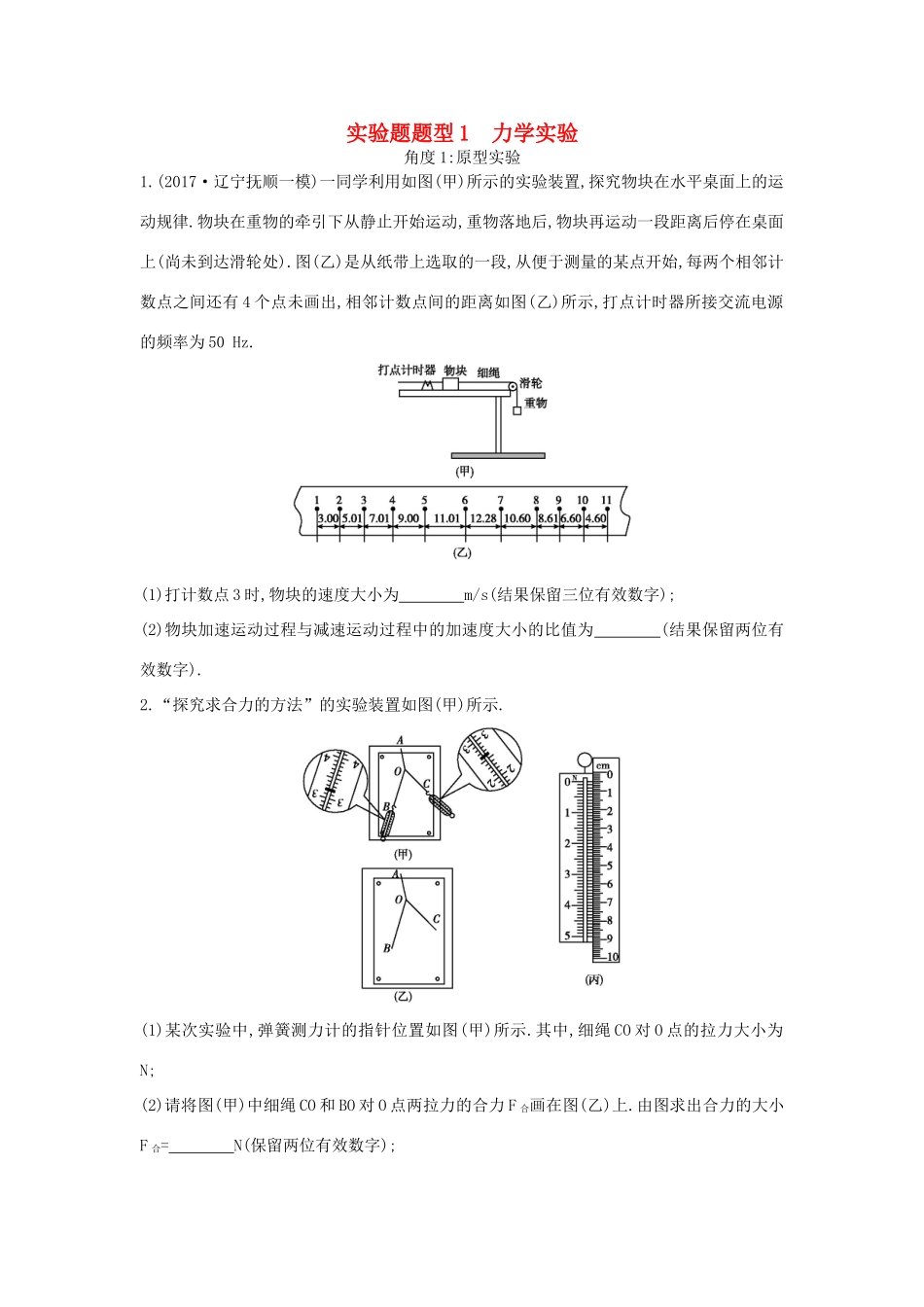

实验题题型1力学实验角度1:原型实验1.(2017·辽宁抚顺一模)一同学利用如图(甲)所示的实验装置,探究物块在水平桌面上的运动规律.物块在重物的牵引下从静止开始运动,重物落地后,物块再运动一段距离后停在桌面上(尚未到达滑轮处).图(乙)是从纸带上选取的一段,从便于测量的某点开始,每两个相邻计数点之间还有4个点未画出,相邻计数点间的距离如图(乙)所示,打点计时器所接交流电源的频率为50Hz.(1)打计数点3时,物块的速度大小为m/s(结果保留三位有效数字);(2)物块加速运动过程与减速运动过程中的加速度大小的比值为(结果保留两位有效数字).2.“探究求合力的方法”的实验装置如图(甲)所示.(1)某次实验中,弹簧测力计的指针位置如图(甲)所示.其中,细绳CO对O点的拉力大小为N;(2)请将图(甲)中细绳CO和BO对O点两拉力的合力F合画在图(乙)上.由图求出合力的大小F合=N(保留两位有效数字);(3)某同学对弹簧测力计中弹簧的劲度系数是多少很感兴趣,于是,他将刻度尺与弹簧测力计平行放置,如图(丙)所示,利用读得的数据,他得出了弹簧的劲度系数.那么,该弹簧的劲度系数k=N/m(保留两位有效数字).3.(2017·四川凉山一诊)一位同学用光电计时器等器材装置做“验证机械能守恒定律”的实验,如图(甲)所示.通过电磁铁控制的小球从B点的正上方A点自由下落,下落过程中经过光电门B时,光电计时器记录下小球通过光电门时间t,当地的重力加速度为g.(1)(多选)为了验证机械能守恒定律,该实验还需要测量下列哪些物理量.A.A,B之间的距离HB.小球的质量mC.小球从A到B的下落时间tABD.小球的直径d(2)小球通过光电门时的瞬时速度v=(用题中及第(1)问的测量物理量表达)(3)多次改变A,B之间距离H,重复上述过程,作出随H的变化图像如图(乙)所示,当小球下落过程中机械能守恒时,该直线斜率k0=.(4)在实验中根据数据实际绘出的图(乙)直线的斜率为k(k
