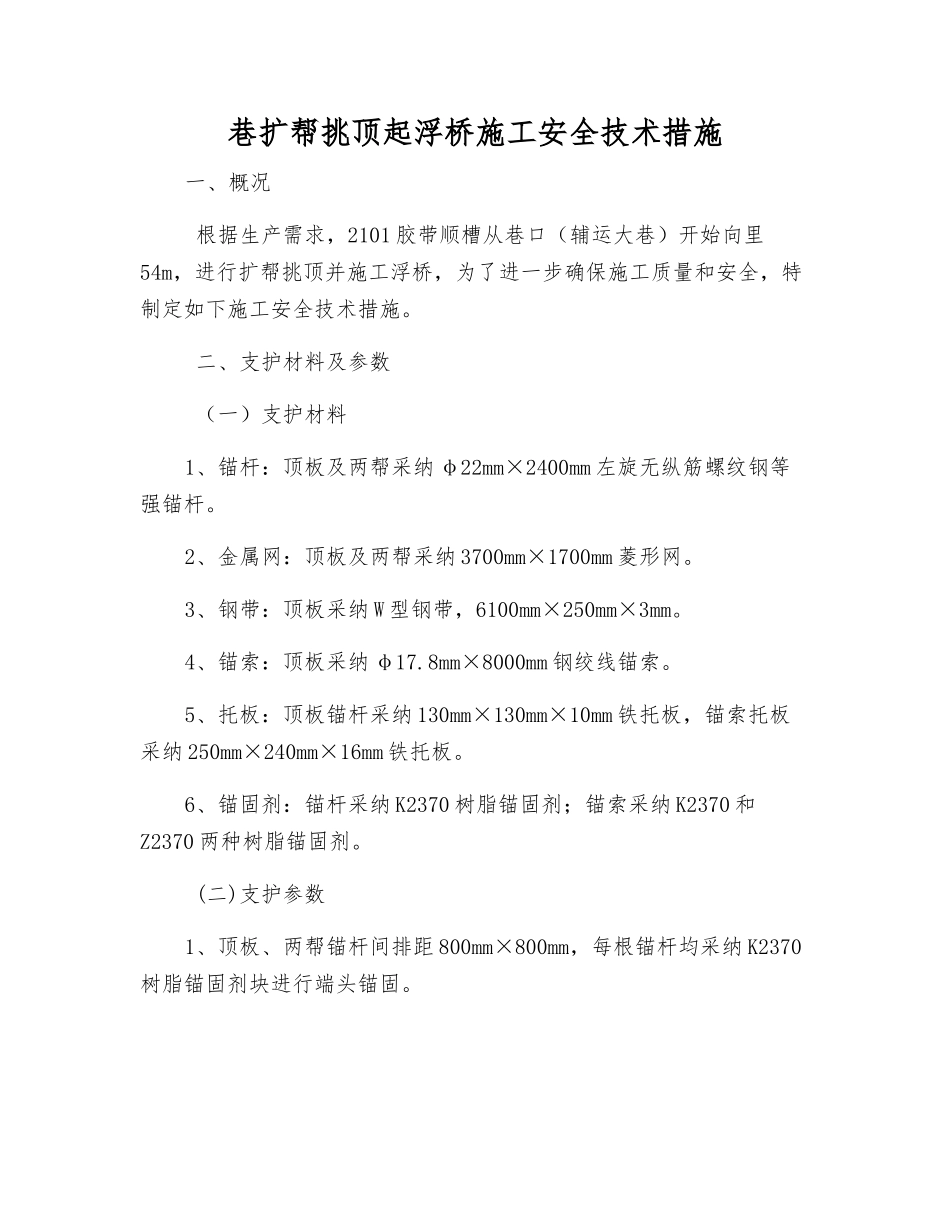

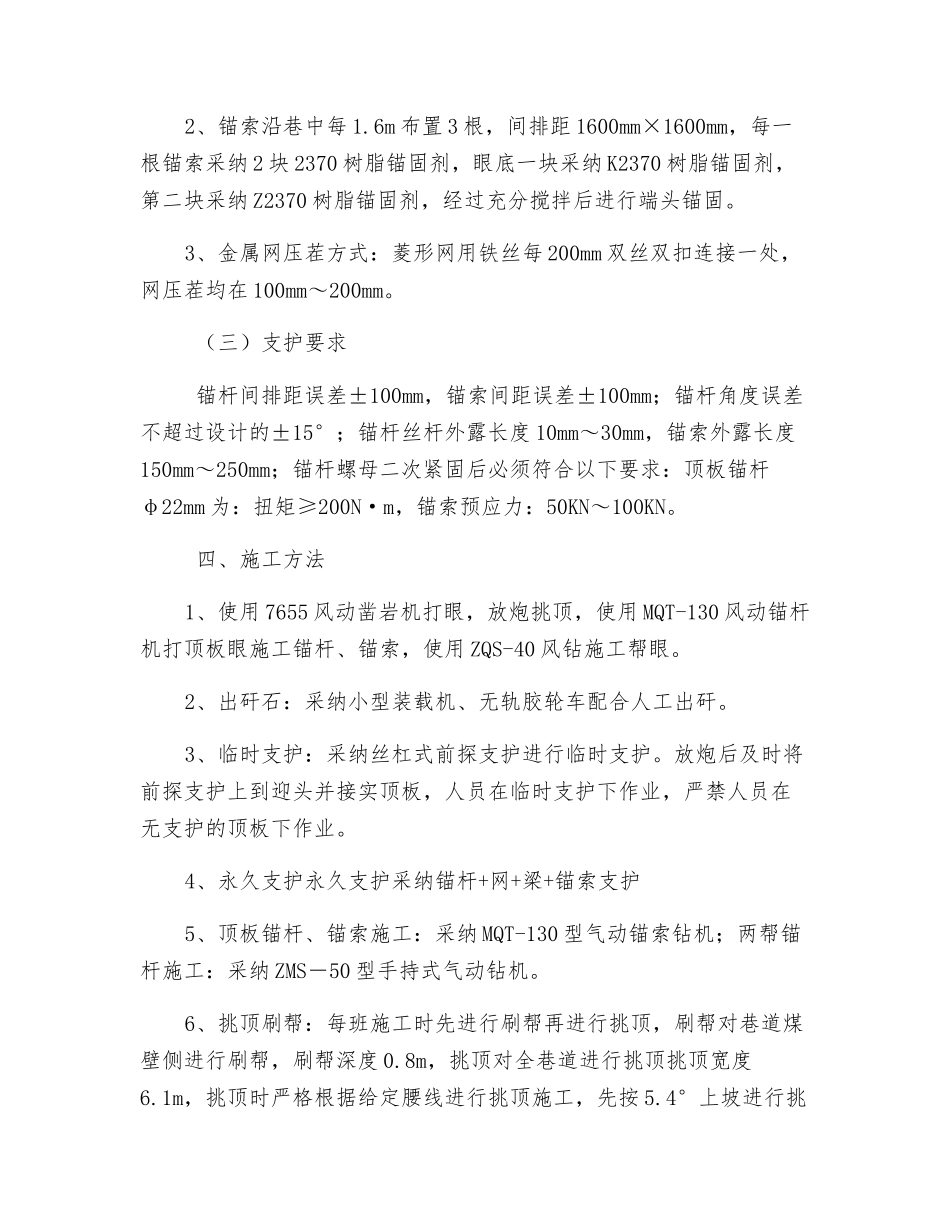

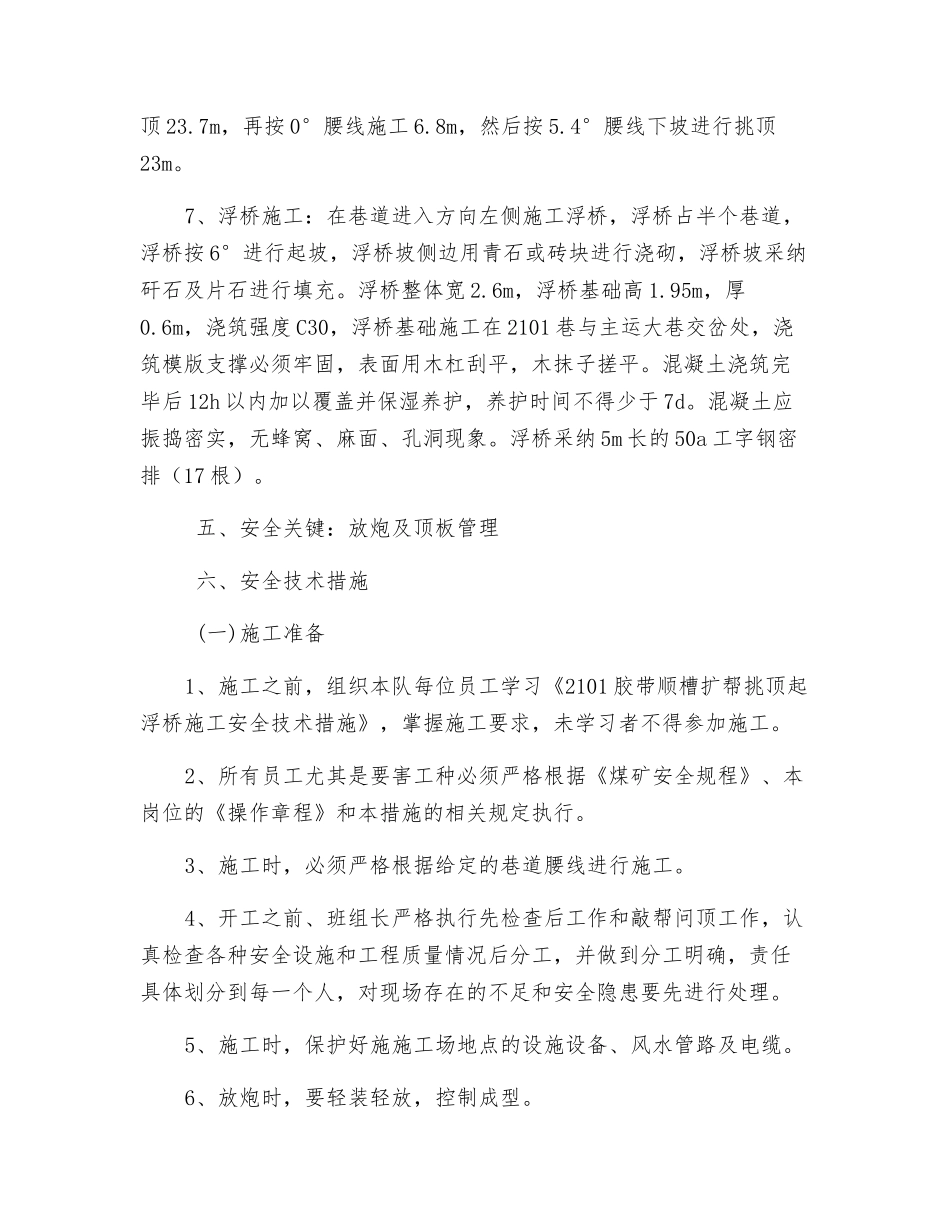

巷扩帮挑顶起浮桥施工安全技术措施一、概况 根据生产需求，2101 胶带顺槽从巷口（辅运大巷）开始向里54m，进行扩帮挑顶并施工浮桥，为了进一步确保施工质量和安全，特制定如下施工安全技术措施。 二、支护材料及参数 （一）支护材料1、锚杆：顶板及两帮采纳 φ22mm×2400mm 左旋无纵筋螺纹钢等强锚杆。2、金属网：顶板及两帮采纳 3700mm×1700mm 菱形网。3、钢带：顶板采纳 W 型钢带，6100mm×250mm×3mm。4、锚索：顶板采纳 φ17.8mm×8000mm 钢绞线锚索。5、托板：顶板锚杆采纳 130mm×130mm×10mm 铁托板，锚索托板采纳 250mm×240mm×16mm 铁托板。6、锚固剂：锚杆采纳 K2370 树脂锚固剂；锚索采纳 K2370 和Z2370 两种树脂锚固剂。 (二)支护参数1、顶板、两帮锚杆间排距 800mm×800mm，每根锚杆均采纳 K2370树脂锚固剂块进行端头锚固。2、锚索沿巷中每 1.6m 布置 3 根，间排距 1600mm×1600mm，每一根锚索采纳 2 块 2370 树脂锚固剂，眼底一块采纳 K2370 树脂锚固剂，第二块采纳 Z2370 树脂锚固剂，经过充分搅拌后进行端头锚固。3、金属网压茬方式：菱形网用铁丝每 200mm 双丝双扣连接一处，网压茬均在 100mm～200mm。 （三）支护要求 锚杆间排距误差±100mm，锚索间距误差±100mm；锚杆角度误差不超过设计的±15°；锚杆丝杆外露长度 10mm～30mm，锚索外露长度150mm～250mm；锚杆螺母二次紧固后必须符合以下要求：顶板锚杆φ22mm 为：扭矩≥200N·m，锚索预应力：50KN～100KN。 四、施工方法1、使用 7655 风动凿岩机打眼，放炮挑顶，使用 MQT-130 风动锚杆机打顶板眼施工锚杆、锚索，使用 ZQS-40 风钻施工帮眼。2、出矸石：采纳小型装载机、无轨胶轮车配合人工出矸。3、临时支护：采纳丝杠式前探支护进行临时支护。放炮后及时将前探支护上到迎头并接实顶板，人员在临时支护下作业，严禁人员在无支护的顶板下作业。4、永久支护永久支护采纳锚杆+网+梁+锚索支护5、顶板锚杆、锚索施工：采纳 MQT-130 型气动锚索钻机；两帮锚杆施工：采纳 ZMS－50 型手持式气动钻机。6、挑顶刷帮：每班施工时先进行刷帮再进行挑顶，刷帮对巷道煤壁侧进行刷帮，刷帮深度 0.8m，挑顶对全巷道进行挑顶挑顶宽度6.1m，挑顶时严格根据给定腰线进行挑顶施工，先按 5.4°上坡进行挑顶 23.7m，再按 0°腰线施工 6.8m，然后按 5.4°腰线下坡进行挑顶23m。7、浮桥施工：在巷道进入方向左侧施工浮桥，浮桥占半...
