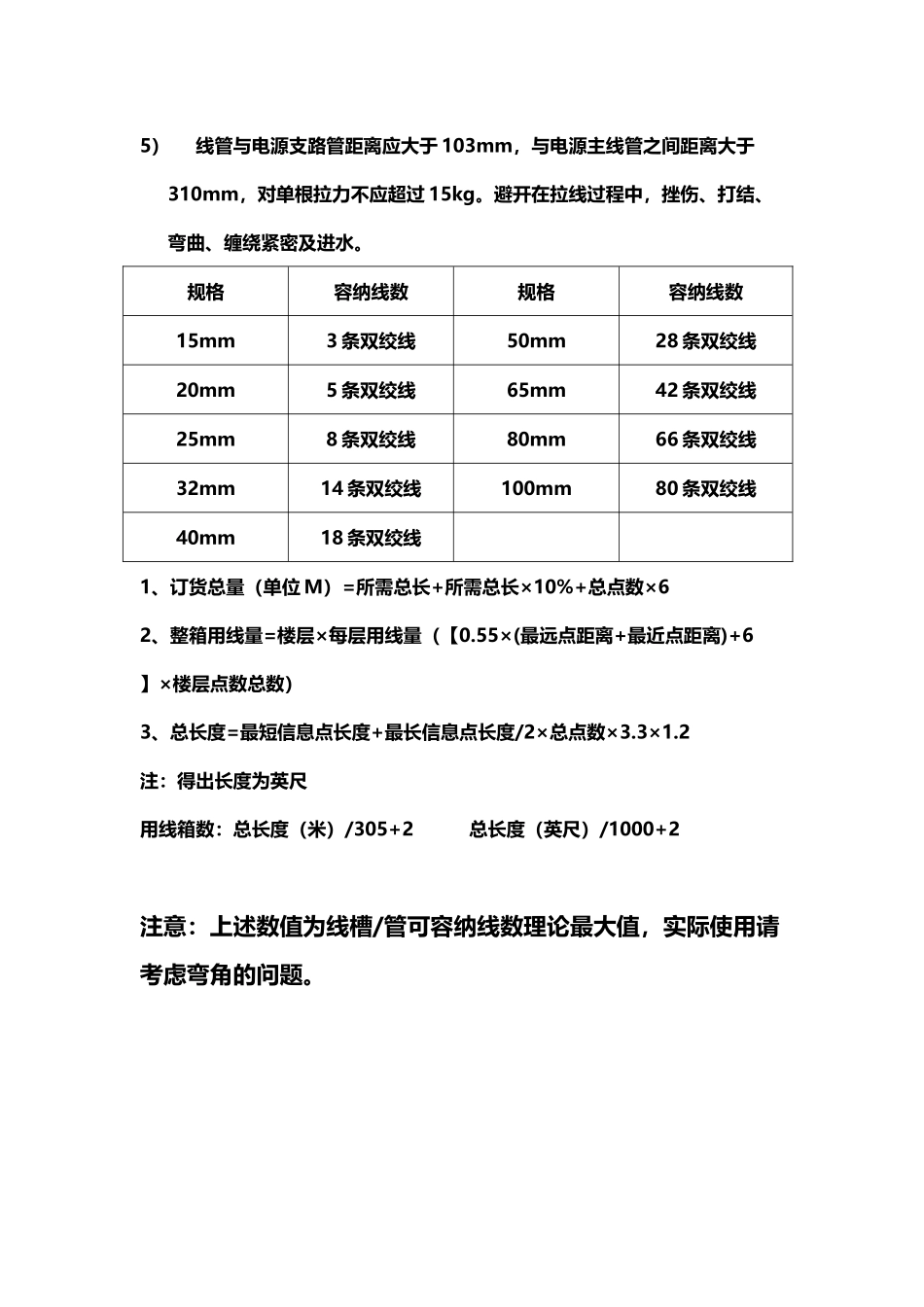

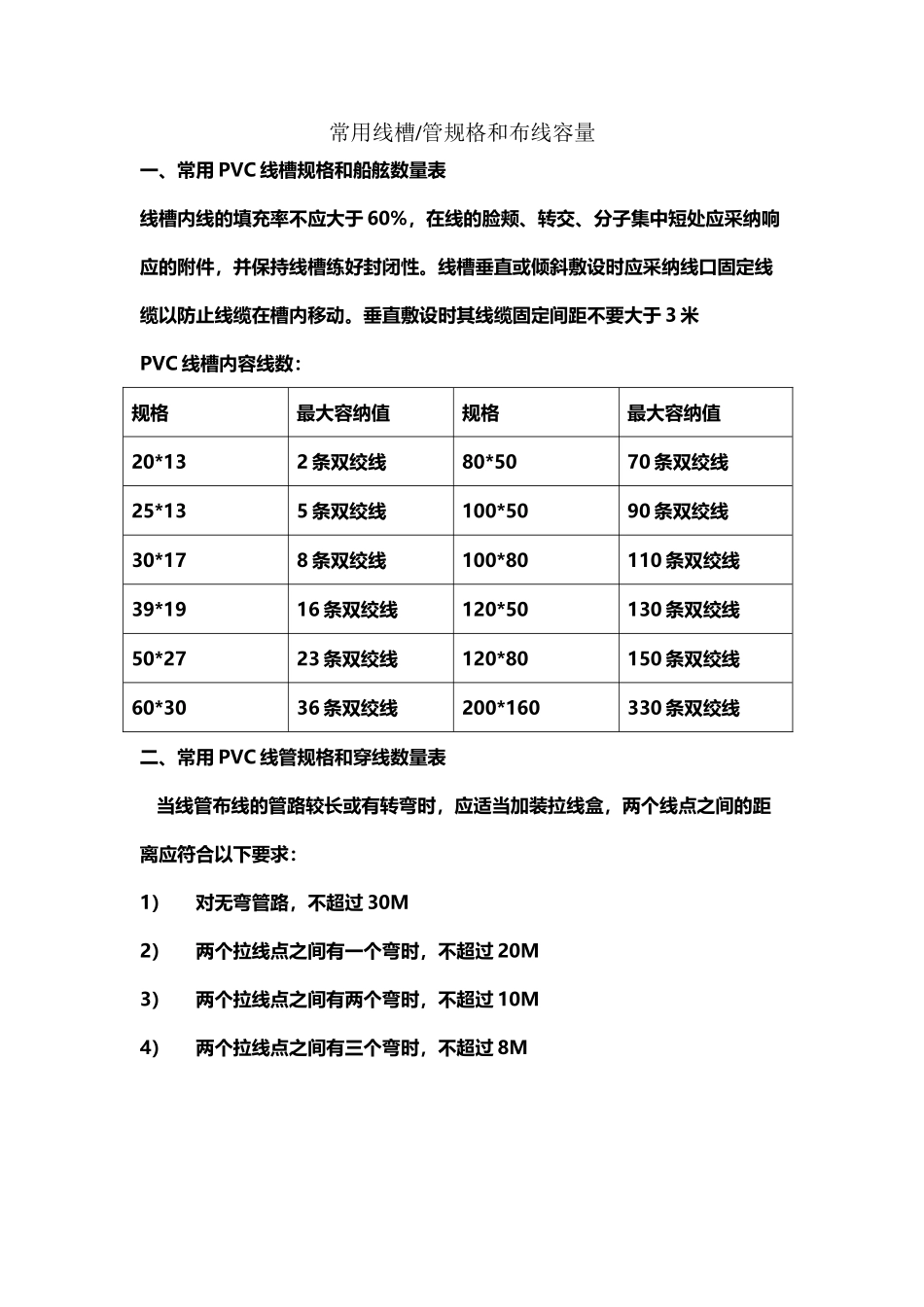

常用线槽管规格和布线容量(1 页)Good is good, but better carries it.精益求精，善益求善。常用线槽/管规格和布线容量一、常用 PVC 线槽规格和船舷数量表线槽内线的填充率不应大于 60%，在线的脸颊、转交、分子集中短处应采纳响应的附件，并保持线槽练好封闭性。线槽垂直或倾斜敷设时应采纳线口固定线缆以防止线缆在槽内移动。垂直敷设时其线缆固定间距不要大于 3 米PVC 线槽内容线数：规格最大容纳值规格最大容纳值20*132 条双绞线80*5070 条双绞线25*135 条双绞线100*5090 条双绞线30*178 条双绞线100*80110 条双绞线39*1916 条双绞线120*50130 条双绞线50*2723 条双绞线120*80150 条双绞线60*3036 条双绞线200*160330 条双绞线二、常用 PVC 线管规格和穿线数量表 当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：1）对无弯管路，不超过 30M2）两个拉线点之间有一个弯时，不超过 20M3）两个拉线点之间有两个弯时，不超过 10M4）两个拉线点之间有三个弯时，不超过 8M5）线管与电源支路管距离应大于 103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过 15kg。避开在拉线过程中，挫伤、打结、弯曲、缠绕紧密及进水。规格容纳线数规格容纳线数15mm3 条双绞线50mm28 条双绞线20mm5 条双绞线65mm42 条双绞线25mm8 条双绞线80mm66 条双绞线32mm14 条双绞线100mm80 条双绞线40mm18 条双绞线1、订货总量（单位 M）=所需总长+所需总长×10%+总点数×62、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2注：得出长度为英尺用线箱数：总长度（米）/305+2 总长度（英尺）/1000+2注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。《;》、·`|<%—'！:#'—-，￥<|\'*<^^
