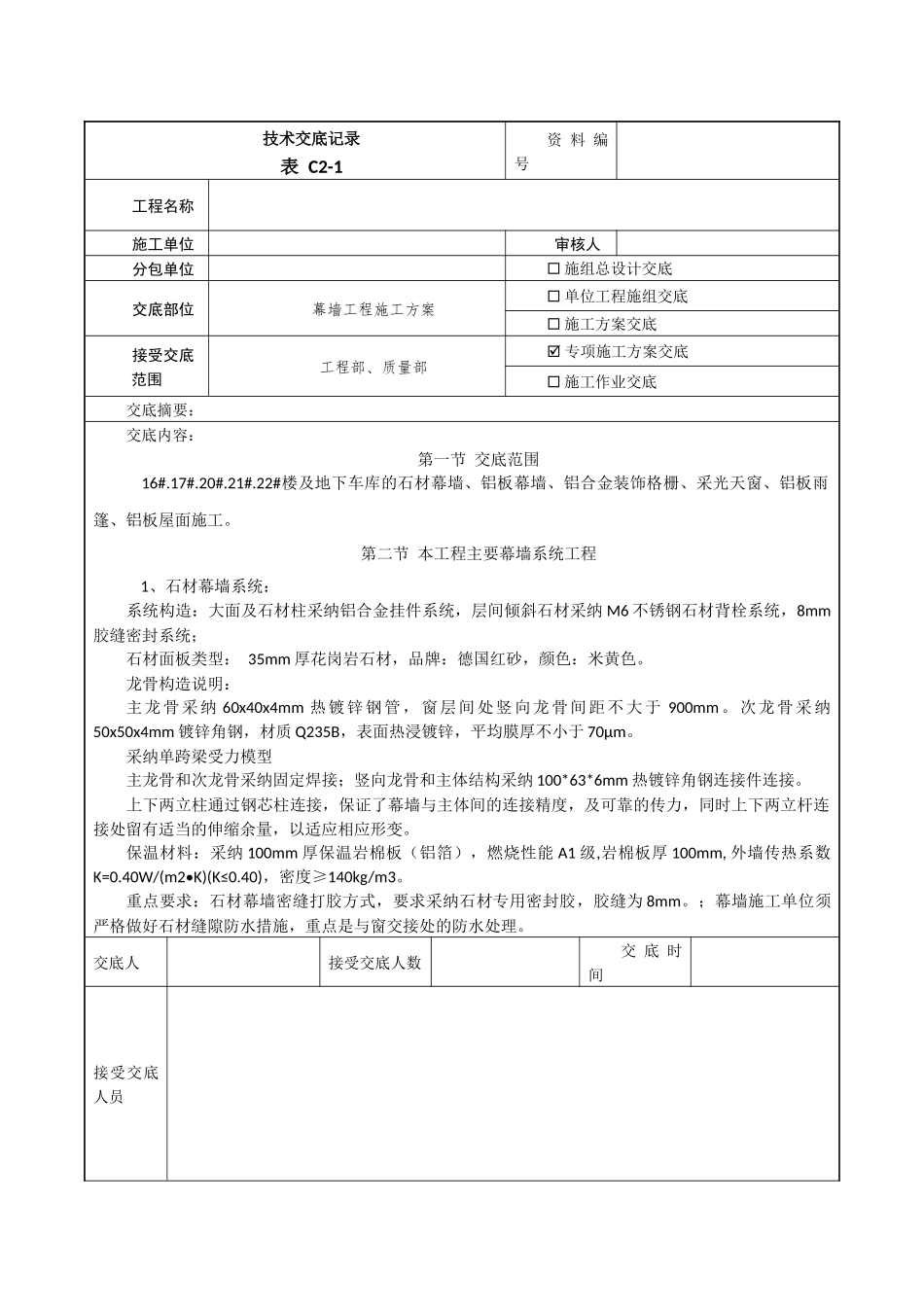

技术交底记录资 料 编号表 C2-1工程名称施工单位审核人分包单位 施组总设计交底交底部位幕墙工程施工方案 单位工程施组交底 施工方案交底接受交底范围工程部、质量部 专项施工方案交底 施工作业交底交底摘要：交底内容：第一节 交底范围 16#.17#.20#.21#.22#楼及地下车库的石材幕墙、铝板幕墙、铝合金装饰格栅、采光天窗、铝板雨篷、铝板屋面施工。第二节 本工程主要幕墙系统工程 1、石材幕墙系统：系统构造：大面及石材柱采纳铝合金挂件系统，层间倾斜石材采纳 M6 不锈钢石材背栓系统，8mm胶缝密封系统；石材面板类型： 35mm 厚花岗岩石材，品牌：德国红砂，颜色：米黄色。龙骨构造说明：主龙骨采纳 60x40x4mm 热镀锌钢管，窗层间处竖向龙骨间距不大于 900mm。次龙骨采纳50x50x4mm 镀锌角钢，材质 Q235B，表面热浸镀锌，平均膜厚不小于 70μm。采纳单跨梁受力模型主龙骨和次龙骨采纳固定焊接；竖向龙骨和主体结构采纳 100*63*6mm 热镀锌角钢连接件连接。上下两立柱通过钢芯柱连接，保证了幕墙与主体间的连接精度，及可靠的传力，同时上下两立杆连接处留有适当的伸缩余量，以适应相应形变。保温材料：采纳 100mm 厚保温岩棉板（铝箔），燃烧性能 A1 级,岩棉板厚 100mm, 外墙传热系数K=0.40W/(m2•K)(K≤0.40)，密度≥140kg/m3。重点要求：石材幕墙密缝打胶方式，要求采纳石材专用密封胶，胶缝为 8mm。；幕墙施工单位须严格做好石材缝隙防水措施，重点是与窗交接处的防水处理。交底人接受交底人数交 底 时间接受交底人员其它：根据建筑要求，层间做防火隔离层，密封材料采纳 1.5mm 镀锌铁皮和 100 厚防火岩棉封堵，防火密封胶密封，满足法律规范要求； 石材标准做法如下： 石材纵剖节点图本工程石材槽口设计如下图所示：槽口为平直长槽口，两端为加工引弧，平直段长度不小于 80mm。铝合金托板与槽口平直面之间的接触为面接触，受力均匀，石材不会受到集中应力作用，避开石材受力过大而被破坏。而普通托板结构的石材槽口设计为圆弧形如下图所示：石材与托板之间的接触为点接触，易产生应力集中现象，导致石材损坏,禁止使用此类加工。2、铝板幕墙系统：构造：框架式铝板幕墙，15mm 胶缝拼接；位置：层间部分及女儿墙顶层位置处；面板类型：3.0mm 铝单板，颜色：咖啡色（表面氟碳喷涂处理)；龙骨：屋面处铝板龙骨采纳 80x40x4mm 热镀锌钢管，层间铝板主龙骨采纳 60x40x4mm 热镀锌钢管，窗层间...
