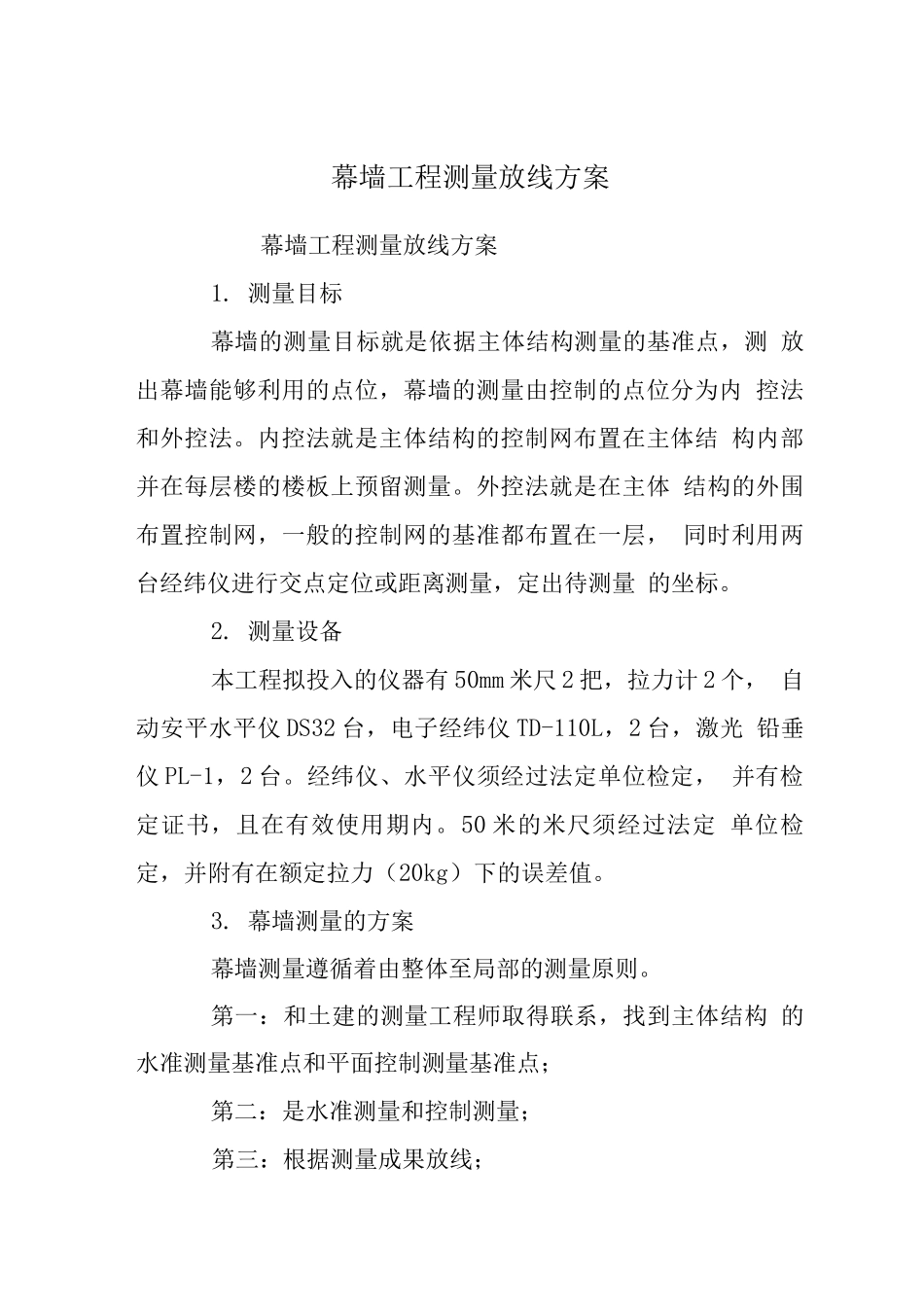

幕墙工程测量放线方案

幕墙工程测量放线方案幕墙工程测量放线方案1. 测量目标幕墙的测量目标就是依据主体结构测量的基准点，测 放出幕墙能够利用的点位，幕墙的测量由控制的点位分为内 控法和外控法。内控法就是主体结构的控制网布置在主体结 构内部并在每层楼的楼板上预留测量。外控法就是在主体 结构的外围布置控制网，一般的控制网的基准都布置在一层， 同时利用两台经纬仪进行交点定位或距离测量，定出待测量 的坐标。2. 测量设备本工程拟投入的仪器有 50mm 米尺 2 把，拉力计 2 个， 自动安平水平仪 DS32 台，电子经纬仪 TD-110L，2 台，激光 铅垂仪 PL-1，2 台。经纬仪、水平仪须经过法定单位检定， 并有检定证书，且在有效使用期内。50 米的米尺须经过法定 单位检定，并附有在额定拉力（20kg）下的误差值。3. 幕墙测量的方案幕墙测量遵循着由整体至局部的测量原则。第一：和土建的测量工程师取得联系，找到主体结构 的水准测量基准点和平面控制测量基准点；第二：是水准测量和控制测量；第三：根据测量成果放线；第四：报请总包、监理验线；第五：测量主体结构偏差。4. 工艺流程熟悉了解建筑结构与幕墙设计图一联系总包、确定基 准一水准测量一平面控制测量一测量幕墙控制线一报清总 包、监理验线一总包、监理一结构偏差处理5. 水准测量（1）概述每座工程在底层都有一个水准控制基准点，此点的标 点是经过已知标高和坐标的国家控制点测量而知的，由此可 知此楼的绝对标高和相对标高。此工程测量，我们仅使用相 对标高。（2）测量方法从水准控制基准点测量至主楼面容易上下拉尺的位 置点，两点间往返测量以减少测量误差，此点在墙面以红漆 表示，定为基准点，其上平面表示测量的水准面并注上相对 标高。在上述测定的基准点处，在楼层外立面处约计 8 层 （29.4 米）的距离拉尺，尺下部悬挂 20kg 重锤，静置后用 等高法测量。以基准点开始，分别在每层的 1 米线处的作标 记，对应查出钢尺的误差及温度变化值，修改标记后，以油 漆记录在主柱或剪力墙的同一位置，并注明幕墙专用，此高 度标志必须予以保护不被消除破坏，标高测量误差，层与层 之间 W2mm，总标高 W20mm。每个楼层只设置 1 个标志点是远远不能满足要求，一 般每隔 3 层抄一圈闭合水准点，并进行误差分析，在每个分 立面上至少设置两个水准点，便于进行安装校核，在安装时 以此基准点每三层消除一次安装误差，避开误差累积（如图 所示）。6...
