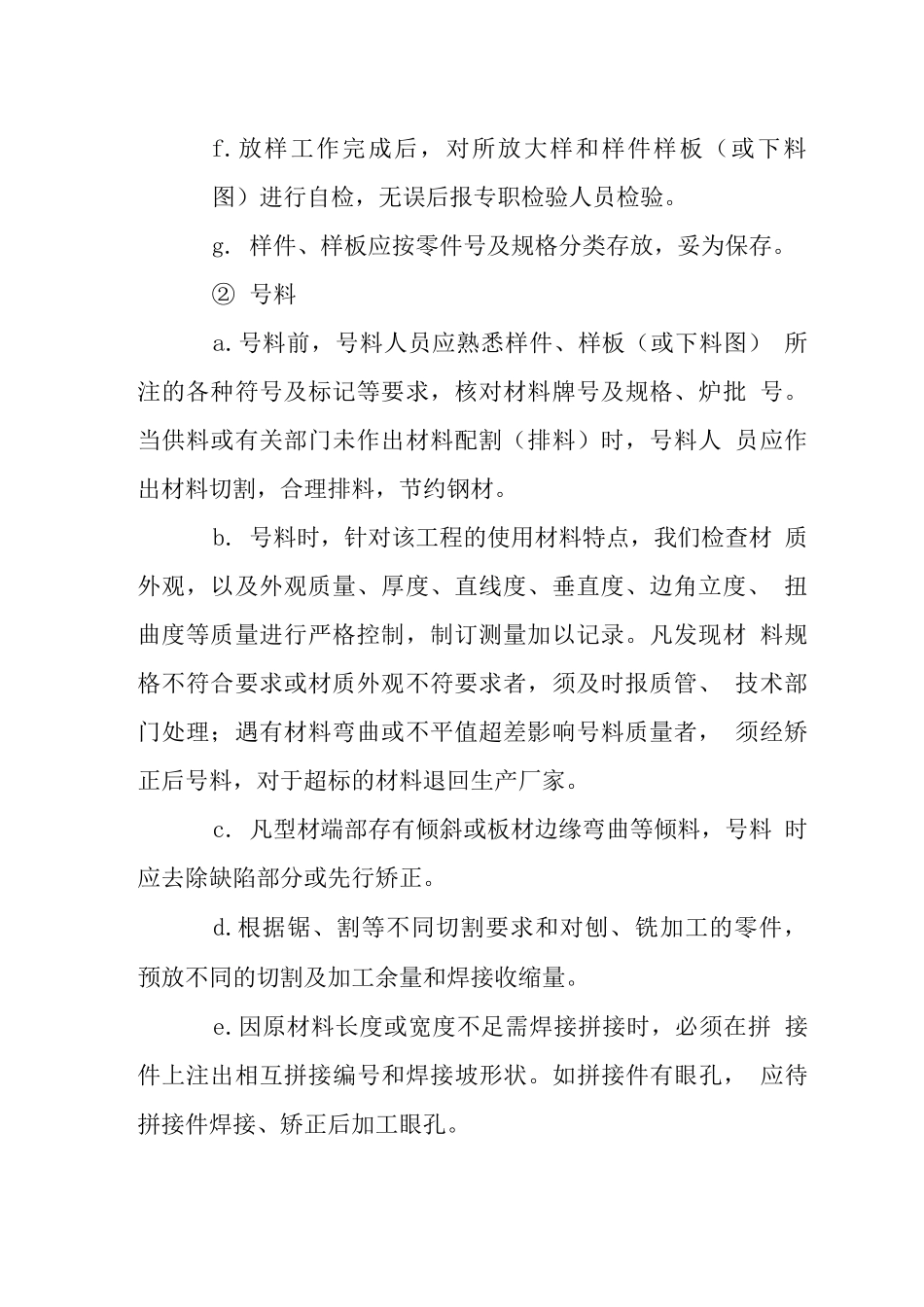

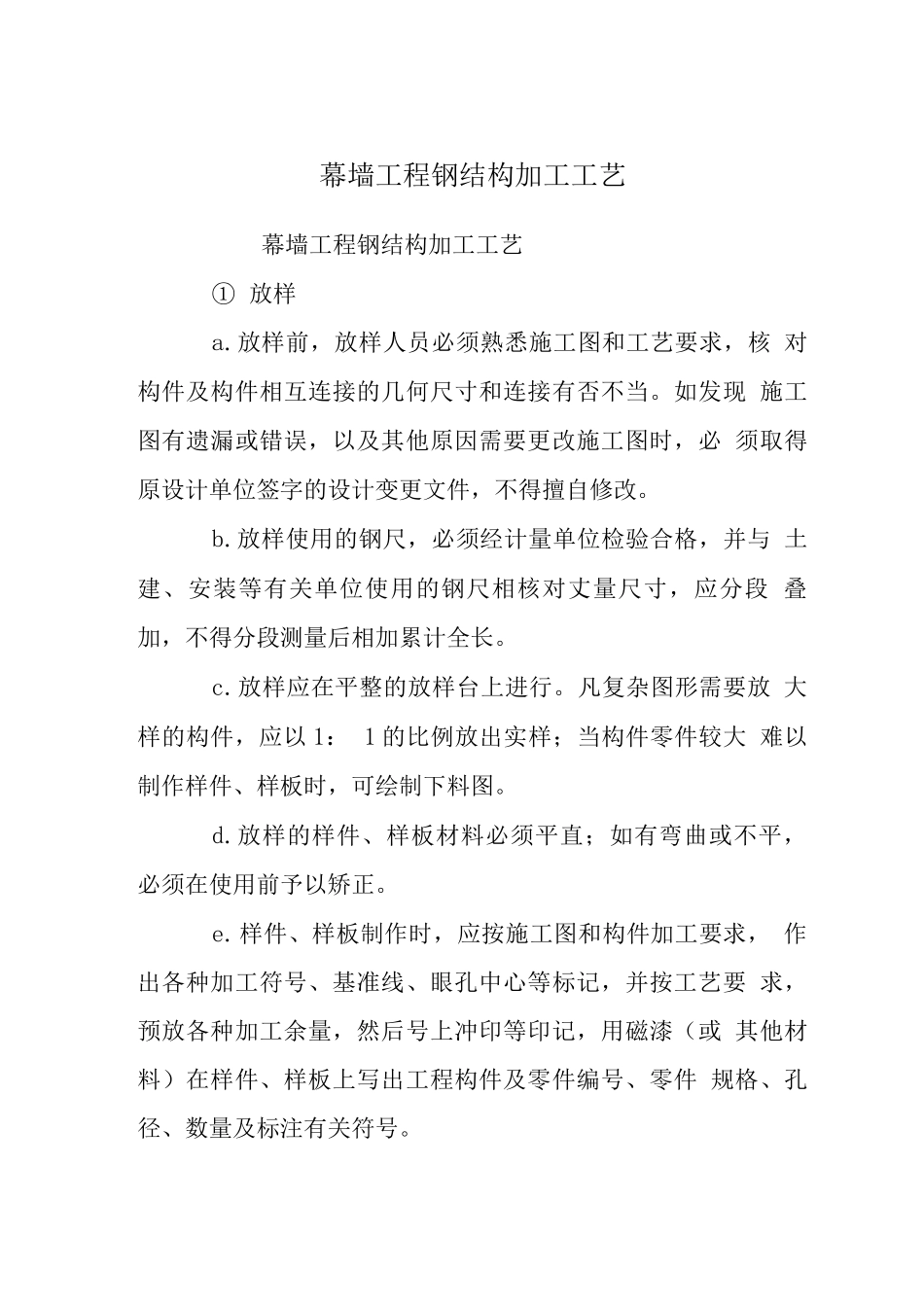

幕墙工程钢结构加工工艺幕墙工程钢结构加工工艺① 放样a.放样前，放样人员必须熟悉施工图和工艺要求，核 对构件及构件相互连接的几何尺寸和连接有否不当。如发现 施工图有遗漏或错误，以及其他原因需要更改施工图时，必 须取得原设计单位签字的设计变更文件，不得擅自修改。b.放样使用的钢尺，必须经计量单位检验合格，并与 土建、安装等有关单位使用的钢尺相核对丈量尺寸，应分段 叠加，不得分段测量后相加累计全长。c.放样应在平整的放样台上进行。凡复杂图形需要放 大样的构件，应以 1： 1 的比例放出实样；当构件零件较大 难以制作样件、样板时，可绘制下料图。d.放样的样件、样板材料必须平直；如有弯曲或不平， 必须在使用前予以矫正。e.样件、样板制作时，应按施工图和构件加工要求， 作出各种加工符号、基准线、眼孔中心等标记，并按工艺要 求，预放各种加工余量，然后号上冲印等印记，用磁漆（或 其他材料）在样件、样板上写出工程构件及零件编号、零件 规格、孔径、数量及标注有关符号。f.放样工作完成后，对所放大样和样件样板（或下料 图）进行自检，无误后报专职检验人员检验。g. 样件、样板应按零件号及规格分类存放，妥为保存。② 号料a.号料前，号料人员应熟悉样件、样板（或下料图） 所注的各种符号及标记等要求，核对材料牌号及规格、炉批 号。当供料或有关部门未作出材料配割（排料）时，号料人 员应作出材料切割，合理排料，节约钢材。b. 号料时，针对该工程的使用材料特点，我们检查材 质外观，以及外观质量、厚度、直线度、垂直度、边角立度、 扭曲度等质量进行严格控制，制订测量加以记录。凡发现材 料规格不符合要求或材质外观不符要求者，须及时报质管、 技术部门处理；遇有材料弯曲或不平值超差影响号料质量者， 须经矫正后号料，对于超标的材料退回生产厂家。c. 凡型材端部存有倾斜或板材边缘弯曲等倾料，号料 时应去除缺陷部分或先行矫正。d.根据锯、割等不同切割要求和对刨、铣加工的零件， 预放不同的切割及加工余量和焊接收缩量。e.因原材料长度或宽度不足需焊接拼接时，必须在拼 接件上注出相互拼接编号和焊接坡形状。如拼接件有眼孔， 应待拼接件焊接、矫正后加工眼孔。f.相同规格较多、形状规则的零件可用定位靠模下料。 使用定位靠模下料时，必须随时检查定位靠模和下料件的准确性。g. 根据样件、样板的要求，对下料件应号出加工基准 线和其他有关标记，并号上冲印等印记...
