幕墙设计技术交底

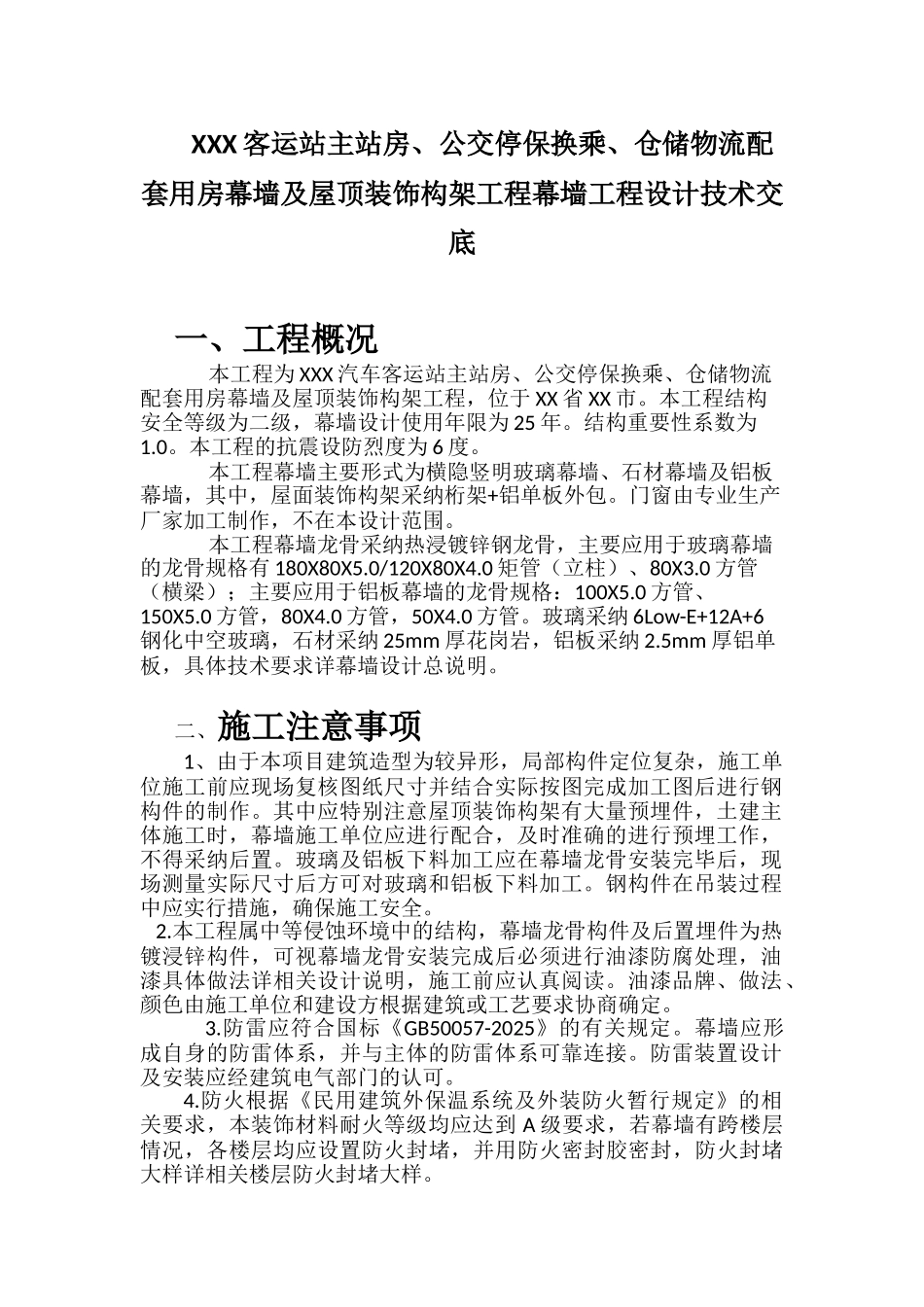

XXX 客运站主站房、公交停保换乘、仓储物流配套用房幕墙及屋顶装饰构架工程幕墙工程设计技术交底一、工程概况本工程为 XXX 汽车客运站主站房、公交停保换乘、仓储物流配套用房幕墙及屋顶装饰构架工程，位于 XX 省 XX 市。本工程结构安全等级为二级，幕墙设计使用年限为 25 年。结构重要性系数为1.0。本工程的抗震设防烈度为 6 度。本工程幕墙主要形式为横隐竖明玻璃幕墙、石材幕墙及铝板幕墙，其中，屋面装饰构架采纳桁架+铝单板外包。门窗由专业生产厂家加工制作，不在本设计范围。本工程幕墙龙骨采纳热浸镀锌钢龙骨，主要应用于玻璃幕墙的龙骨规格有 180X80X5.0/120X80X4.0 矩管（立柱）、80X3.0 方管（横梁）；主要应用于铝板幕墙的龙骨规格：100X5.0 方管、150X5.0 方管，80X4.0 方管，50X4.0 方管。玻璃采纳 6Low-E+12A+6钢化中空玻璃，石材采纳 25mm 厚花岗岩，铝板采纳 2.5mm 厚铝单板，具体技术要求详幕墙设计总说明。二、施工注意事项1、由于本项目建筑造型为较异形，局部构件定位复杂，施工单位施工前应现场复核图纸尺寸并结合实际按图完成加工图后进行钢构件的制作。其中应特别注意屋顶装饰构架有大量预埋件，土建主体施工时，幕墙施工单位应进行配合，及时准确的进行预埋工作，不得采纳后置。玻璃及铝板下料加工应在幕墙龙骨安装完毕后，现场测量实际尺寸后方可对玻璃和铝板下料加工。钢构件在吊装过程中应实行措施，确保施工安全。 2.本工程属中等侵蚀环境中的结构，幕墙龙骨构件及后置埋件为热镀浸锌构件，可视幕墙龙骨安装完成后必须进行油漆防腐处理，油漆具体做法详相关设计说明，施工前应认真阅读。油漆品牌、做法、颜色由施工单位和建设方根据建筑或工艺要求协商确定。3.防雷应符合国标《GB50057-2025》的有关规定。幕墙应形成自身的防雷体系，并与主体的防雷体系可靠连接。防雷装置设计及安装应经建筑电气部门的认可。4.防火根据《民用建筑外保温系统及外装防火暂行规定》的相关要求，本装饰材料耐火等级均应达到 A 级要求，若幕墙有跨楼层情况，各楼层均应设置防火封堵，并用防火密封胶密封，防火封堵大样详相关楼层防火封堵大样。5.施工过程中遇到图纸不清楚或有错误的地方，请施工单位及时用工程联系单的方式联系我单位进行处理，确认无误后方可施工。其他未尽事宜详幕墙设计总说明。谢谢大家！
