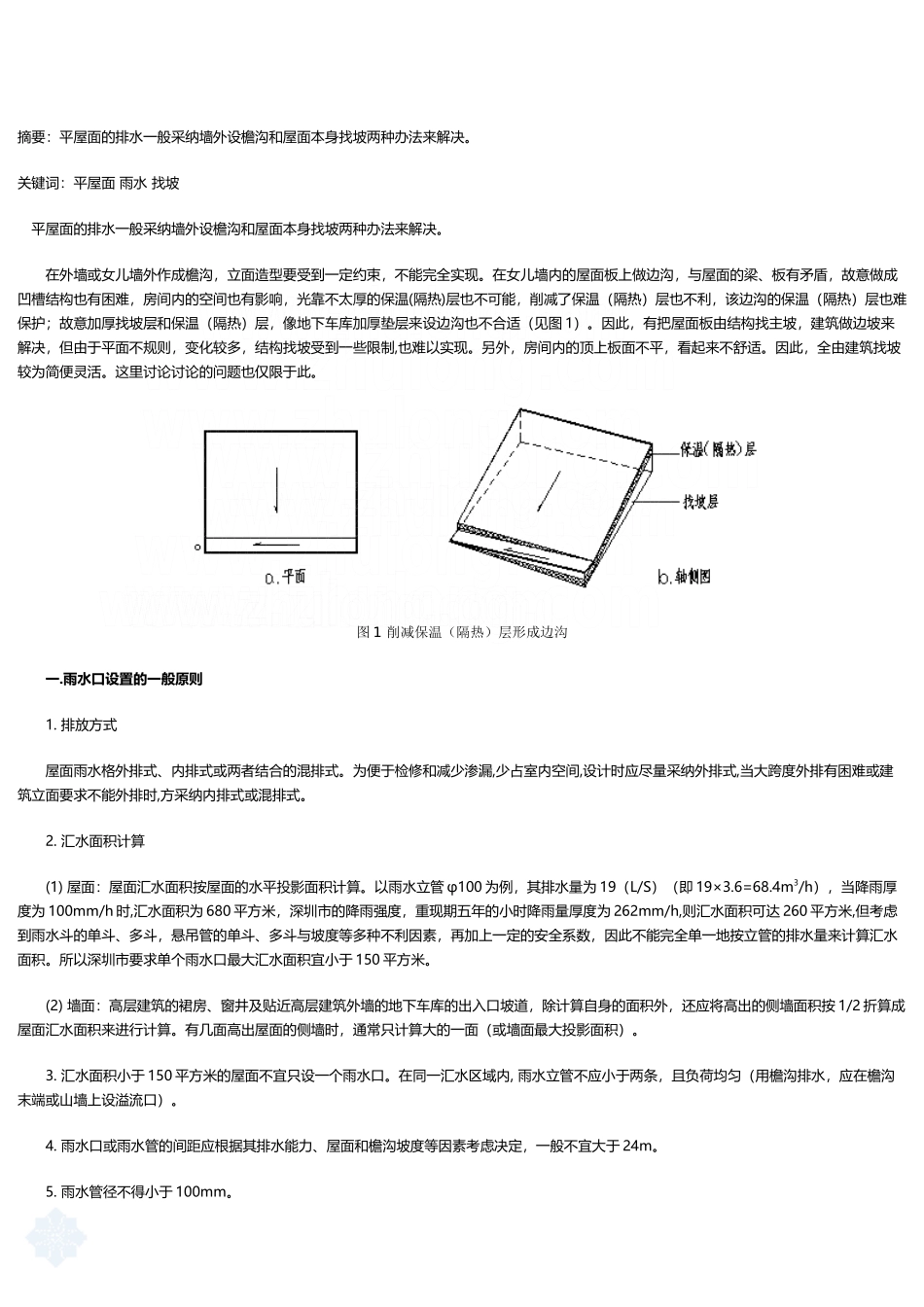

平屋面的排水与找坡(12 页)Good is good, but better carries it.精益求精，善益求善。论平屋面的排水与找坡摘要：平屋面的排水一般采纳墙外设檐沟和屋面本身找坡两种办法来解决。 关键词：平屋面 雨水 找坡 平屋面的排水一般采纳墙外设檐沟和屋面本身找坡两种办法来解决。 在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图 1）。因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。另外，房间内的顶上板面不平，看起来不舒适。因此，全由建筑找坡较为简便灵活。这里讨论讨论的问题也仅限于此。 图 1 削减保温（隔热）层形成边沟 一.雨水口设置的一般原则 1. 排放方式 屋面雨水格外排式、内排式或两者结合的混排式。为便于检修和减少渗漏,少占室内空间,设计时应尽量采纳外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采纳内排式或混排式。 2. 汇水面积计算 (1) 屋面：屋面汇水面积按屋面的水平投影面积计算。以雨水立管 φ100 为例，其排水量为 19（L/S）（即 19×3.6=68.4m3/h），当降雨厚度为 100mm/h 时,汇水面积为 680 平方米，深圳市的降雨强度，重现期五年的小时降雨量厚度为 262mm/h,则汇水面积可达 260 平方米,但考虑到雨水斗的单斗、多斗，悬吊管的单斗、多斗与坡度等多种不利因素，再加上一定的安全系数，因此不能完全单一地按立管的排水量来计算汇水面积。所以深圳市要求单个雨水口最大汇水面积宜小于 150 平方米。 (2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按 1/2 折算成屋面汇水面积来进行计算。有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。 3. 汇水面积小于 150 平方米的屋面不宜只设一个雨水口。在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。 4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于 24m。 5. 雨水管径不得小于 100mm。、)。;/~.*】:**~>~·?…》/!！]》|<,-|~
