建筑电气与智能化设计VIP专享

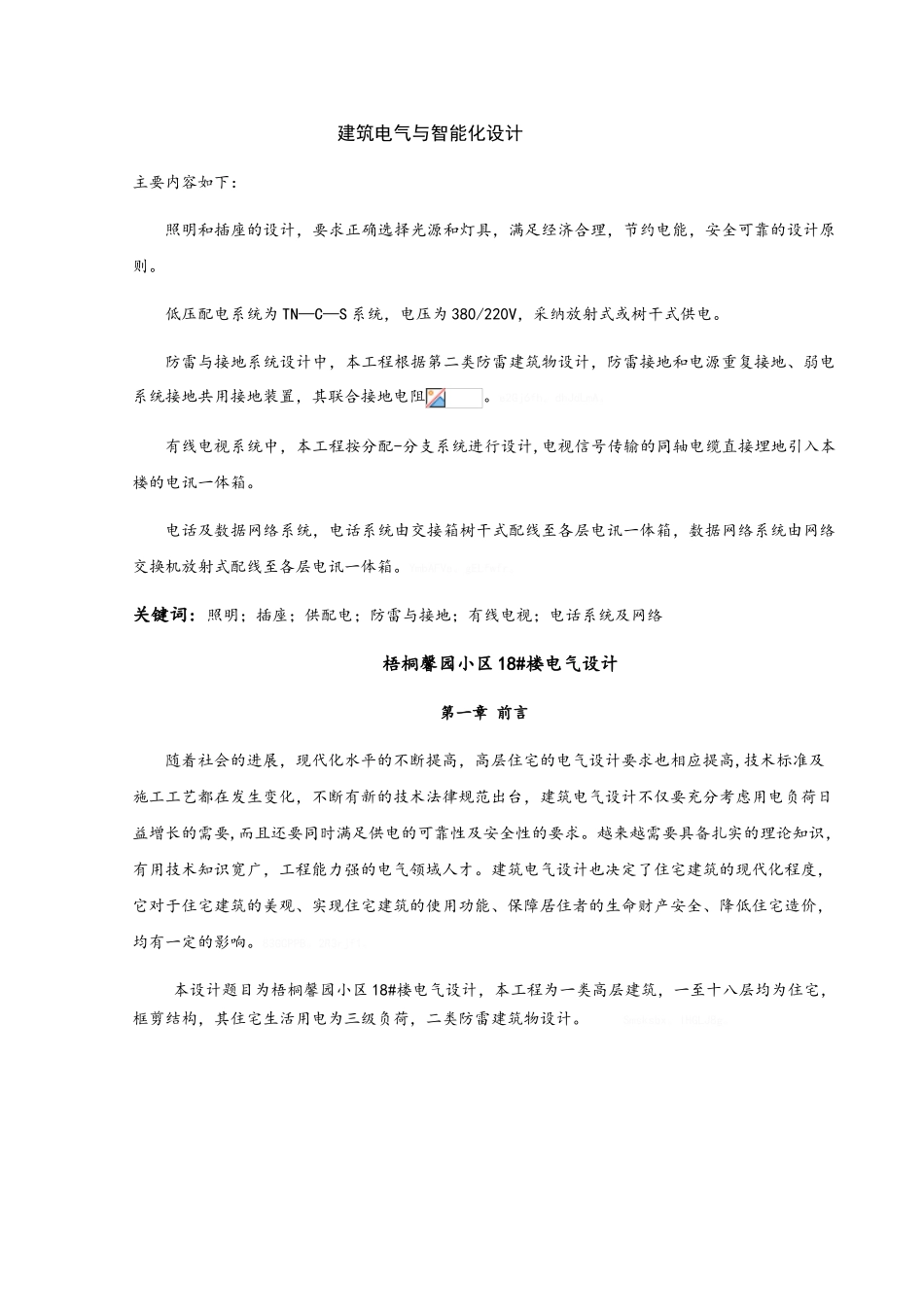

建筑电气与智能化设计主要内容如下： 照明和插座的设计，要求正确选择光源和灯具，满足经济合理，节约电能，安全可靠的设计原则。低压配电系统为 TN—C—S 系统，电压为 380/220V，采纳放射式或树干式供电。防雷与接地系统设计中，本工程根据第二类防雷建筑物设计，防雷接地和电源重复接地、弱电系统接地共用接地装置，其联合接地电阻。e2Gj6fh。dhJdLmA。有线电视系统中，本工程按分配-分支系统进行设计,电视信号传输的同轴电缆直接埋地引入本楼的电讯一体箱。电话及数据网络系统，电话系统由交接箱树干式配线至各层电讯一体箱，数据网络系统由网络交换机放射式配线至各层电讯一体箱。YmbAFVe。gELfwfr。关键词: 照明；插座；供配电；防雷与接地；有线电视；电话系统及网络梧桐馨园小区 18#楼电气设计第一章 前言随着社会的进展，现代化水平的不断提高，高层住宅的电气设计要求也相应提高,技术标准及施工工艺都在发生变化，不断有新的技术法律规范出台，建筑电气设计不仅要充分考虑用电负荷日益增长的需要,而且还要同时满足供电的可靠性及安全性的要求。越来越需要具备扎实的理论知识，有用技术知识宽广，工程能力强的电气领域人才。建筑电气设计也决定了住宅建筑的现代化程度，它对于住宅建筑的美观、实现住宅建筑的使用功能、保障居住者的生命财产安全、降低住宅造价，均有一定的影响。83GCPPB。2R3rjf1。 本设计题目为梧桐馨园小区 18#楼电气设计，本工程为一类高层建筑，一至十八层均为住宅，框剪结构，其住宅生活用电为三级负荷，二类防雷建筑物设计。 Smsksbx。lHGLJ8g。第二章 照明系统设计2.1 照明系统概述电气照明设计的原则是安全、适用、经济、美观。2.1.1 照明的方式对于正常照明来讲，由于建筑物的功能和生产工艺流程的要求不同对比度的要求也不同，于是对比明方式的要求亦不同。照明方式可以分为以下几种：FHaFoMj。M4u0Ntm。⑴ 一般照明：⑵ 分区一般照明：⑶ 局部照明：局部照明一般在下列情况中采纳：① 局部需要较高的照度；② 由于遮挡而使一般照明照射不到的某些范围；③ 视觉功能较低的人需要有较高的照度；④ 需要减少工作区的反射眩光；⑤ 为加强某方向光照以增强质感时。⑷ 混合照明：注意下列工作场所可采纳白炽灯：1 ）要求瞬时启动和连续调光的场所，使用其他光源技术经济不合理时；puo1LBu。qRt3uzX。2 ）对防止电磁干扰要求严格的场所；3 ）开关灯频繁的场所；4 ）照度要求不高，且照明时...
