建筑电气设计指导书

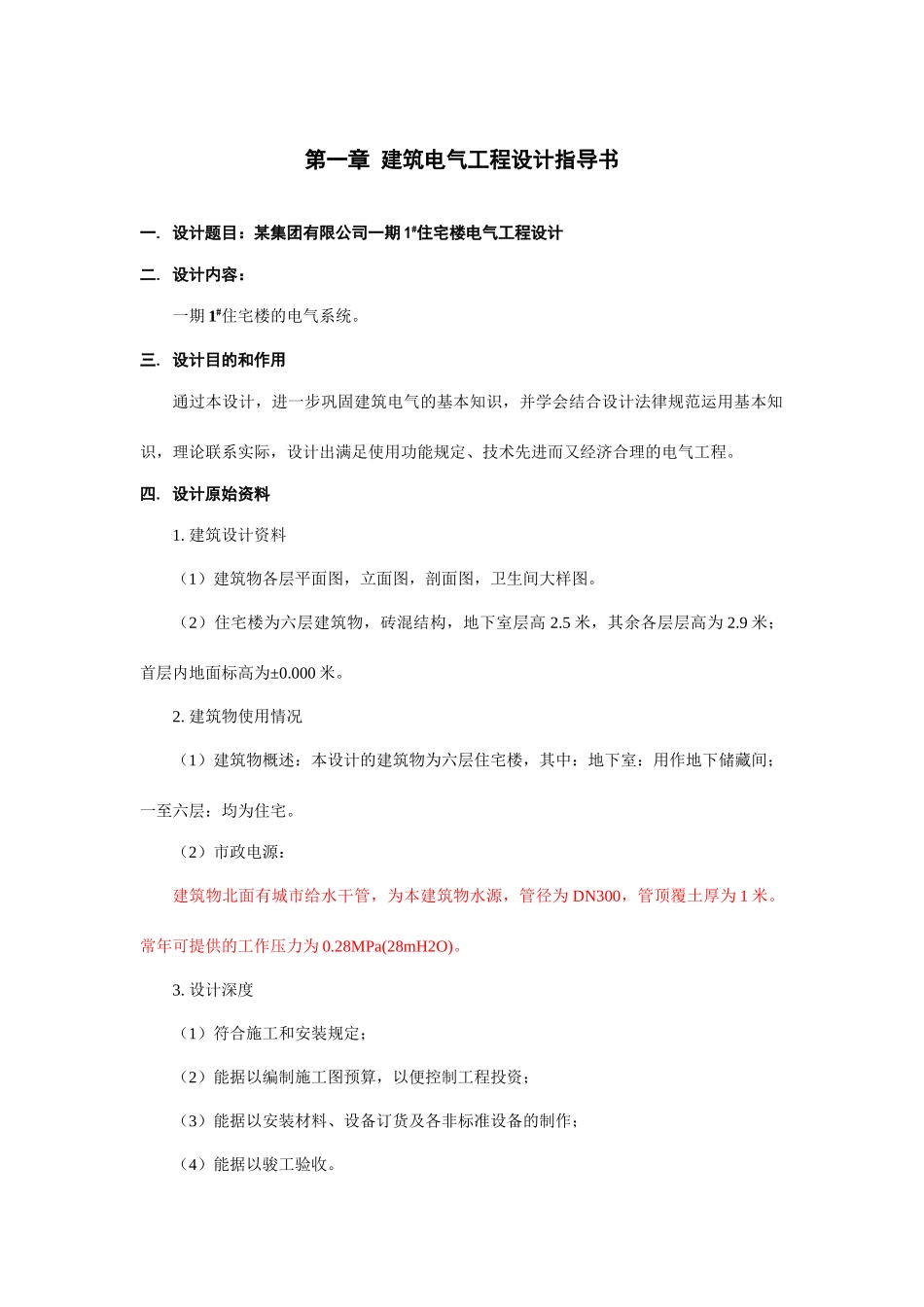

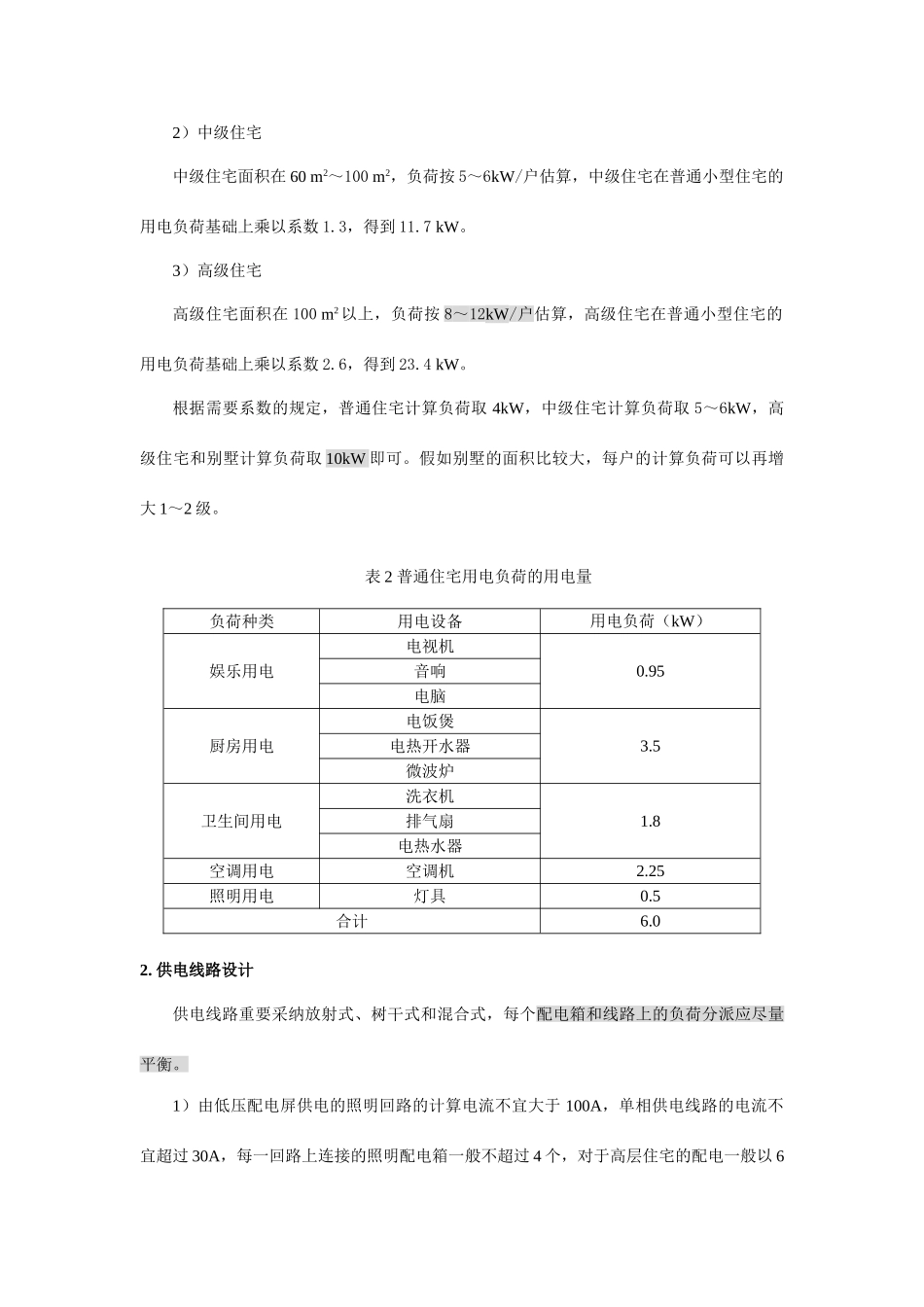

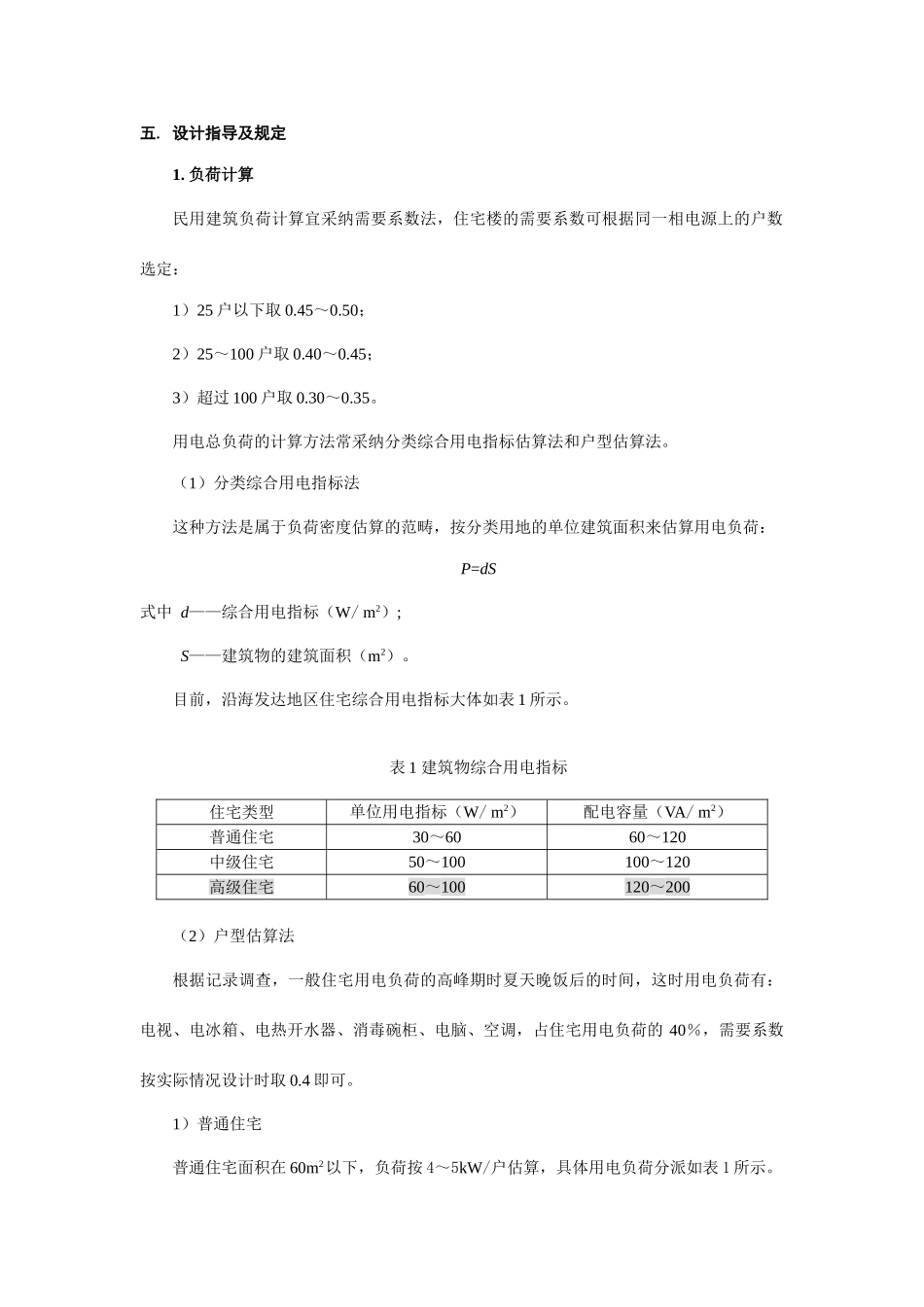

第一章 建筑电气工程设计指导书一. 设计题目：某集团有限公司一期 1#住宅楼电气工程设计二. 设计内容：一期 1#住宅楼的电气系统。三. 设计目的和作用通过本设计，进一步巩固建筑电气的基本知识，并学会结合设计法律规范运用基本知识，理论联系实际，设计出满足使用功能规定、技术先进而又经济合理的电气工程。四. 设计原始资料1. 建筑设计资料（1）建筑物各层平面图，立面图，剖面图，卫生间大样图。（2）住宅楼为六层建筑物，砖混结构，地下室层高 2.5 米，其余各层层高为 2.9 米；首层内地面标高为±0.000 米。2. 建筑物使用情况（1）建筑物概述：本设计的建筑物为六层住宅楼，其中：地下室：用作地下储藏间；一至六层：均为住宅。（2）市政电源：建筑物北面有城市给水干管，为本建筑物水源，管径为 DN300，管顶覆土厚为 1 米。常年可提供的工作压力为 0.28MPa(28mH2O)。3. 设计深度（1）符合施工和安装规定；（2）能据以编制施工图预算，以便控制工程投资；（3）能据以安装材料、设备订货及各非标准设备的制作；（4）能据以骏工验收。五. 设计指导及规定1. 负荷计算民用建筑负荷计算宜采纳需要系数法，住宅楼的需要系数可根据同一相电源上的户数选定：1）25 户以下取 0.45～0.50；2）25～100 户取 0.40～0.45；3）超过 100 户取 0.30～0.35。用电总负荷的计算方法常采纳分类综合用电指标估算法和户型估算法。（1）分类综合用电指标法这种方法是属于负荷密度估算的范畴，按分类用地的单位建筑面积来估算用电负荷：P=dS式中 d——综合用电指标（W/ m2）; S——建筑物的建筑面积（m2）。目前，沿海发达地区住宅综合用电指标大体如表 1 所示。表 1 建筑物综合用电指标住宅类型单位用电指标（W/ m2）配电容量（VA/ m2）普通住宅30～6060～120中级住宅50～100100～120高级住宅60～100120～200（2）户型估算法根据记录调查，一般住宅用电负荷的高峰期时夏天晚饭后的时间，这时用电负荷有：电视、电冰箱、电热开水器、消毒碗柜、电脑、空调，占住宅用电负荷的 40％，需要系数按实际情况设计时取 0.4 即可。1）普通住宅普通住宅面积在 60m2以下，负荷按 4～5kW/户估算，具体用电负荷分派如表 1 所示。2）中级住宅中级住宅面积在 60 m2～100 m2，负荷按 5～6kW/户估算，中级住宅在普通小型住宅的用电负荷基础上乘以系数 1.3，得到 11.7 kW。3）高级住宅高级住宅面积在 100 m2以上，负荷按 8～12kW/...
