异步电机矢量控制Matlab仿真实验

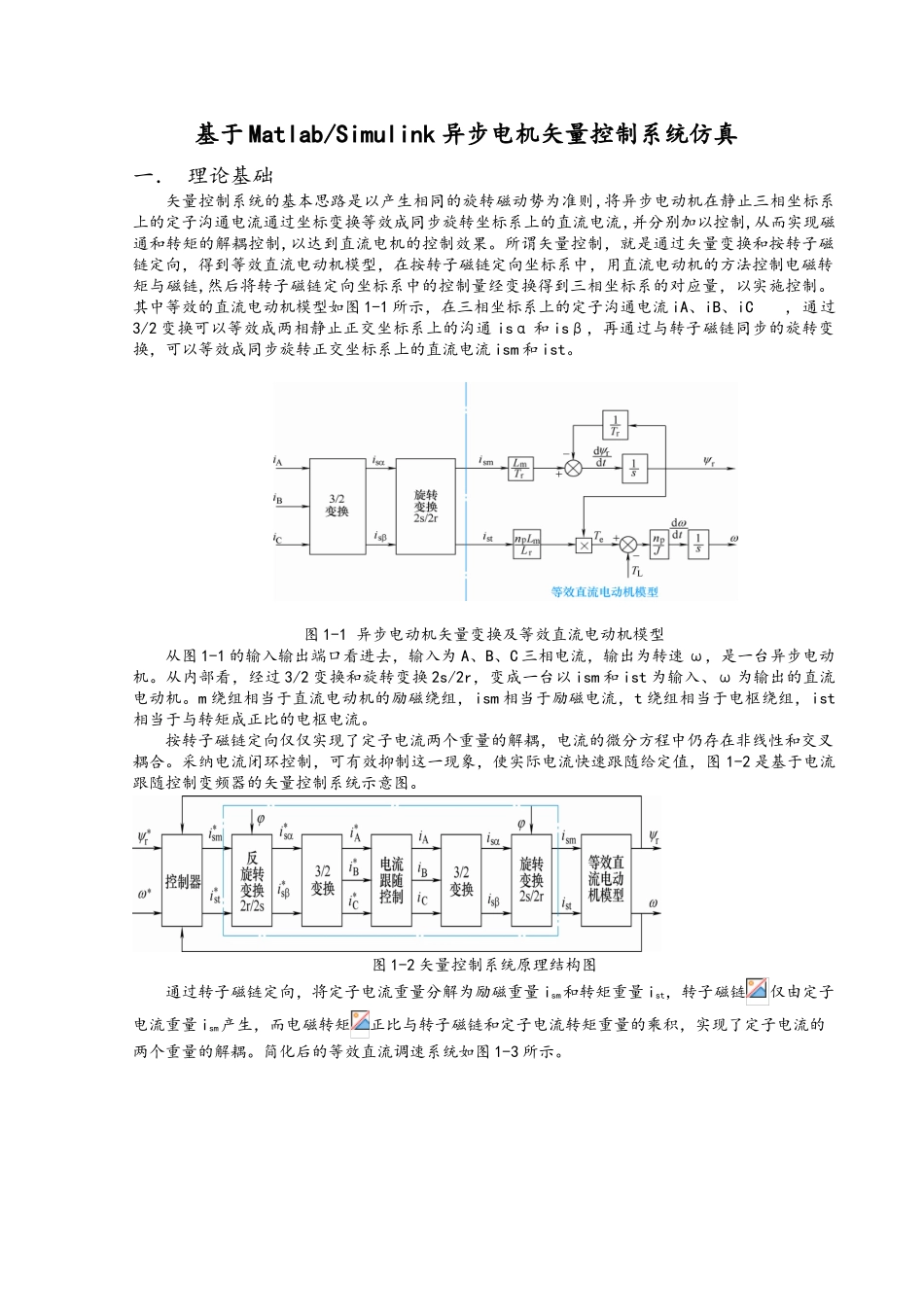

异步电机矢量控制Matlab仿真实验_第1页
1/8
异步电机矢量控制Matlab仿真实验_第2页
2/8
异步电机矢量控制Matlab仿真实验_第3页
3/8
基于 Matlab/Simulink 异步电机矢量控制系统仿真一. 理论基础矢量控制系统的基本思路是以产生相同的旋转磁动势为准则,将异步电动机在静止三相坐标系上的定子沟通电流通过坐标变换等效成同步旋转坐标系上的直流电流,并分别加以控制,从而实现磁通和转矩的解耦控制,以达到直流电机的控制效果。所谓矢量控制,就是通过矢量变换和按转子磁链定向,得到等效直流电动机模型,在按转子磁链定向坐标系中,用直流电动机的方法控制电磁转矩与磁链,然后将转子磁链定向坐标系中的控制量经变换得到三相坐标系的对应量,以实施控制。其中等效的直流电动机模型如图 1-1 所示,在三相坐标系上的定子沟通电流 iA、iB、iC,通过3/2 变换可以等效成两相静止正交坐标系上的沟通 isα 和 isβ,再通过与转子磁链同步的旋转变换,可以等效成同步旋转正交坐标系上的直流电流 ism 和 ist。 图 1-1 异步电动机矢量变换及等效直流电动机模型从图 1-1 的输入输出端口看进去,输入为 A、B、C 三相电流,输出为转速 ω,是一台异步电动机。从内部看,经过 3/2 变换和旋转变换 2s/2r,变成一台以 ism 和 ist 为输入、ω 为输出的直流电动机。m 绕组相当于直流电动机的励磁绕组,ism 相当于励磁电流,t 绕组相当于电枢绕组,ist相当于与转矩成正比的电枢电流。按转子磁链定向仅仅实现了定子电流两个重量的解耦,电流的微分方程中仍存在非线性和交叉耦合。采纳电流闭环控制,可有效抑制这一现象,使实际电流快速跟随给定值,图 1-2 是基于电流跟随控制变频器的矢量控制系统示意图。图 1-2 矢量控制系统原理结构图 通过转子磁链定向,将定子电流重量分解为励磁重量 ism和转矩重量 ist,转子磁链仅由定子电流重量 ism产生,而电磁转矩正比与转子磁链和定子电流转矩重量的乘积,实现了定子电流的两个重量的解耦。简化后的等效直流调速系统如图 1-3 所示。图 1-3 简化后的等效直流调速系统二.设计方法1.电流模型设计 转子磁链在有用的系统中多采纳按模型计算的方法,即利用容易测得的电压、电流或转速等信号,借助于转子磁链模型,实时计算磁链的幅值与空间位置。转子磁链模型可以从电动机数学模型中推导出来,也可以利用专题观测器或状态估量理论得到闭环的观测模型。在计算模型中,由于主要实测信号的不同,又分为电流模型和电压模型两种。本设计采纳在 αβ 坐标系上计算转子磁链的电流模型。由实测的三相定子电流通过 3/2 变换得...
