引水隧洞回填灌浆施工方案

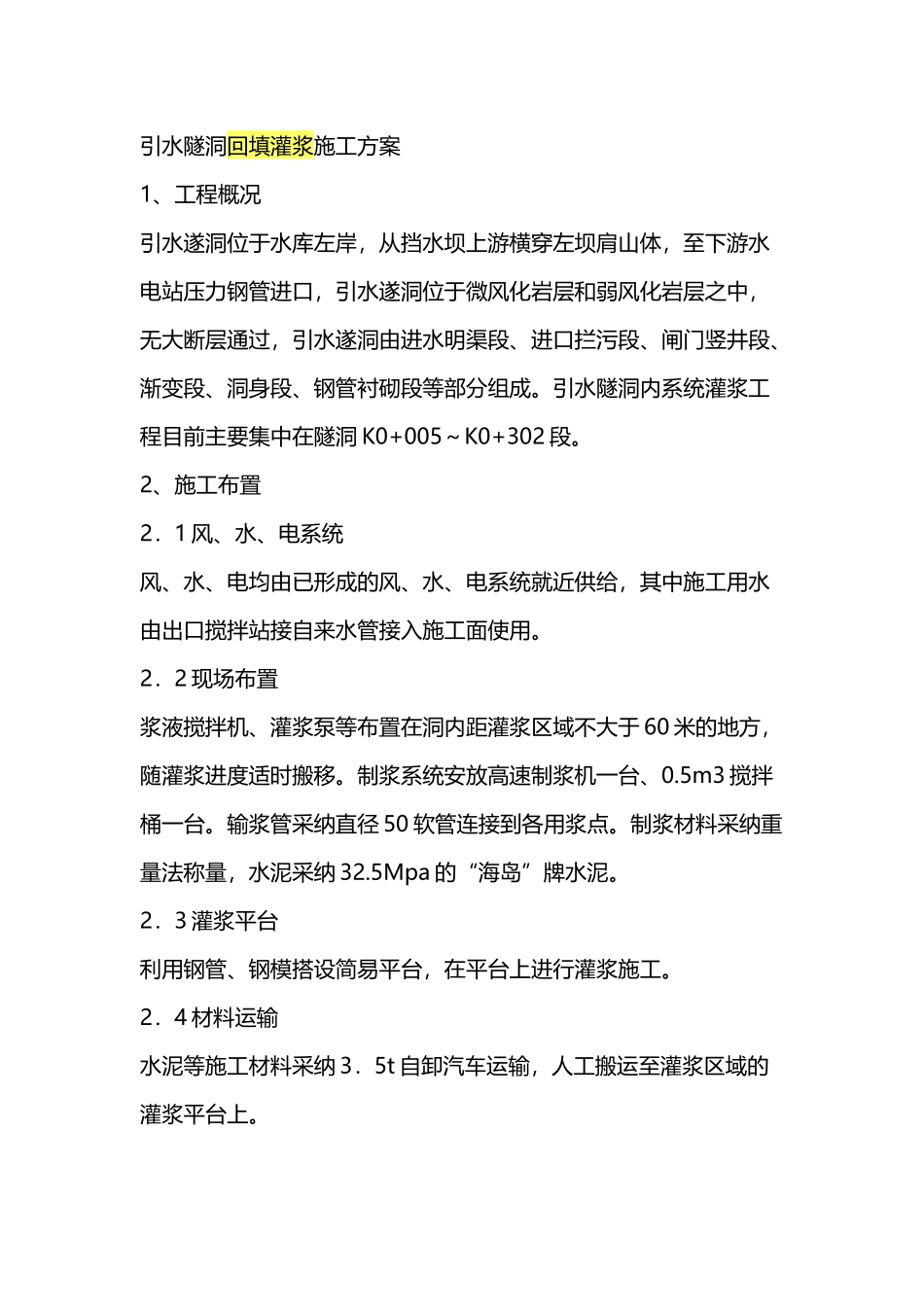

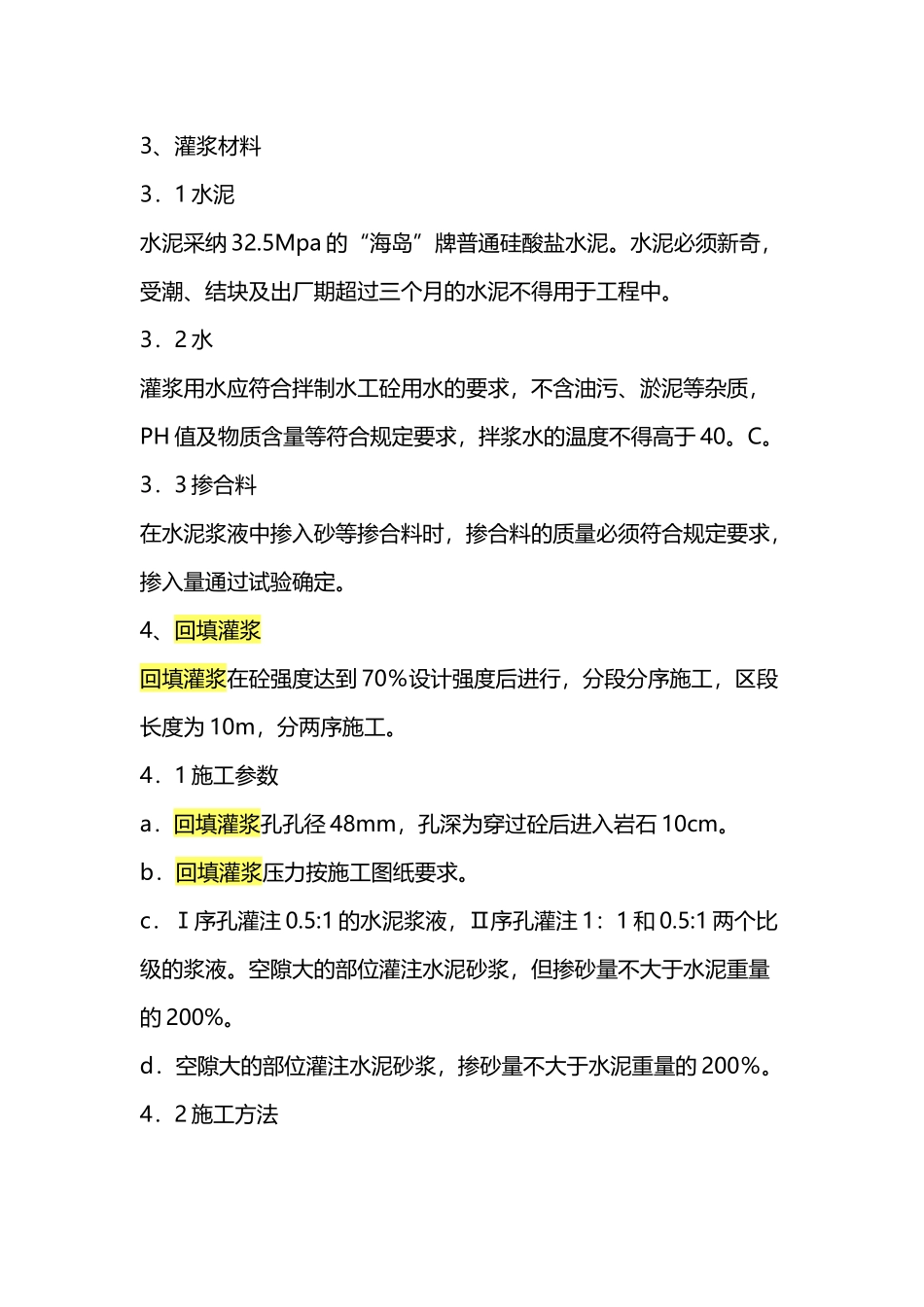

引水隧洞回填灌浆施工方案(5 页)Good is good, but better carries it.精益求精，善益求善。引水隧洞回填灌浆施工方案1、工程概况引水遂洞位于水库左岸，从挡水坝上游横穿左坝肩山体，至下游水电站压力钢管进口，引水遂洞位于微风化岩层和弱风化岩层之中，无大断层通过，引水遂洞由进水明渠段、进口拦污段、闸门竖井段、渐变段、洞身段、钢管衬砌段等部分组成。引水隧洞内系统灌浆工程目前主要集中在隧洞 K0+005～K0+302 段。2、施工布置2．1 风、水、电系统风、水、电均由已形成的风、水、电系统就近供给，其中施工用水由出口搅拌站接自来水管接入施工面使用。2．2 现场布置浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于 60 米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.5m3 搅拌桶一台。输浆管采纳直径 50 软管连接到各用浆点。制浆材料采纳重量法称量，水泥采纳 32.5Mpa 的“海岛”牌水泥。2．3 灌浆平台利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。2．4 材料运输水泥等施工材料采纳 3．5t 自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。3、灌浆材料3．1 水泥水泥采纳 32.5Mpa 的“海岛”牌普通硅酸盐水泥。水泥必须新奇，受潮、结块及出厂期超过三个月的水泥不得用于工程中。3．2 水灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH 值及物质含量等符合规定要求，拌浆水的温度不得高于 40。C。3．3 掺合料在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。4、回填灌浆回填灌浆在砼强度达到 70％设计强度后进行，分段分序施工，区段长度为 10m，分两序施工。4．1 施工参数a．回填灌浆孔孔径 48mm，孔深为穿过砼后进入岩石 10cm。b．回填灌浆压力按施工图纸要求。c．Ⅰ序孔灌注 0.5:1 的水泥浆液，Ⅱ序孔灌注 1：1 和 0.5:1 两个比级的浆液。空隙大的部位灌注水泥砂浆，但掺砂量不大于水泥重量的 200%。d．空隙大的部位灌注水泥砂浆，掺砂量不大于水泥重量的 200％。4．2 施工方法a．钻孔首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打孔至岩石内 10cm，然后清除孔内杂物，再根据设计图纸进行灌浆。b．制浆制浆采纳 2×200L 的立式砂浆搅拌机，该机既可拌制砂浆，又可拌制水泥浆。制浆材料必须称量准确，各种浆液搅拌均匀并测定浆液密度，浆液在使用前要过筛。c．灌浆① 灌浆前对衬砌混凝土施工缝和...
