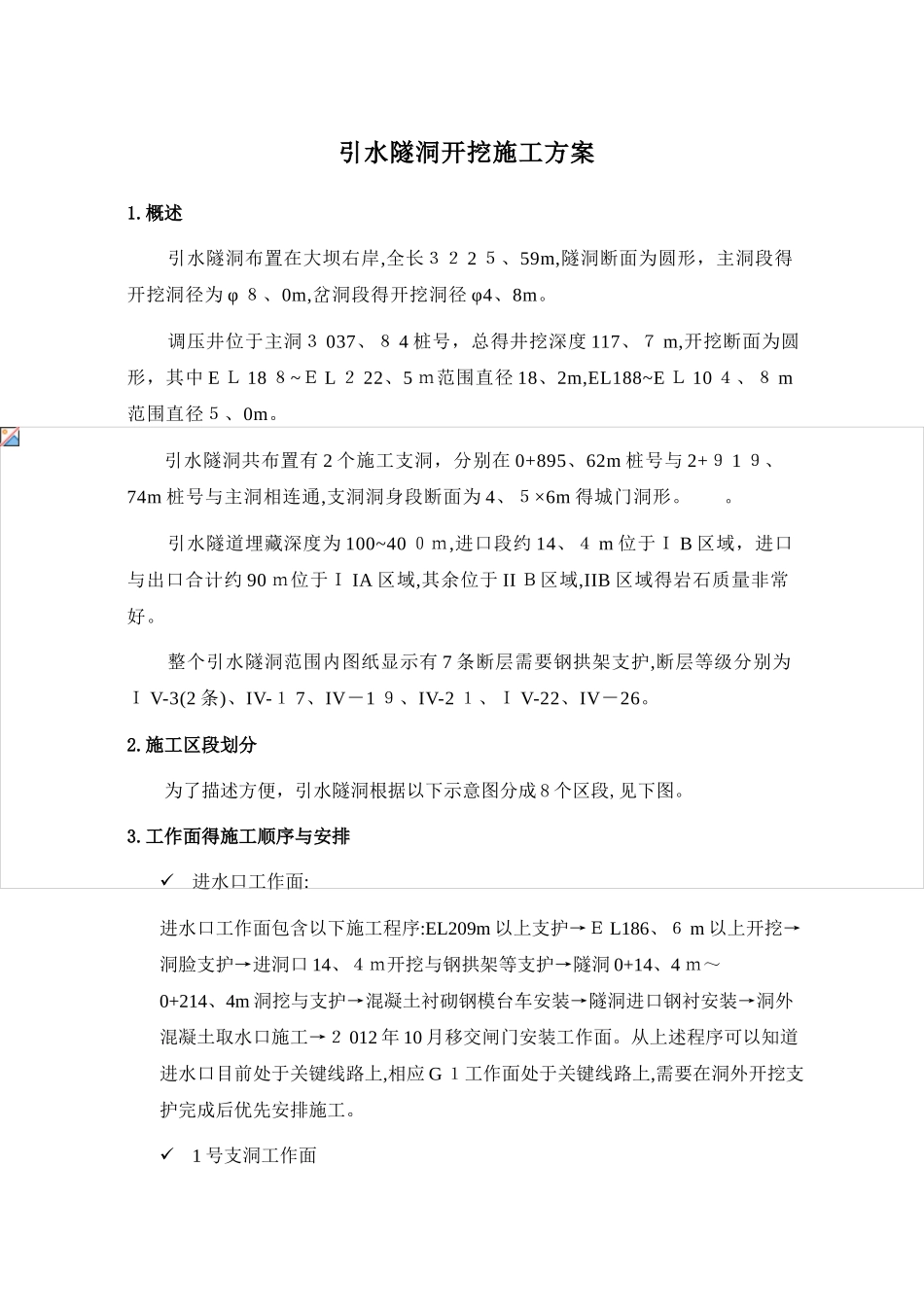

引水隧洞开挖施工方案1.概述引水隧洞布置在大坝右岸,全长３２ 2 ５、59m,隧洞断面为圆形，主洞段得开挖洞径为 φ ８、0m,岔洞段得开挖洞径 φ4、8m。调压井位于主洞３ 037、８ 4 桩号，总得井挖深度 117、７ m,开挖断面为圆形，其中 E Ｌ 18 ８~Ｅ L ２ 22、5 ｍ范围直径 18、2m,EL188~E Ｌ 10 ４、８ m范围直径５、0m。引水隧洞共布置有 2 个施工支洞，分别在 0+895、62m 桩号与 2+９ 1 ９、74m 桩号与主洞相连通,支洞洞身段断面为 4、５×6m 得城门洞形。 。引水隧道埋藏深度为 100~40 ０ｍ,进口段约 14、４ m 位于Ｉ B 区域，进口与出口合计约 90 ｍ位于Ｉ IA 区域,其余位于 II Ｂ区域,IIB 区域得岩石质量非常好。整个引水隧洞范围内图纸显示有 7 条断层需要钢拱架支护,断层等级分别为Ｉ V-3(2 条)、IV-１ 7、IV－1 ９、IV-2 １、Ｉ V-22、IV－26。2.施工区段划分为了描述方便，引水隧洞根据以下示意图分成 8 个区段,见下图。3.工作面得施工顺序与安排进水口工作面:进水口工作面包含以下施工程序:EL209m 以上支护→Ｅ L186、６ m 以上开挖→洞脸支护→进洞口 14、４ｍ开挖与钢拱架等支护→隧洞 0+14、4 ｍ～0+214、4m 洞挖与支护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→２ 012 年 10 月移交闸门安装工作面。从上述程序可以知道进水口目前处于关键线路上,相应 G １工作面处于关键线路上,需要在洞外开挖支护完成后优先安排施工。1 号支洞工作面1 号支洞目前已经开挖完成,正在进行交叉口段施工。G2 与Ｇ 3 工作面最先具备开挖条件。2 号支洞工作面２号支洞进口位于开关站内,目前洞脸已经出露，近期即可开始施工。为了给调压井开挖制造条件,2 号支洞完成后,施工 G4 工作面与Ｇ 5 工作面与;在 G7 工作面完成后,进行调压井得开挖。G ４工作面即为 2 号支洞得主开挖面。出口工作面为了不破坏隧洞出口边坡,在厂房开挖至Ｅ L ９ 0 ｍ后，G8、Ｇ 7、G6 区段从洞外向上游方向掘进。调压井工作面EL22 ２、5 ｍ平台以上还有约 20000 方明挖工作量,估计 10 月份可以提供调压井井挖工作面。4.施工总布置4、1 施工用电4.１．1 进水口序号设备名称功率(KW)数量合计功率(KW)备注124m3压风机132２2642通风机３７*２1743湿喷机７、5１7、５４照明1 项55电焊机５２１ 06水泵２项3 ０合计３ 90、54、1、2 1#支洞...
