弱电施工标准及技术要求

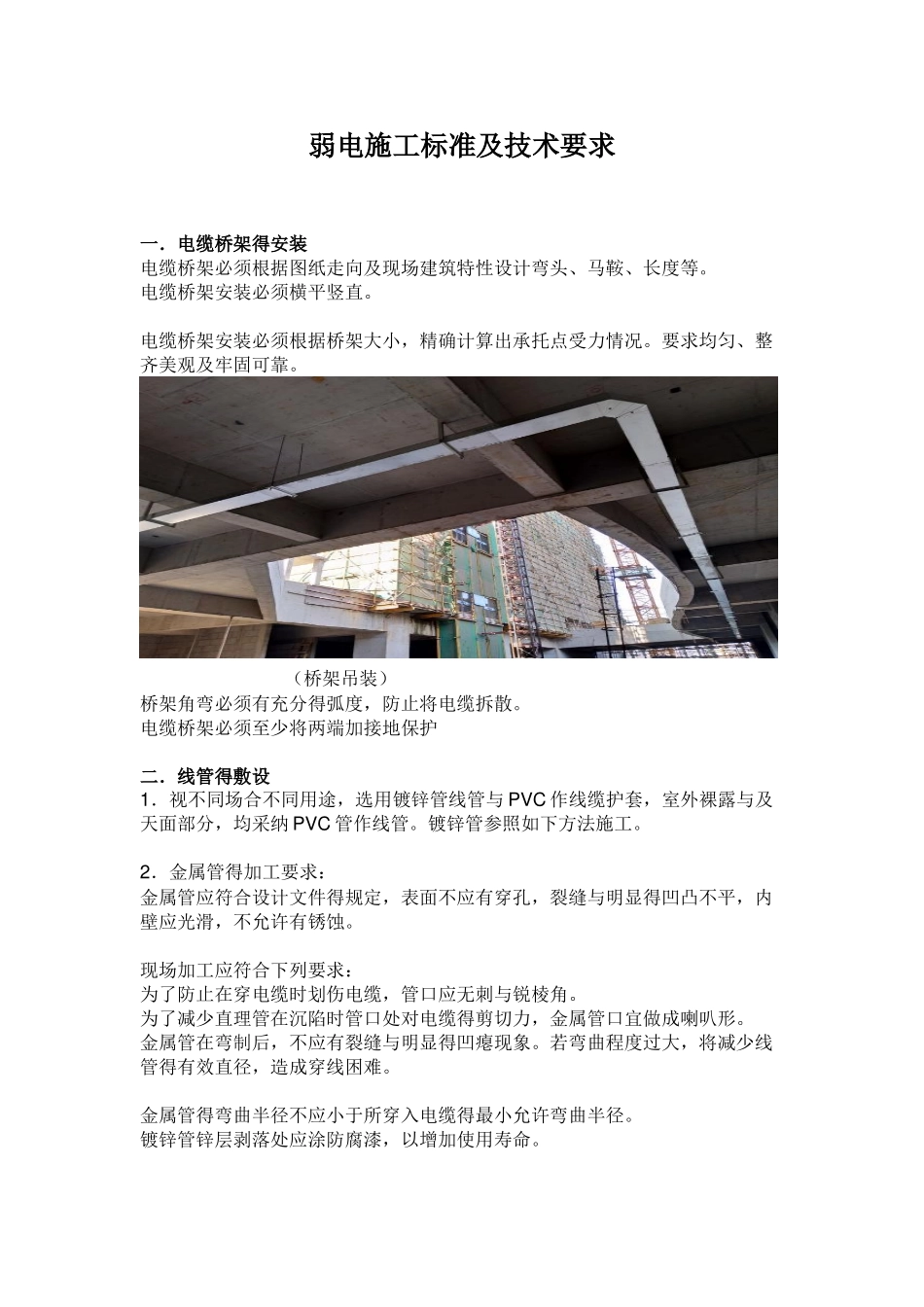

弱电施工标准及技术要求 一．电缆桥架得安装电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。电缆桥架安装必须横平竖直。 电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。 （桥架吊装）桥架角弯必须有充分得弧度，防止将电缆拆散。电缆桥架必须至少将两端加接地保护 二．线管得敷设1．视不同场合不同用途，选用镀锌管线管与 PVC 作线缆护套，室外裸露与及天面部分，均采纳 PVC 管作线管。镀锌管参照如下方法施工。 2．金属管得加工要求：金属管应符合设计文件得规定，表面不应有穿孔，裂缝与明显得凹凸不平，内壁应光滑，不允许有锈蚀。 现场加工应符合下列要求：为了防止在穿电缆时划伤电缆，管口应无刺与锐棱角。为了减少直理管在沉陷时管口处对电缆得剪切力，金属管口宜做成喇叭形。金属管在弯制后，不应有裂缝与明显得凹瘪现象。若弯曲程度过大，将减少线管得有效直径，造成穿线困难。 金属管得弯曲半径不应小于所穿入电缆得最小允许弯曲半径。镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。 3．金属管弯曲在敷设金属线管时应尽量减少弯头，每根金属管得弯头不宜超过 3 个，直角弯头不应超过 2 个，并不应有 S 弯出现，对于截面较大得电缆不允许有弯头，可采纳内径较大得管子或增设拉线盒 。例如： （KBG 管过弯及分线） 弯曲半径应符合下列要求：明配管时，一般不小于管外径得 6 倍；只有一个弯时，可不小于管外径得 4 倍；整排钢管在转弯处，宜弯成同心圆形状。明配管时，一般不小于管外径得 6 倍，敷设于地下或混凝土楼板内时，应不小于管外径得 10 倍。 各子系统主要材料、设备安装与调试1．技术准备组织主要施工人员读懂图纸、各种设备得安装说明、熟悉图纸与设备性能。开工前施工人员应对施工意图有明确得了解。除了熟悉本专业外，还要了解其她专业得施工配合状况，以便遇到问题能及时实行措施，确保在施工过程中不影响建筑物强度、美观与系统性能，减少与其她工种发生位置冲突。 熟悉与工程有关得其她技术资料，如施工法律规范、技术规程以及制造厂提供得说明书。在上述基础上，依据图纸并根据现场施工情况、技术力量及技术装备情况，综合作出合理得动态施工计划。各种电脑工作站得程序软件尽量在公司安装预调与试运行。 2．器材准备对工程中所用线缆与连接硬件设备得规格、质量、数量，应进行检查核对，如无质量保证或与设计不符得不得使...
