弱电综合布线施工技术交底

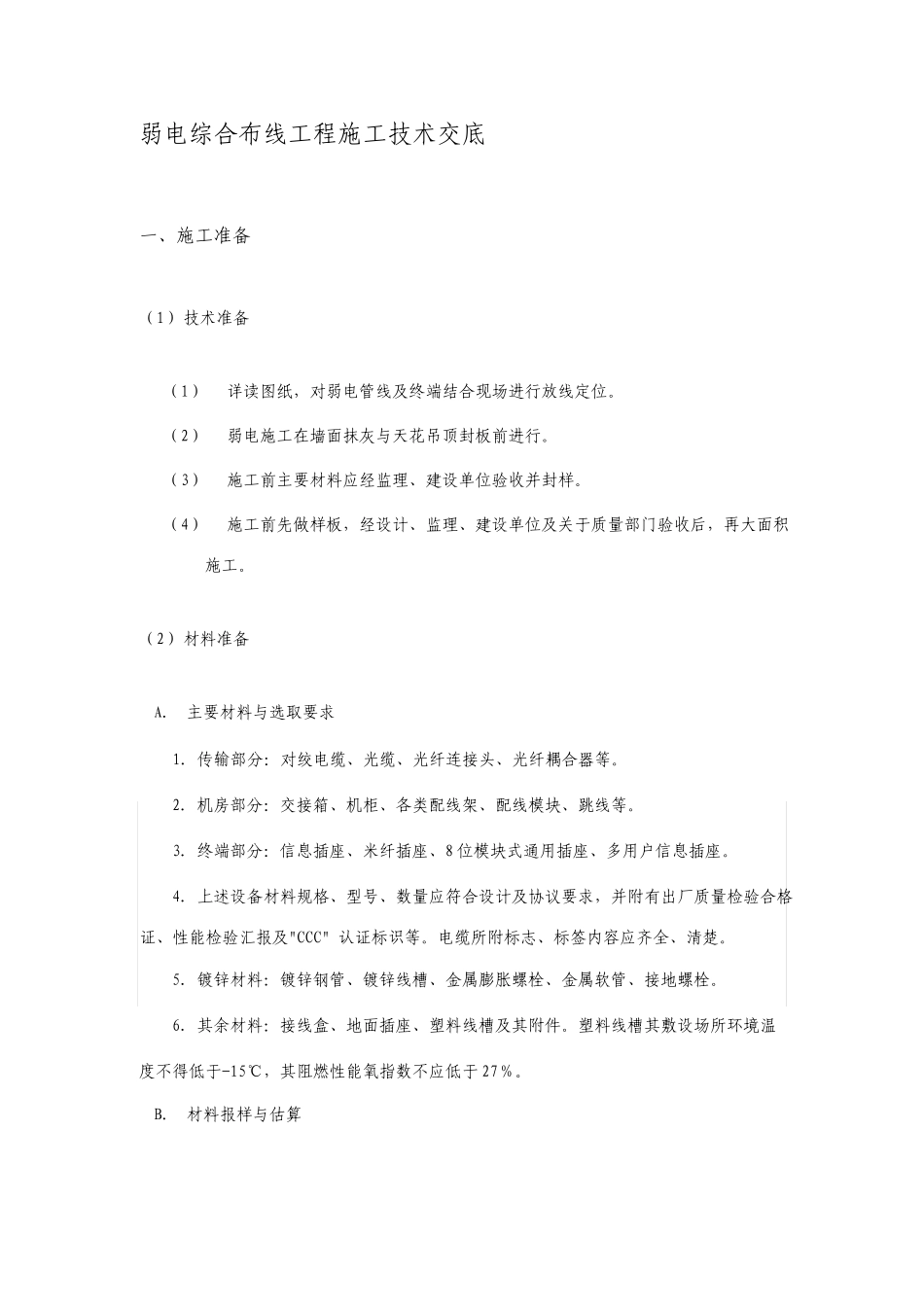

弱电综合布线工程施工技术交底 一、施工准备 （1）技术准备 （1）详读图纸，对弱电管线及终端结合现场进行放线定位。 （2）弱电施工在墙面抹灰与天花吊顶封板前进行。 （3）施工前主要材料应经监理、建设单位验收并封样。 （4）施工前先做样板，经设计、监理、建设单位及关于质量部门验收后，再大面积施工。 （2）材料准备 A.主要材料与选取要求 1．传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。 2．机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。 3．终端部分：信息插座、米纤插座、8 位模块式通用插座、多用户信息插座。 4．上述设备材料规格、型号、数量应符合设计及协议要求，并附有出厂质量检验合格证、性能检验汇报及"CCC" 认证标识等。电缆所附标志、标签内容应齐全、清楚。 5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 6．其余材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所环境温度不得低于-15℃，其阻燃性能氧指数不应低于 27％。 B.材料报样与估算 （2） 进场时间提前五天，施工班组必须熟读图纸，按设计要求把各班组要用物料提供样品送验，合格后由甲方封样保留，用于材料进场验收标准。 （3） 报样检验合格后，各施工班组进入现场根据设计图纸要求与现场情况，对班组所需物料用量进行估算。要求物料用量估算准确度必须达成 95%以上。估量允许比实际用量超出值为 3%，超出部分物料费用由施工班组负担。 C.材料进场与验收 1. 使用线缆规格符合设计要求，并应有产品合格证和检测汇报。进场后交与甲方封存。 2. 材料进场后要向甲方申请验收，甲方以之前送样为标准进行验收，合格后乙方按每层物料统计计划分配到楼层，码放在甲方指定位置，做好对应物料保护方法。 3. 如物料保护不妥发生损坏丢失，不在向甲方申购物料计划之内。 4. 各施工班组物料必须提前两天进场。 二、施工工艺 （1）工艺流程 管路敷设 线缆敷设 设备安装 线缆端接 系统调试 检验验收。 （2）施工关键点 1．管路敷设 此次设计支线导线管道为 PVC 管道， 参见《室内强电工程施工技术交底》 1．线缆敷设 (1)线缆敷设通常应符合以下要求： 1)线缆布放应自然平直，线缆间不得缠绕、交叉等。 2)线缆不应受到外力挤压，且与线缆接触表面应平整、光滑，以免造成线缆变形与损伤。 3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写...
