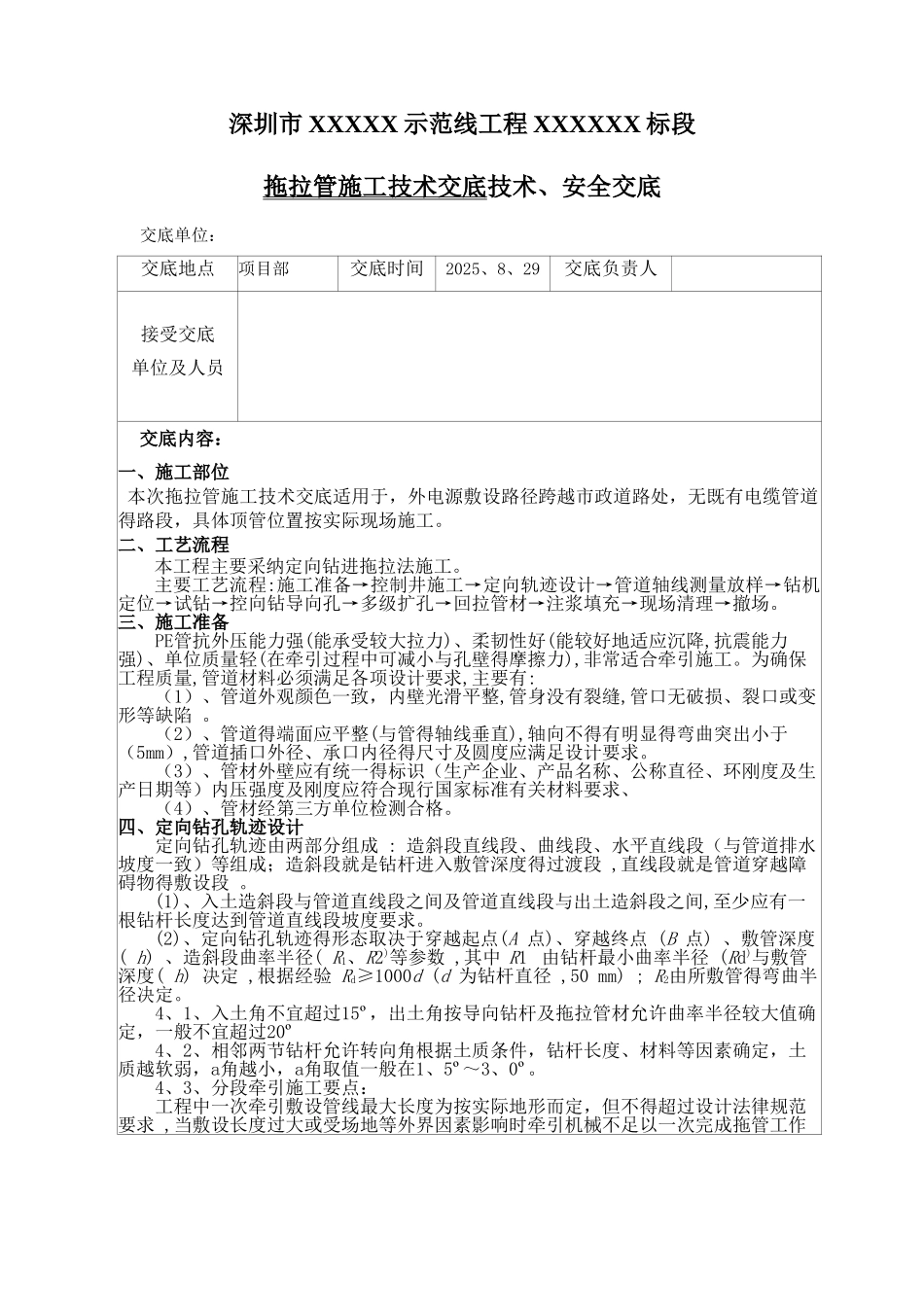

深圳市 XXXXX 示范线工程 XXXXXX 标段拖拉管施工技术交底 技术、安全交底交底单位：交底地点项目部交底时间2025、8、29交底负责人接受交底单位及人员交底内容：一、施工部位 本次拖拉管施工技术交底适用于，外电源敷设路径跨越市政道路处，无既有电缆管道得路段，具体顶管位置按实际现场施工。二、工艺流程本工程主要采纳定向钻进拖拉法施工。主要工艺流程:施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。三、施工准备PE管抗外压能力强(能承受较大拉力)、柔韧性好(能较好地适应沉降,抗震能力强)、单位质量轻(在牵引过程中可减小与孔壁得摩擦力),非常适合牵引施工。为确保工程质量,管道材料必须满足各项设计要求,主要有:（1）、管道外观颜色一致，内壁光滑平整,管身没有裂缝,管口无破损、裂口或变形等缺陷 。（2）、管道得端面应平整(与管得轴线垂直),轴向不得有明显得弯曲突出小于（5mm）,管道插口外径、承口内径得尺寸及圆度应满足设计要求。（3）、管材外壁应有统一得标识（生产企业、产品名称、公称直径、环刚度及生产日期等）内压强度及刚度应符合现行国家标准有关材料要求、（4）、管材经第三方单位检测合格。四、定向钻孔轨迹设计定向钻孔轨迹由两部分组成 : 造斜段直线段、曲线段、水平直线段（与管道排水坡度一致）等组成；造斜段就是钻杆进入敷管深度得过渡段 ,直线段就是管道穿越障碍物得敷设段 。(1)、入土造斜段与管道直线段之间及管道直线段与出土造斜段之间,至少应有一根钻杆长度达到管道直线段坡度要求。(2)、定向钻孔轨迹得形态取决于穿越起点(A 点)、穿越终点 (B 点) 、敷管深度( h) 、造斜段曲率半径( R1、R2)等参数 ,其中 R1 由钻杆最小曲率半径 (Rd)与敷管深度( h) 决定 ,根据经验 Rd≥1000d (d 为钻杆直径 ,50 mm) ; R2由所敷管得弯曲半径决定。4、1、入土角不宜超过15º，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过20º4、2、相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱，a角越小，a角取值一般在1、5º～3、0º。4、3、分段牵引施工要点：工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计法律规范要求 ,当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作 ,这时需要实行分段牵引施工。AB段得导向孔打...
