探井工程原始地质编录指导

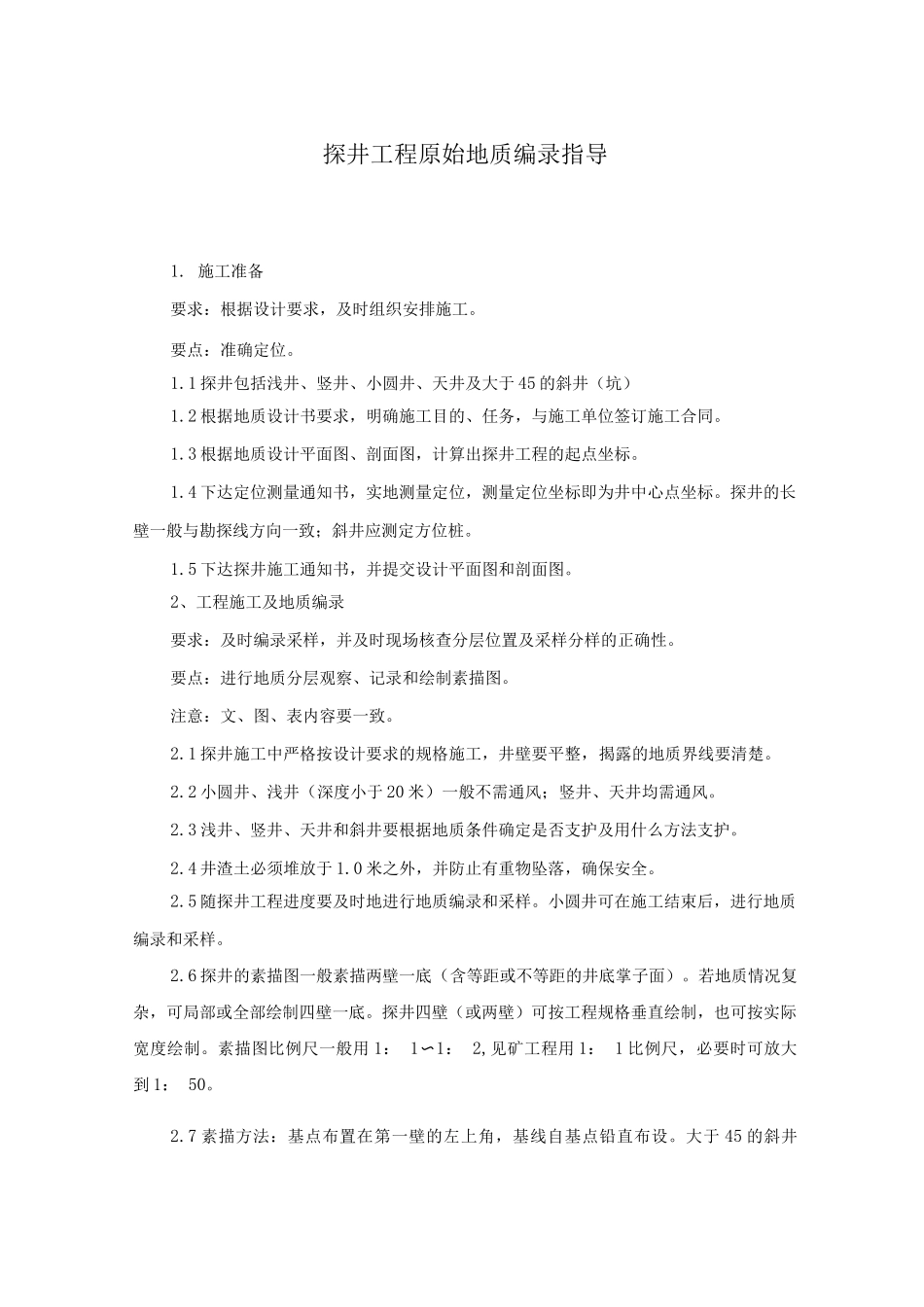

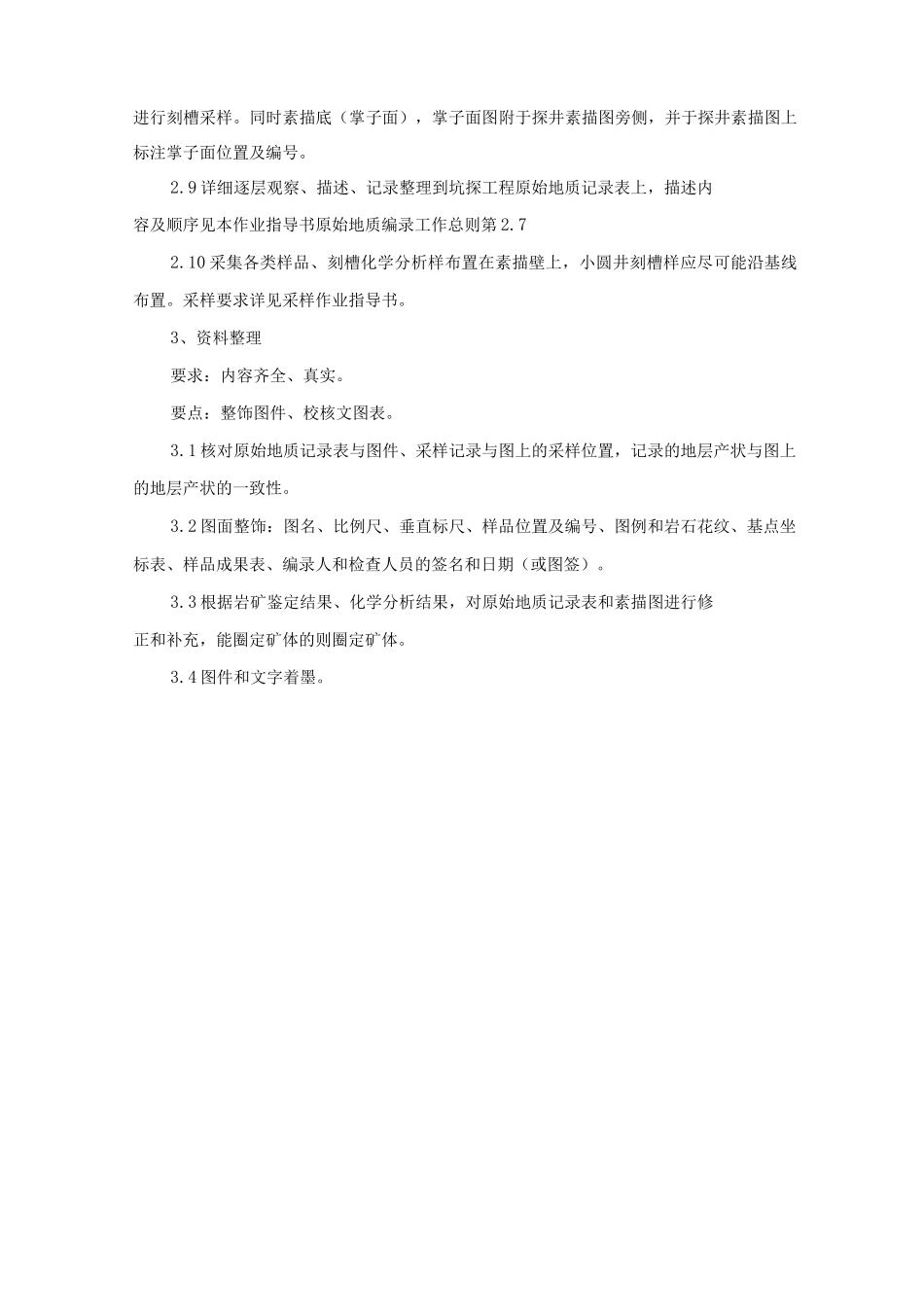

探井工程原始地质编录指导1. 施工准备要求：根据设计要求，及时组织安排施工。要点：准确定位。1.1 探井包括浅井、竖井、小圆井、天井及大于 45 的斜井（坑）1.2 根据地质设计书要求，明确施工目的、任务，与施工单位签订施工合同。1.3 根据地质设计平面图、剖面图，计算出探井工程的起点坐标。1.4 下达定位测量通知书，实地测量定位，测量定位坐标即为井中心点坐标。探井的长壁一般与勘探线方向一致；斜井应测定方位桩。1.5 下达探井施工通知书，并提交设计平面图和剖面图。2、工程施工及地质编录要求：及时编录采样，并及时现场核查分层位置及采样分样的正确性。要点：进行地质分层观察、记录和绘制素描图。注意：文、图、表内容要一致。2.1 探井施工中严格按设计要求的规格施工，井壁要平整，揭露的地质界线要清楚。2.2 小圆井、浅井（深度小于 20 米）一般不需通风；竖井、天井均需通风。2.3 浅井、竖井、天井和斜井要根据地质条件确定是否支护及用什么方法支护。2.4 井渣土必须堆放于 1.0 米之外，并防止有重物坠落，确保安全。2.5 随探井工程进度要及时地进行地质编录和采样。小圆井可在施工结束后，进行地质编录和采样。2.6 探井的素描图一般素描两壁一底（含等距或不等距的井底掌子面）。若地质情况复杂，可局部或全部绘制四壁一底。探井四壁（或两壁）可按工程规格垂直绘制，也可按实际宽度绘制。素描图比例尺一般用 1： 1〜1： 2,见矿工程用 1： 1 比例尺，必要时可放大到 1： 50。2.7 素描方法：基点布置在第一壁的左上角，基线自基点铅直布设。大于 45 的斜井（坑）为自基点沿勘查线方向或平均的长边方向布设。第一壁首选正北壁、北西壁、北东壁或正东壁，矿区应有统一规定。邻壁按逆时针方向展开。在第一壁上端标出方位角，在井壁一侧画出垂直标尺。绘制时，先丈量井规格，把皮尺挂在各个井壁的角上，丈量各壁的深度，井壁底部的宽度，按比例尺缩放在素描图上。井壁底线用水平线表示。记录描述以基线读数为准，在丈量井壁同时，从上而下丈量各壁上地质界线的位置（地质界线应沿地质走向投绘到包含基线的长壁的铅直面上，铅直面与勘查线方向的夹角小于 15 时，用勘查线方向，否则用平均方向）缩放在展开图上，并按自然形态联绘。井底按正投影绘制。井下开岔坑时，岔坑按坑道方法编录，在图上应连成一体，坑道基线应与探井基线相连接。如坑道或探井深度较大，可在明确标明基点、基线和深度的情况下，截...
