接地装置安装施工操作规程及质量要求

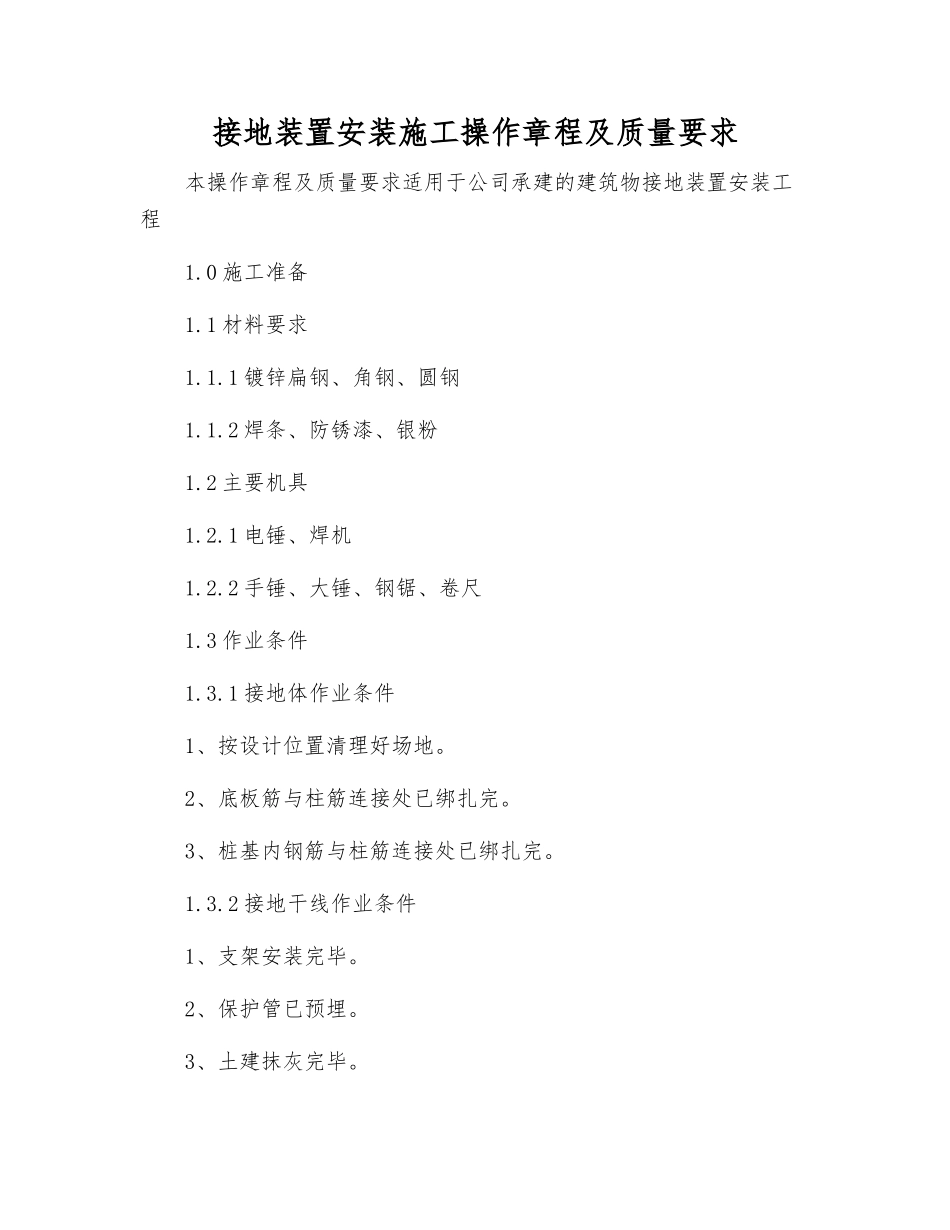

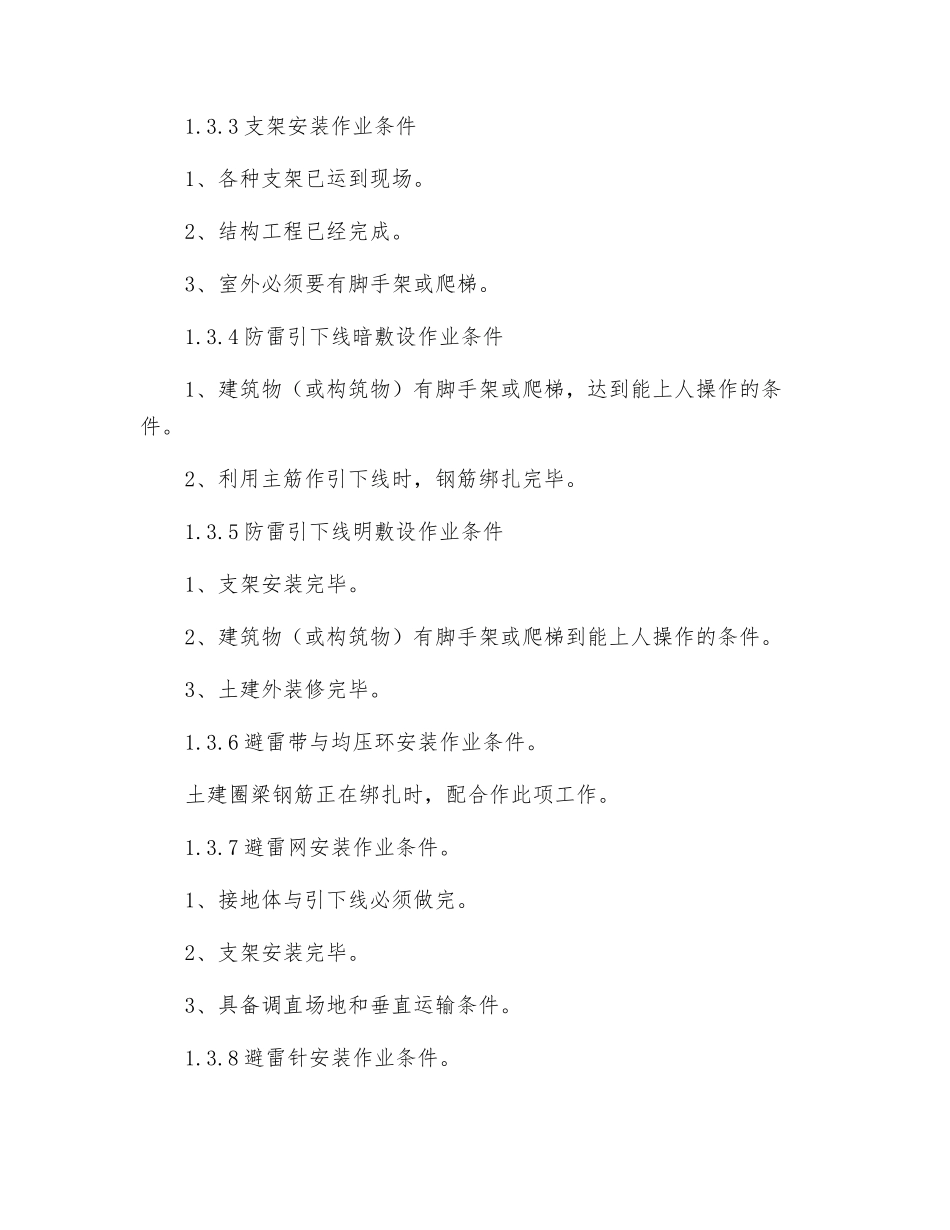

接地装置安装施工操作章程及质量要求本操作章程及质量要求适用于公司承建的建筑物接地装置安装工程1.0 施工准备1.1 材料要求1.1.1 镀锌扁钢、角钢、圆钢1.1.2 焊条、防锈漆、银粉1.2 主要机具1.2.1 电锤、焊机1.2.2 手锤、大锤、钢锯、卷尺1.3 作业条件1.3.1 接地体作业条件1、按设计位置清理好场地。2、底板筋与柱筋连接处已绑扎完。3、桩基内钢筋与柱筋连接处已绑扎完。1.3.2 接地干线作业条件1、支架安装完毕。2、保护管已预埋。3、土建抹灰完毕。1.3.3 支架安装作业条件1、各种支架已运到现场。2、结构工程已经完成。3、室外必须要有脚手架或爬梯。1.3.4 防雷引下线暗敷设作业条件1、建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2、利用主筋作引下线时，钢筋绑扎完毕。1.3.5 防雷引下线明敷设作业条件1、支架安装完毕。2、建筑物（或构筑物）有脚手架或爬梯到能上人操作的条件。3、土建外装修完毕。1.3.6 避雷带与均压环安装作业条件。土建圈梁钢筋正在绑扎时，配合作此项工作。1.3.7 避雷网安装作业条件。1、接地体与引下线必须做完。2、支架安装完毕。3、具备调直场地和垂直运输条件。1.3.8 避雷针安装作业条件。1、接地体及引下线必须做完。2、需要脚手架处，脚手架搭设完毕。3、土建结构工程已完，并随结构施工做完预埋件。2.0 操作工艺工艺流程支架避雷针引下线明 敷防雷网接地干线接地体引下线暗 敷避雷带均压环2.1 接地体安装工艺人工接地体（极）安装应当符合下述规定：1、人工接地体（极）的最小尺寸：圆钢不小于 Φ16mm，角钢不小于 40×40×4mm，钢管内径不小于 13mm，壁厚不小于 2.5mm。2、接地体的埋设深度不应小于 0.6m。角钢及钢管接地体应垂直配置。3、垂直接地体长度不应小于 2.5m，其相互之间间距一般不应小于5m。4、接地体埋设位置距建筑物不宜小于 1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。5、当接地装置必须埋设在距建筑物出入口或人行道小于 3m 时，应采纳均压带做法或在接地装置上面敷设 50~90mm 厚度沥青层，其宽度超过接地装置 2m。6、接地体（线）的连接应采纳焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。7、采纳搭焊时，其焊接长度如下：（1）镀锌扁钢不小于其宽度的 2 倍，且至少 3 个棱边焊接，敷设前需调直，煨管不得过死，直线段上不应有明显弯曲，并应...
