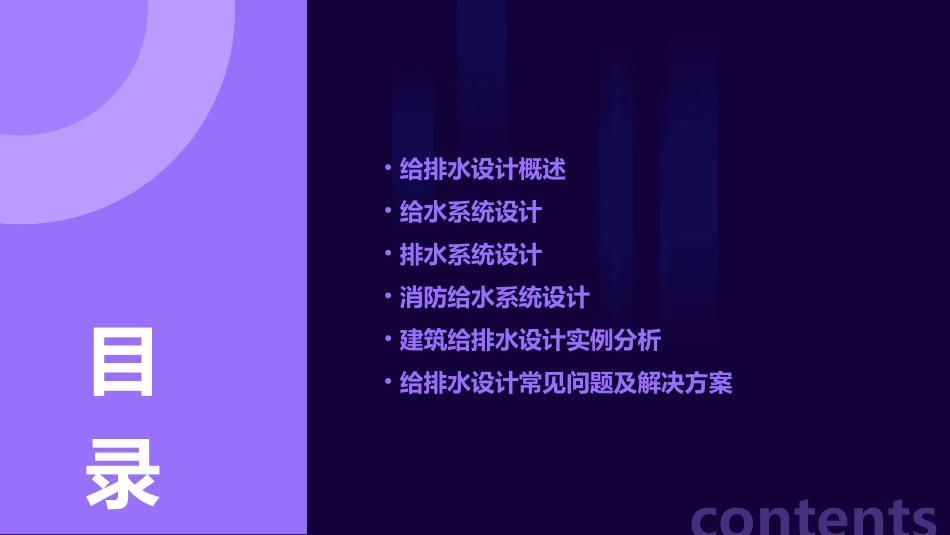

给排水设计培训资料课件•给排水设计概述•给水系统设计•排水系统设计•消防给水系统设计•建筑给排水设计实例分析•给排水设计常见问题及解决方案contents目录01给排水设计概述用于供应生活、生产和消防等用水，包括水源、水处理、输水管网、配水管网等部分。给水系统排水系统分类用于排除生活、生产废水及雨水等，包括污水收集、污水处理、排水管网等部分。根据用途可分为生活给排水系统、工业给排水系统和消防给排水系统等。030201给排水系统的定义与分类满足生产、生活和消防等用水需求，同时确保废水能够安全、有效地排放和处理。目的保障人民生活和生产活动的正常进行，防止水污染和环境破坏，提高水资源利用效率。意义给排水设计的目的和意义给排水设计的基本原则确保给排水系统的稳定性和安全性，防止因设计不当导致的泄漏、堵塞等问题。在满足功能需求的前提下，尽量降低投资成本和运行费用，提高经济效益。采用先进的节水技术和环保措施，减少水资源浪费和环境污染。根据实际需求进行合理设计，使给排水系统具有一定的适应性和可扩展性。安全可靠经济合理节能环保灵活适用02给水系统设计优先选用市政自来水作为水源，若条件不允许可选用地下水或地表水。生活饮用水水质应符合国家相关卫生标准，工业用水水质应根据生产工艺要求确定。水源选择与水质要求水质要求水源选择给水管网布置根据用水点分布和水量要求，合理规划给水管网，减少管网长度和降低投资。管材选用根据管道工作压力、使用环境及安装要求，选用合适的管材，如PPR管、PE管、钢管等。给水管网布置与管材选用水泵房设计合理确定水泵房位置，满足通风、排水和消防等要求，同时考虑减振降噪措施。水池设计根据用水量和水质要求，确定水池容积和结构形式，设置必要的进出水口、溢流口、排污口等。水泵房及水池设计要点采用节水型卫生器具和配件，减少管网漏损，提高用水效率。节水措施推广使用智能水表、远程抄表等新技术，提高给水系统的智能化管理水平。新技术应用节水措施与新技术应用03排水系统设计排水体制的选择与比较分流制排水体制将生活污水、工业废水和雨水分别在两套或两套以上各自独立的管渠内排除的系统。合流制排水体制把生活污水、工业废水和雨水混合在同一套管渠内排除的系统。比较分流制具有灵活性和适应性强的特点，但管道建设投资较大；合流制管道建设投资较小，但易造成环境污染。排水管网布置与管材选用排水管网布置原则充分利用地形，就近排入水体；根据城市规划布置排水管网；考虑污水利用和污水回用；保护环境，防止污染。管材选用根据管道承受的内压和外荷载、管道埋设条件、施工条件、水力条件、经济条件等因素综合考虑。常用管材有钢筋混凝土管、钢管、铸铁管、塑料管等。通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物（包括油膜和油珠）的废水处理法。物理处理法通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。化学处理法通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。生物处理法原水→格栅→调节池→提升泵→接触氧化池→沉淀池→出水堰→排放。工艺流程污水处理方法及工艺流程雨水排放系统设计要点•设计重现期：根据汇水地区性质、地形特点和气候特征等因素确定。对于特别重要或特殊汇水地区，可采用100年一遇的设计重现期。•雨水管渠设计流量：根据设计重现期内的暴雨强度、汇水面积和径流系数等因素计算确定。对于地形较平坦的地区，可采用推理公式法计算雨水设计流量；对于地形起伏较大的地区，可采用等流时线法计算雨水设计流量。•雨水口设置：根据道路纵坡和路面种类确定雨水口形式和数量。对于纵坡大于0.02的路段和路面种类为沥青或水泥混凝土的路段，应设置雨水口。•排水出路：根据城市规划、地形和水体等条件确定。对于排入水体的雨水，其出水口位置应避开防洪堤坝等水利工程设施，并应征得有关部门的同意。04消防给水系统设计组成消防给水系统通常由消防水源、供水设备、给水管网和灭火设施等组成。分类根据供水方式的不同，消...
