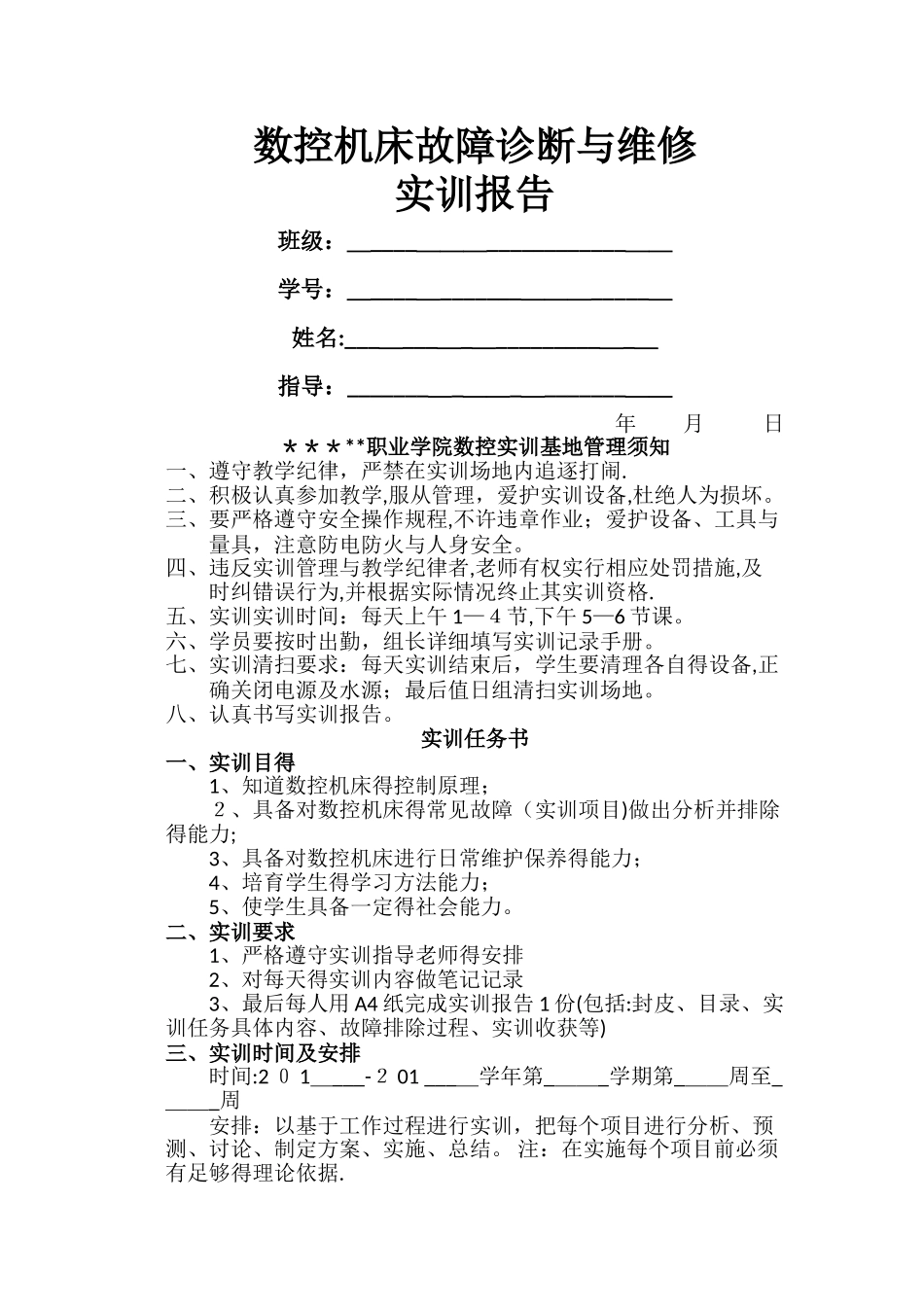

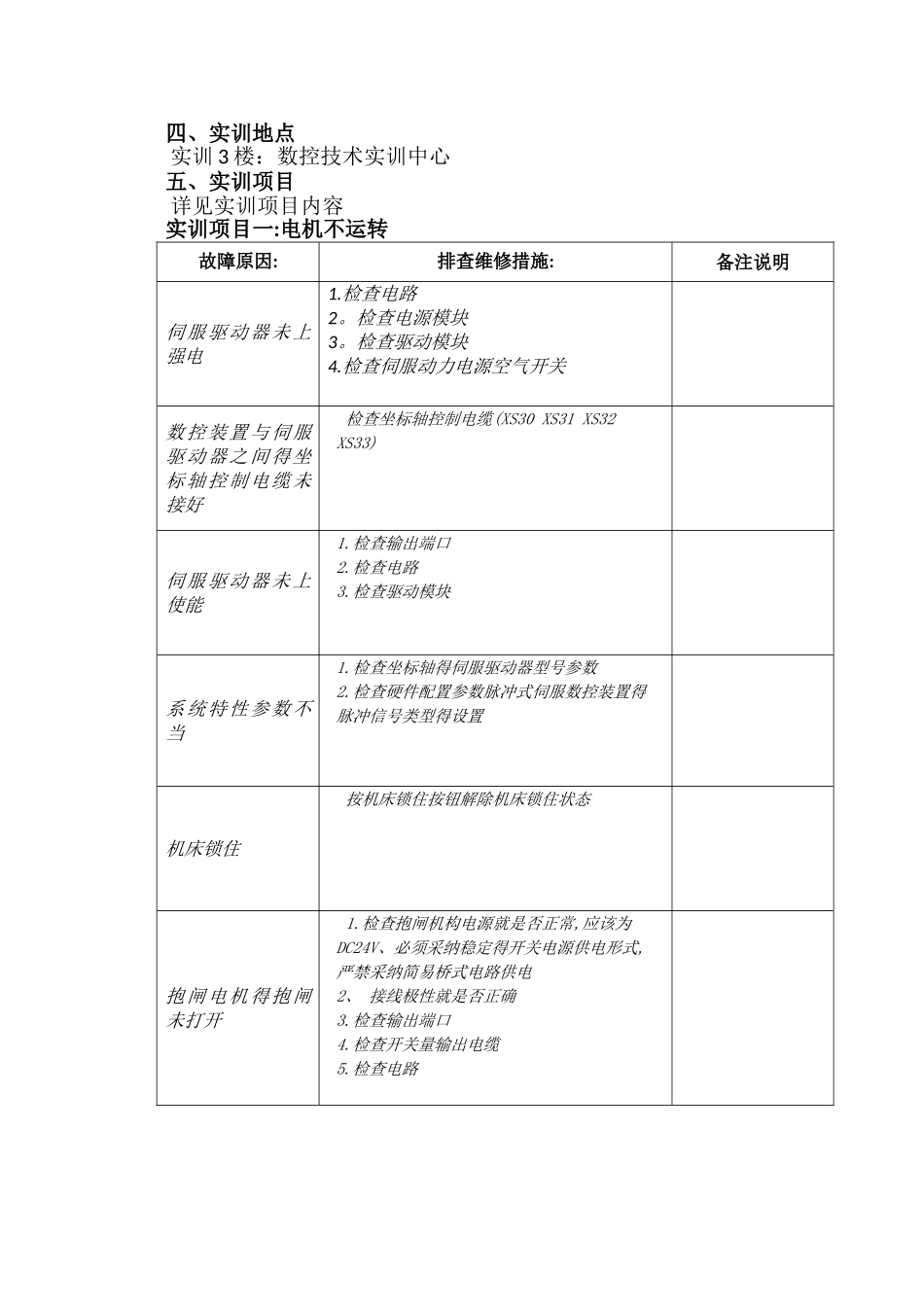

数控机床故障诊断与维修实训报告班级：＿____＿＿＿____________＿＿学号：＿____＿_______＿＿＿_____＿姓名:___＿___＿_＿_________＿_＿指导：_______＿_＿＿_＿_______＿＿年 月 日＊＊＊**职业学院数控实训基地管理须知一、遵守教学纪律，严禁在实训场地内追逐打闹.二、积极认真参加教学,服从管理，爱护实训设备,杜绝人为损坏。三、要严格遵守安全操作规程,不许违章作业；爱护设备、工具与量具，注意防电防火与人身安全。四、违反实训管理与教学纪律者,老师有权实行相应处罚措施,及时纠错误行为,并根据实际情况终止其实训资格.五、实训实训时间：每天上午 1—４节,下午 5—6 节课。 六、学员要按时出勤，组长详细填写实训记录手册。七、实训清扫要求：每天实训结束后，学生要清理各自得设备,正确关闭电源及水源；最后值日组清扫实训场地。八、认真书写实训报告。实训任务书一、实训目得 1、知道数控机床得控制原理； ２、具备对数控机床得常见故障（实训项目)做出分析并排除得能力; 3、具备对数控机床进行日常维护保养得能力； 4、培育学生得学习方法能力； 5、使学生具备一定得社会能力。二、实训要求 1、严格遵守实训指导老师得安排 2、对每天得实训内容做笔记记录 3、最后每人用 A4 纸完成实训报告 1 份(包括:封皮、目录、实训任务具体内容、故障排除过程、实训收获等) 三、实训时间及安排 时间:2 ０ 1＿___-２ 01 ___＿学年第_＿＿_学期第_＿＿周至_＿＿_周安排：以基于工作过程进行实训，把每个项目进行分析、预测、讨论、制定方案、实施、总结。 注：在实施每个项目前必须有足够得理论依据. 四、实训地点 实训 3 楼：数控技术实训中心 五、实训项目 详见实训项目内容实训项目一:电机不运转故障原因:排查维修措施:备注说明伺服驱动器未上强电1.检查电路2。检查电源模块3。检查驱动模块4.检查伺服动力电源空气开关数控装置与伺服驱动器之间得坐标轴控制电缆未接好 检查坐标轴控制电缆(XS30 XS31 XS32 XS33) 伺服驱动器未上使能 1.检查输出端口 2.检查电路 3.检查驱动模块 系统特性参数不当 1.检查坐标轴得伺服驱动器型号参数 2.检查硬件配置参数脉冲式伺服数控装置得脉冲信号类型得设置 机床锁住 按机床锁住按钮解除机床锁住状态 抱闸电机得抱闸未打开 1.检查抱闸机构电源就是否正常,应该为DC24V、必须采纳稳定得开关电源供电形式,严禁采纳简易桥式电路供电 2、 接线极性就是否正确 3....
