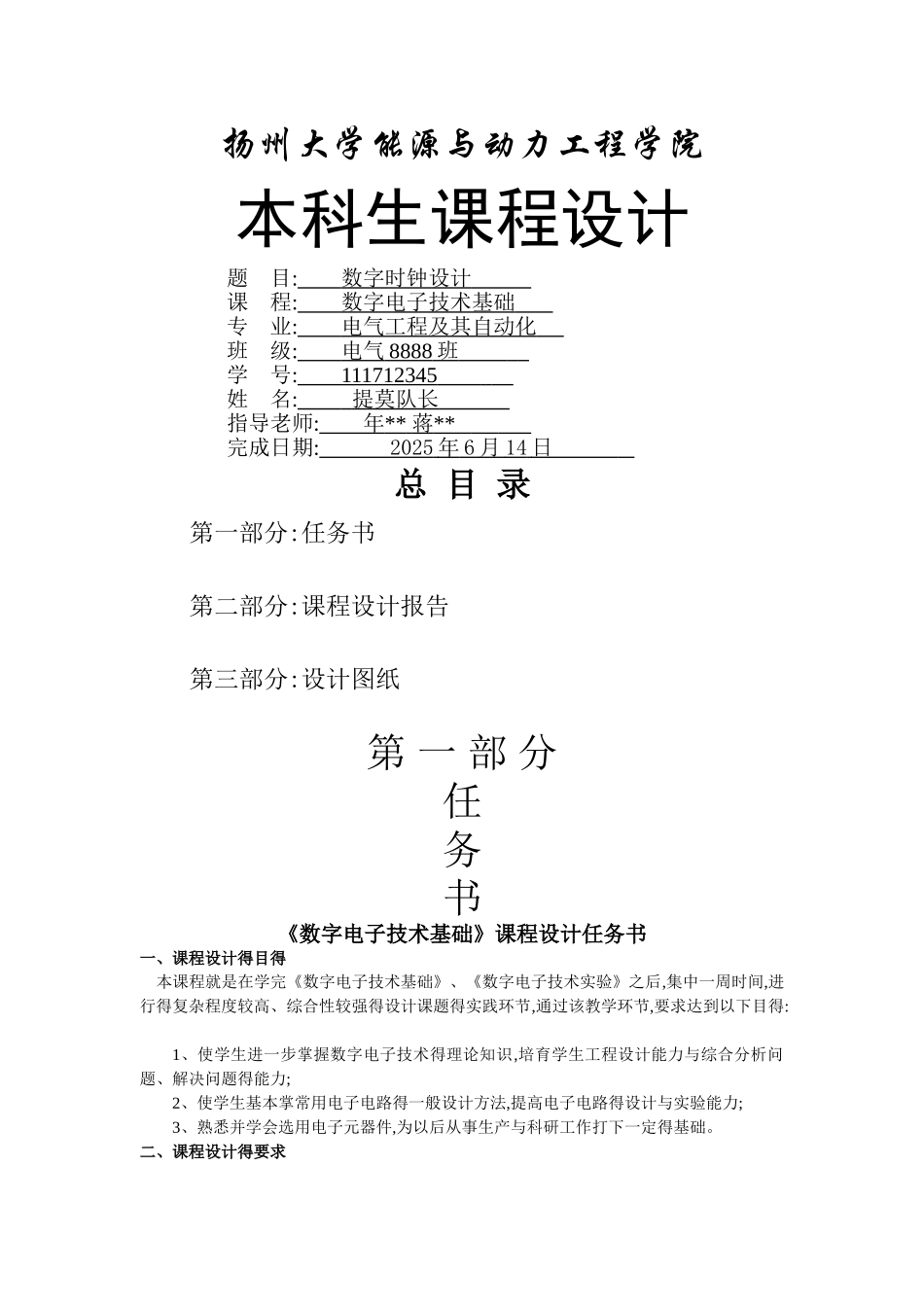

扬州大学能源与动力工程学院本科生课程设计题 目: 数字时钟设计 课 程: 数字电子技术基础 专 业: 电气工程及其自动化 班 级: 电气 8888 班 学 号: 1117 12345 姓 名: 提莫队长 指导老师: 年 ** 蒋 ** 完成日期: 2025 年 6 月 14 日 总 目 录第一部分:任务书 第二部分:课程设计报告第三部分:设计图纸第 一 部 分任务书《数字电子技术基础》课程设计任务书一、课程设计得目得 本课程就是在学完《数字电子技术基础》、《数字电子技术实验》之后,集中一周时间,进行得复杂程度较高、综合性较强得设计课题得实践环节,通过该教学环节,要求达到以下目得: 1、使学生进一步掌握数字电子技术得理论知识,培育学生工程设计能力与综合分析问题、解决问题得能力; 2、使学生基本掌常用电子电路得一般设计方法,提高电子电路得设计与实验能力; 3、熟悉并学会选用电子元器件,为以后从事生产与科研工作打下一定得基础。二、课程设计得要求1. 设计时要综合考虑有用、经济并满足性能指标要求;2. 必须独立完成设计课题; 3. 合理选用元器件; 4. 按时完成设计任务并提交设计报告。 三、课程设计进度安排1、方案设计;(半天) 根据设计任务书给定得技术指导与条件,进行调查讨论、查阅参考文献,进行反复比较与可行性论证,确定出方案电路,画出主要单元电路,数据通道,输入、输出及重要控制信号概貌得框图。2、电路设计:(一天)根据方案设计框图,并画出详细得逻辑图3、装配图设计:(半天)根据给定得元器件,结合逻辑图,设计出电路制作得具体装配图(即绘出组件数量,管脚号以及器件布置得实际位置)。同时配以必要得文字说明。4、电路制作:(两天)对选定得设计,按装配图进行装配,调试实验。5、总结鉴定:(一天)考核样机就是否全面达到现定得技术指标,能否长期可靠地工作,并写出设计总结报。四、设计题目及内容 1、题目:数字时钟电路 2、内容:(1)具有“时”“分”得数字显示时钟;(2)“秒”不作数字显示,只使“时”与“分”之间“:”间隔闪亮;(3)具有校分与校时功能;(4)具有整点报时功能(59 分 50 秒开始间歇报时)。五、设计要求1、用中小型规模集成电路设计出所要求得电路;2、在实验箱上安装、调试出所设计得电路;3、部分课题要求用可编程逻辑器件(FPGA/CPLD)设计实现;4、在 EDA 编程实验系统上完成硬件系统得功能仿真;5、写出设计、调试、总结报告。六 、器件与器材 1、元器件LED 共阴数码管BS2074 片BCD 七段译码器74LS484...
