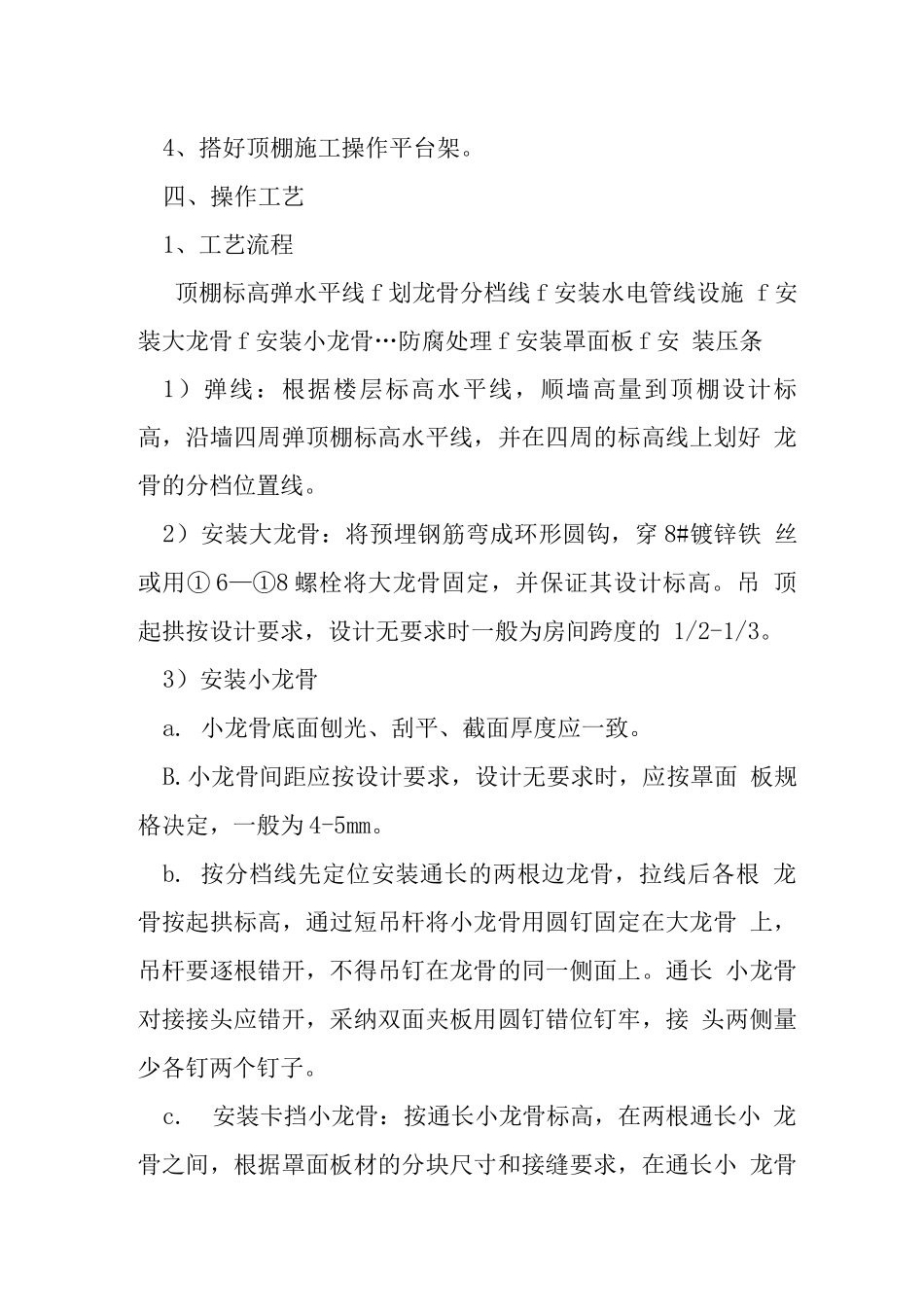

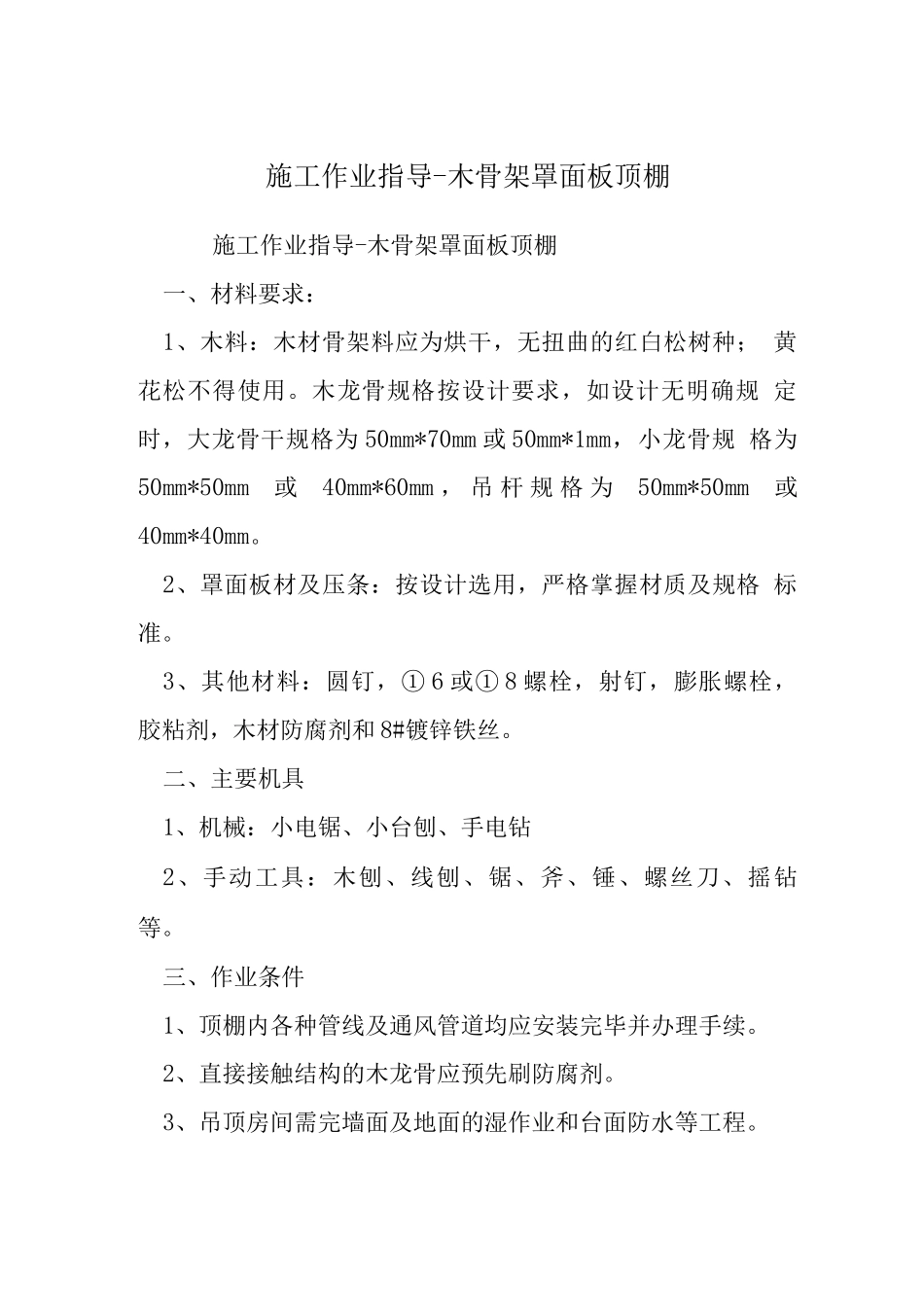

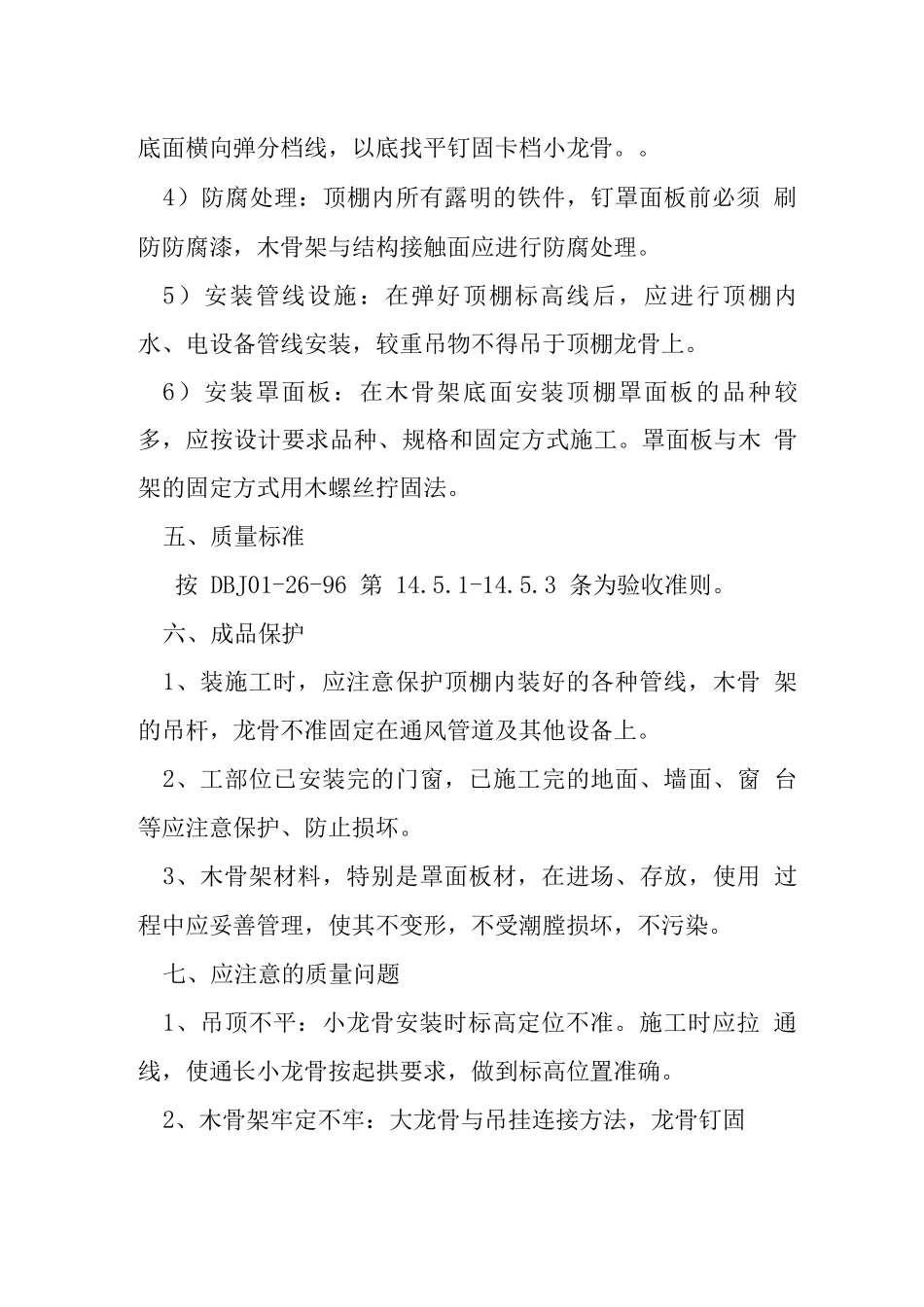

施工作业指导-木骨架罩面板顶棚施工作业指导-木骨架罩面板顶棚一、材料要求：1、木料：木材骨架料应为烘干，无扭曲的红白松树种； 黄花松不得使用。木龙骨规格按设计要求，如设计无明确规 定时，大龙骨干规格为 50mm*70mm 或 50mm*1mm，小龙骨规 格为 50mm*50mm 或 40mm*60mm ， 吊 杆 规 格 为 50mm*50mm 或 40mm*40mm。2、罩面板材及压条：按设计选用，严格掌握材质及规格 标准。3、其他材料：圆钉，① 6 或① 8 螺栓，射钉，膨胀螺栓， 胶粘剂，木材防腐剂和 8#镀锌铁丝。二、主要机具1、机械：小电锯、小台刨、手电钻2、手动工具：木刨、线刨、锯、斧、锤、螺丝刀、摇钻 等。三、作业条件1、顶棚内各种管线及通风管道均应安装完毕并办理手续。2、直接接触结构的木龙骨应预先刷防腐剂。3、吊顶房间需完墙面及地面的湿作业和台面防水等工程。4、搭好顶棚施工操作平台架。四、操作工艺1、工艺流程顶棚标高弹水平线 f 划龙骨分档线 f 安装水电管线设施 f 安装大龙骨 f 安装小龙骨…防腐处理 f 安装罩面板 f 安 装压条1）弹线：根据楼层标高水平线，顺墙高量到顶棚设计标 高，沿墙四周弹顶棚标高水平线，并在四周的标高线上划好 龙骨的分档位置线。2）安装大龙骨：将预埋钢筋弯成环形圆钩，穿 8#镀锌铁 丝或用① 6—①8 螺栓将大龙骨固定，并保证其设计标高。吊 顶起拱按设计要求，设计无要求时一般为房间跨度的 1/2-1/3。3）安装小龙骨a. 小龙骨底面刨光、刮平、截面厚度应一致。B.小龙骨间距应按设计要求，设计无要求时，应按罩面 板规格决定，一般为 4-5mm。b. 按分档线先定位安装通长的两根边龙骨，拉线后各根 龙骨按起拱标高，通过短吊杆将小龙骨用圆钉固定在大龙骨 上，吊杆要逐根错开，不得吊钉在龙骨的同一侧面上。通长 小龙骨对接接头应错开，采纳双面夹板用圆钉错位钉牢，接 头两侧量少各钉两个钉子。c.安装卡挡小龙骨：按通长小龙骨标高，在两根通长小 龙骨之间，根据罩面板材的分块尺寸和接缝要求，在通长小 龙骨底面横向弹分档线，以底找平钉固卡档小龙骨。。4）防腐处理：顶棚内所有露明的铁件，钉罩面板前必须 刷防防腐漆，木骨架与结构接触面应进行防腐处理。5）安装管线设施：在弹好顶棚标高线后，应进行顶棚内 水、电设备管线安装，较重吊物不得吊于顶棚龙骨上。6）安装罩面板：在木骨架底面安装顶棚罩面板的品种较 多，应按设计要求品种、规格和固定方式施工。罩面...
