施工图设计说明怎么写

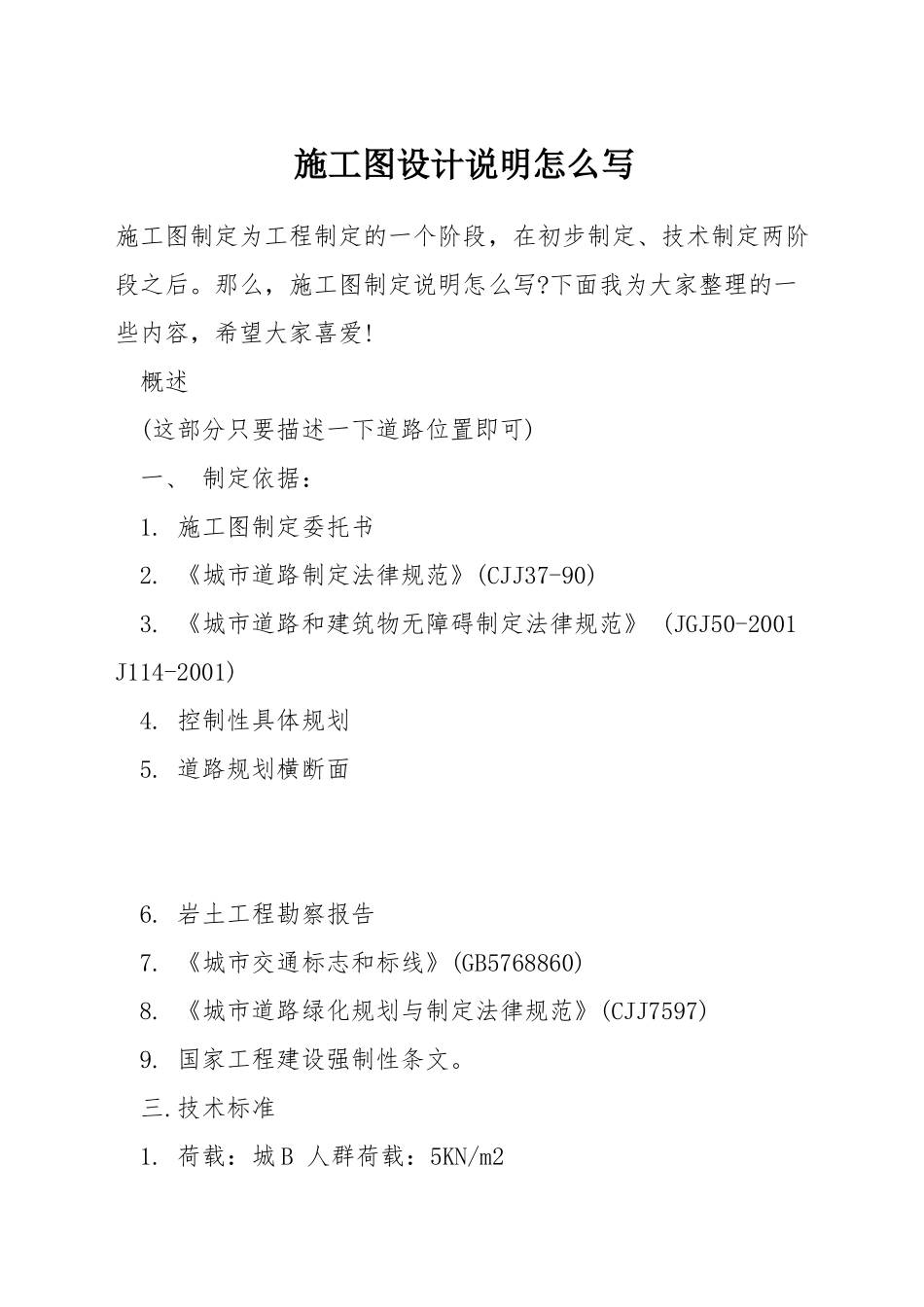

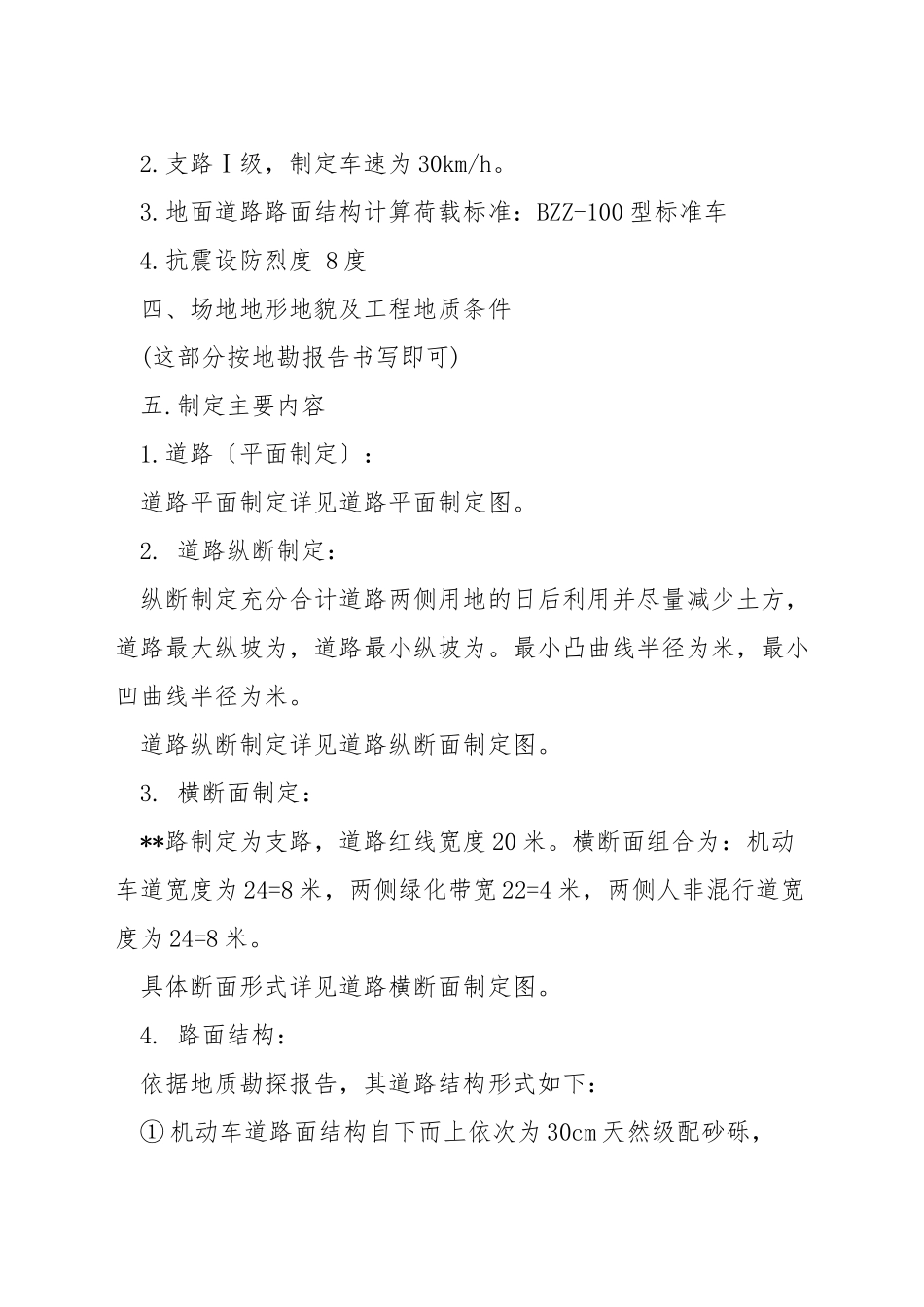

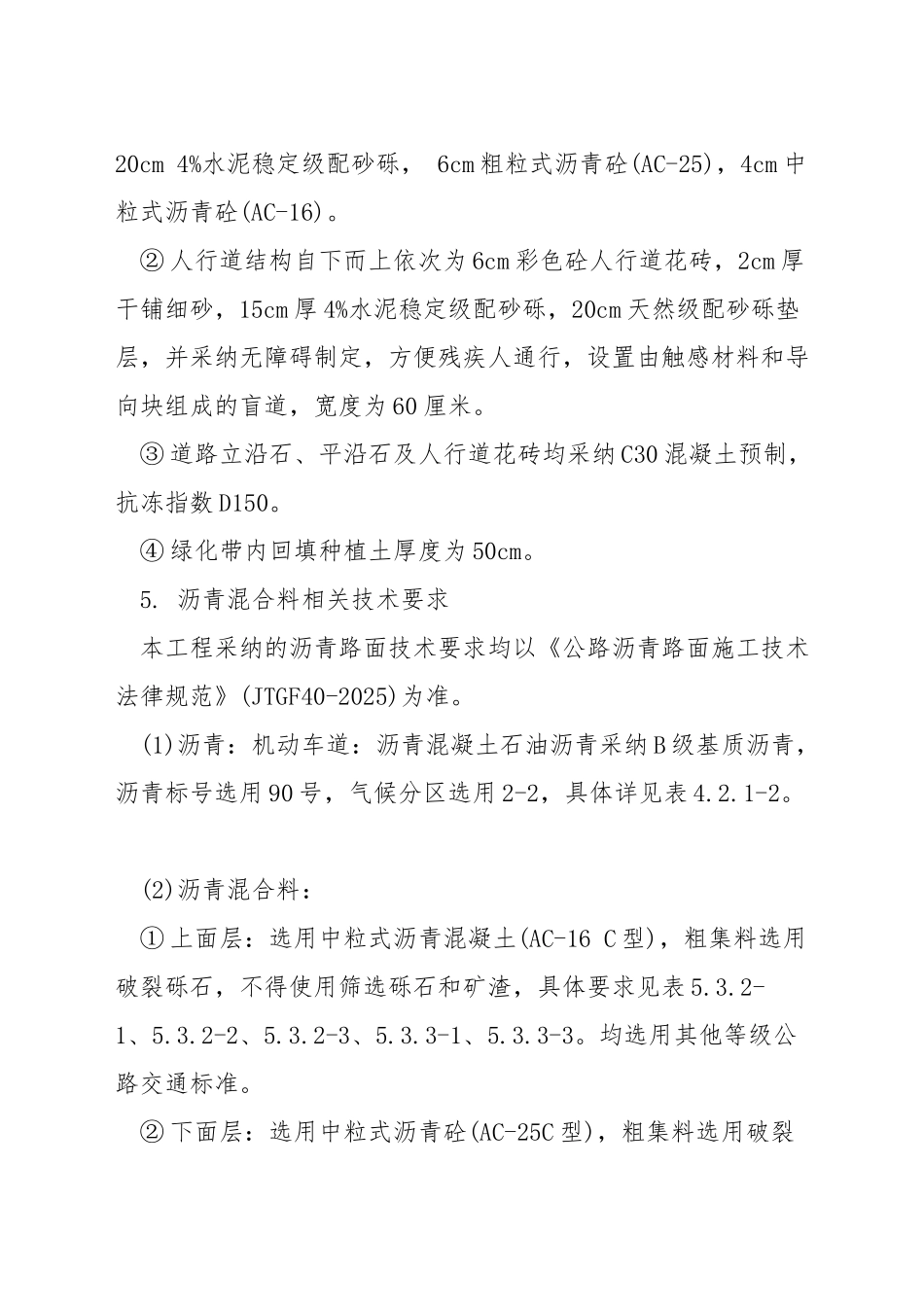

施工图设计说明怎么写施工图制定为工程制定的一个阶段，在初步制定、技术制定两阶段之后。那么，施工图制定说明怎么写?下面我为大家整理的一些内容，希望大家喜爱! 概述 (这部分只要描述一下道路位置即可) 一、 制定依据： 1. 施工图制定委托书 2. 《城市道路制定法律规范》(CJJ37-90) 3. 《城市道路和建筑物无障碍制定法律规范》 (JGJ50-2001 J114-2001) 4. 控制性具体规划 5. 道路规划横断面 6. 岩土工程勘察报告 7. 《城市交通标志和标线》(GB5768860) 8. 《城市道路绿化规划与制定法律规范》(CJJ7597) 9. 国家工程建设强制性条文。 三.技术标准 1. 荷载：城 B 人群荷载：5KN/m2 2.支路Ⅰ级，制定车速为 30km/h。 3.地面道路路面结构计算荷载标准：BZZ-100 型标准车 4.抗震设防烈度 8 度 四、场地地形地貌及工程地质条件 (这部分按地勘报告书写即可) 五.制定主要内容 1.道路〔平面制定〕： 道路平面制定详见道路平面制定图。 2. 道路纵断制定： 纵断制定充分合计道路两侧用地的日后利用并尽量减少土方，道路最大纵坡为，道路最小纵坡为。最小凸曲线半径为米，最小凹曲线半径为米。 道路纵断制定详见道路纵断面制定图。 3. 横断面制定： **路制定为支路，道路红线宽度 20 米。横断面组合为：机动车道宽度为 24=8 米，两侧绿化带宽 22=4 米，两侧人非混行道宽度为 24=8 米。 具体断面形式详见道路横断面制定图。 4. 路面结构： 依据地质勘探报告，其道路结构形式如下： ① 机动车道路面结构自下而上依次为 30cm 天然级配砂砾， 20cm 4%水泥稳定级配砂砾， 6cm 粗粒式沥青砼(AC-25)，4cm 中粒式沥青砼(AC-16)。 ② 人行道结构自下而上依次为 6cm 彩色砼人行道花砖，2cm 厚干铺细砂，15cm 厚 4%水泥稳定级配砂砾，20cm 天然级配砂砾垫层，并采纳无障碍制定，方便残疾人通行，设置由触感材料和导向块组成的盲道，宽度为 60 厘米。 ③ 道路立沿石、平沿石及人行道花砖均采纳 C30 混凝土预制，抗冻指数 D150。 ④ 绿化带内回填种植土厚度为 50cm。 5. 沥青混合料相关技术要求 本工程采纳的沥青路面技术要求均以《公路沥青路面施工技术法律规范》(JTGF40-2025)为准。 (1)沥青：机动车道：沥青混凝土石油沥青采纳 B 级基质沥青，沥青标号选用 90 号，气候分区选用 2-2，具体详见表 4.2.1-2。 (2)沥青混合料： ① 上面层：选用中粒式沥青混凝土(AC-...
