桥梁基础工程施工技术ppt课件VIP免费

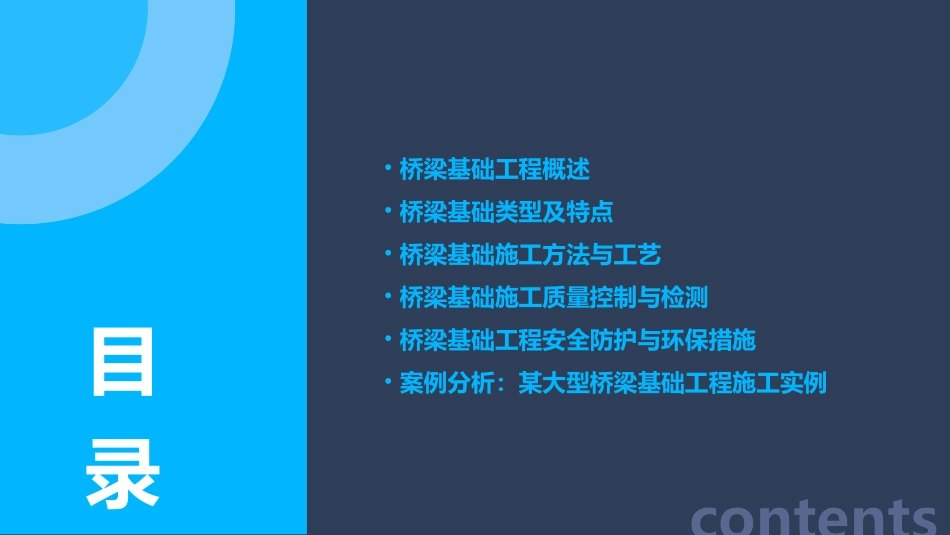

桥梁基础工程施工技术ppt课件•桥梁基础工程概述•桥梁基础类型及特点•桥梁基础施工方法与工艺•桥梁基础施工质量控制与检测•桥梁基础工程安全防护与环保措施•案例分析：某大型桥梁基础工程施工实例contents目录01桥梁基础工程概述桥梁基础工程是桥梁结构的重要组成部分，它承受着桥梁上部结构的荷载，并将荷载传递给地基。定义根据桥梁基础的结构形式和施工方法，可分为明挖基础、桩基础、沉井基础、管柱基础等。分类桥梁基础工程定义与分类桥梁基础工程承受着桥梁上部结构的全部荷载，包括恒载、活载、风载、地震荷载等。承载作用桥梁基础工程必须保证在各种荷载作用下具有足够的稳定性和安全性，以确保桥梁的正常使用和行车安全。稳定性桥梁基础工程应具有良好的耐久性，能够长期承受各种环境因素的侵蚀和破坏，保证桥梁的使用寿命。耐久性桥梁基础工程重要性近现代桥梁基础随着科技的进步和工程技术的发展，近现代桥梁基础工程采用了更加先进的结构形式和施工技术，如钢筋混凝土桩基础、预应力混凝土管柱基础等。古代桥梁基础古代桥梁基础多采用石砌或木桩基础，结构简单，施工技术相对落后。未来发展趋势未来桥梁基础工程将继续向着大跨度、高承载力、高耐久性和环保节能的方向发展，同时还将更加注重施工技术的创新和应用。桥梁基础工程发展历程02桥梁基础类型及特点直接在桥墩或桥台下扩大基础底面面积，以适应地基承载力要求。施工简便，造价较低，适用于地基承载力较高、变形较小的中小桥梁。扩大基础的类型有刚性扩大基础和柔性扩大基础两种。扩大基础具有承载力高、沉降量小而较均匀的特点，几乎可以应用于各种工程地质条件和各种类型的桥梁。按受力情况可分为端承桩和摩擦桩两种。由桩和连接桩顶的承台共同组成，桩身全部或部分埋于土中。桩基础上下敞口带刃脚的空心井筒状结构下沉水中到设计标高处，以井筒作为结构外壳而建筑成的基础。施工工序较多，技术要求高，一般多用于大型桥梁和超大型桥梁。沉井基础按其制造情况可分为就地制造和浮式沉井两种。沉井基础为了充分发挥各类型式的优点，避开缺点，有时将几种基础形式组合起来，形成组合式基础。如桩与扩大基础组合、桩与沉井基础组合、扩大基础与沉井组合等。组合式基础适用于各种地质条件，可根据实际情况灵活选用。组合式基础03桥梁基础施工方法与工艺适用范围01适用于地质条件较好、开挖深度不大的桥梁基础工程。施工步骤02场地平整→测量放线→开挖基坑→基础施工→回填夯实。注意事项03开挖前应做好排水措施，防止基坑积水；开挖过程中应注意边坡稳定，及时采取支护措施；基础施工完成后，应及时回填夯实，防止基础暴露时间过长导致质量问题。明挖法施工适用范围适用于地质条件复杂、承载力要求较高的桥梁基础工程。施工步骤场地平整→测量放线→钻机就位→钻孔→清孔→钢筋笼安装→灌注水下混凝土。注意事项钻孔前应检查钻机的稳定性和钻头的磨损情况；钻孔过程中应控制泥浆的比重和粘度，保证孔壁稳定；清孔后应检查孔底沉渣厚度，确保满足设计要求；钢筋笼安装时应保证钢筋的间距和保护层厚度；灌注水下混凝土时应连续进行，防止中断导致断桩。钻孔灌注桩施工适用范围适用于地质条件较好、桩径较大、承载力要求较高的桥梁基础工程。施工步骤场地平整→测量放线→挖孔→护壁施工→钢筋笼安装→灌注混凝土。注意事项挖孔前应检查土质的稳定性和地下水位情况；挖孔过程中应及时进行护壁施工，防止孔壁坍塌；遇到流沙、涌水等特殊情况时，应采取相应的处理措施；钢筋笼安装时应保证钢筋的间距和保护层厚度；灌注混凝土时应分层振捣密实，确保桩身质量。人工挖孔桩施工适用于地质条件较差、承载力要求较低的桥梁基础工程。场地平整→测量放线→制作沉井→沉井下沉→基础施工。制作沉井时应保证模板的刚度和稳定性，防止变形；沉井下沉前应检查地质条件和地下水位情况，选择合适的下沉方法；下沉过程中应注意观测和控制沉井的倾斜和位移，及时采取纠偏措施；基础施工完成后应及时进行回填夯实，防止基础暴露时间过长导致质量问题。适用范围施工步骤注意事项沉井法施工04桥梁基础施工质量控制与检测施工质量...
