HFSS经典教程超好的参考资料VIP免费

HFSS经典教程超好的参考资料_第1页
1/28

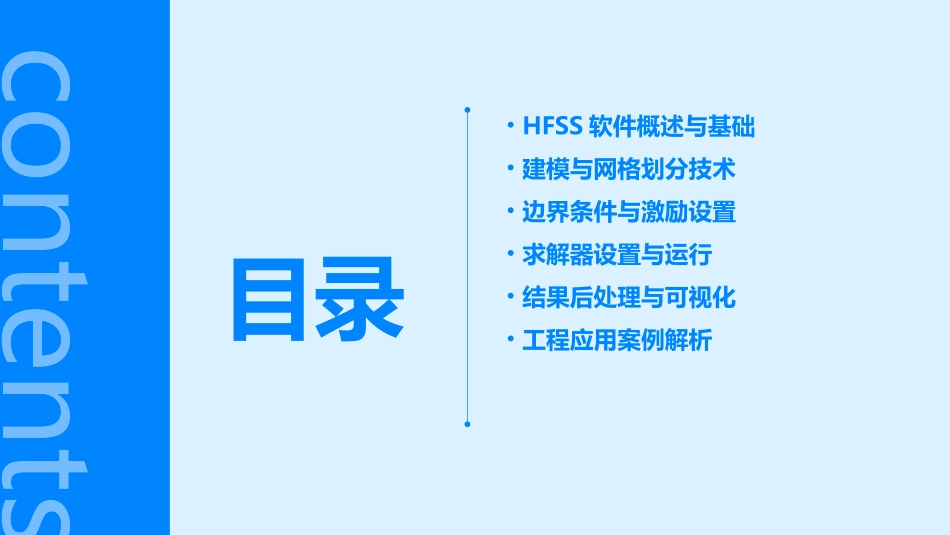

HFSS经典教程超好的参考资料_第2页
2/28
HFSS经典教程超好的参考资料_第3页
3/28
HFSS经典教程超好的参考资料contents目录•HFSS软件概述与基础•建模与网格划分技术•边界条件与激励设置•求解器设置与运行•结果后处理与可视化•工程应用案例解析HFSS软件概述与基础01CATALOGUE01HFSS(HighFrequencyStructureSimulator)是一款业界领先的三维电磁仿真软件,广泛应用于天线设计、微波器件、高速数字电路、电磁兼容等领域。02HFSS软件采用有限元方法(FEM)进行电磁场分析,能够准确地模拟复杂三维结构的电磁性能。03HFSS软件支持多种求解器,包括频域、时域、本征模等,可满足不同应用场景的需求。HFSS软件简介是电磁场理论的基础,包括安培环路定律、法拉第电磁感应定律、高斯电通定律和高斯磁通定律。麦克斯韦方程组边界条件传输线理论电磁场在不同媒质分界面上需要满足的连续性条件,包括电场和磁场的切向分量和法向分量。适用于分析传输线的传输特性,如微带线、共面波导等。030201电磁场理论基础操作流程模型建立求解设置结果查看HFSS软件界面及操作创建新项目、建立模型、设置边界条件和激励源、求解设置和运行仿真、查看和分析结果。可选择不同的求解器和求解参数,如频率范围、收敛精度等。支持多种建模方式,如参数化建模、布尔运算和脚本建模等。提供多种结果查看方式,如二维/三维图形显示、数据表格和动画演示等。建模与网格划分技术02CATALOGUE基于立方体、球体、圆柱体等基本体素进行布尔运算,构建复杂3D模型。体素建模利用NURBS、Bézier曲线等数学方法描述曲面,实现高精度建模。曲面建模通过拉伸、旋转、放样等操作创建实体模型,适用于复杂结构。实体建模3D建模方法2D建模方法线框建模使用点和线描述2D图形轮廓,构建简单模型。平面建模在平面上绘制图形并填充颜色或纹理,实现2D效果。层次化建模将复杂模型分解为多个简单模型进行组合,提高建模效率。网格密度控制边界层处理网格质量检查网格无关性验证网格划分原则与技巧01020304根据模型复杂度和计算精度要求,合理设置网格密度,平衡计算时间和精度。针对模型边界处流动特性,设置边界层网格以捕捉流动细节。检查网格质量,如长宽比、扭曲度等,确保网格质量满足计算要求。通过不同密度网格进行计算比较,验证网格无关性,确保计算结果的可靠性。边界条件与激励设置03CATALOGUE边界条件类型及设置方法理想导体边界条件(PerfectE)模拟理想电导体,电场切线分量为零,通常用于金属表面。理想磁导体边界条件(PerfectH)模拟理想磁导体,磁场切线分量为零,用于模拟磁壁或高阻抗表面。阻抗边界条件(Impedance)模拟有限电导率表面,电场和磁场切线分量与表面阻抗有关。辐射边界条件(Radiation)用于模拟开放空间的电磁波辐射,通常设置在计算区域的截断边界上。激励源类型及设置方法在计算区域内施加平面电磁波,用于模拟天线或散射问题中的入射波。平面波激励(PlaneWaveExcitatio…在指定端口或线上施加电压信号,用于模拟电压驱动的电路或系统。电压源(VoltageSource)在指定端口或线上施加电流信号,用于模拟电流驱动的电路或系统。电流源(CurrentSource)端口边界条件(PortBoundaryCondit…用于定义电路或系统中的输入/输出端口,通常与电压源或电流源一起使用。要点一要点二辐射边界条件(RadiationBoundaryC…用于模拟电磁波在计算区域外的辐射效应,通常设置在截断边界上,以避免反射波对计算结果的影响。端口与辐射边界条件求解器设置与运行04CATALOGUE直接求解器适用于小规模和中等规模问题,具有较高的求解精度和稳定性。迭代求解器适用于大规模问题,通过迭代方法逼近精确解,计算速度较快。混合求解器结合直接求解器和迭代求解器的优点,根据问题特性自动选择合适的求解方法。求解器类型选择03初始解设置为迭代求解器提供初始解,有助于加快收敛速度和提高求解质量。01收敛精度设置求解过程中允许的误差范围,影响求解结果的精度和计算时间。02最大迭代次数限制迭代求解器的最大迭代次数,防止计算过程陷入无限循环。求解参数设置OpenMP基于消息传递接口的并行计算技术,适用于分布式计算环境。MPIGPU加速云计算平台01020403借助云计算平台提供的强大计算资源,实现高...
