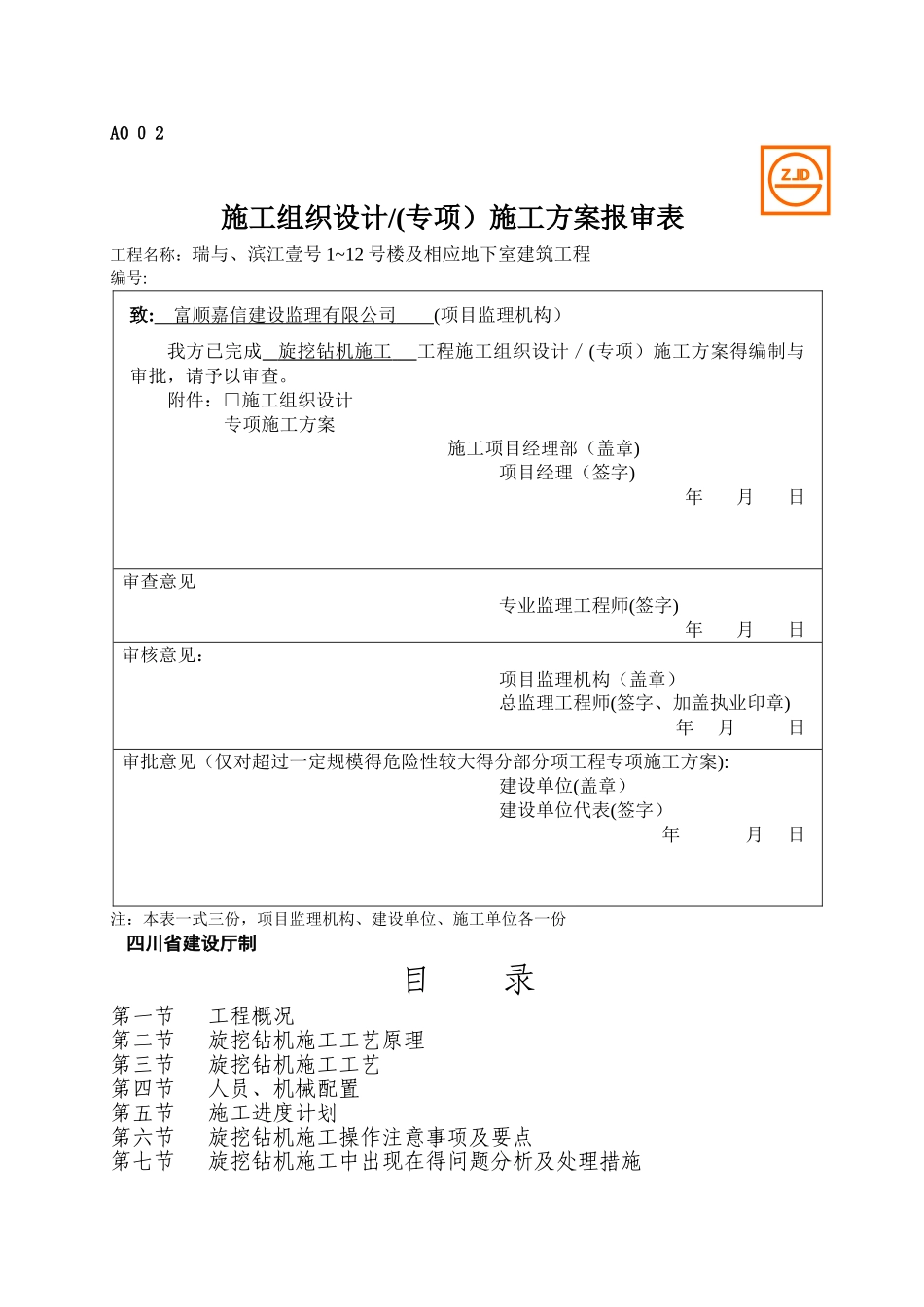

A0 ０ 2施工组织设计/(专项）施工方案报审表工程名称：瑞与、滨江壹号 1~12 号楼及相应地下室建筑工程 编号:致: 富顺嘉信建设监理有限公司 (项目监理机构）我方已完成 旋挖钻机施工 工程施工组织设计／(专项）施工方案得编制与审批，请予以审查。附件：□施工组织设计专项施工方案施工项目经理部（盖章)项目经理（签字)年 月 日审查意见专业监理工程师(签字)年 月 日审核意见：项目监理机构（盖章）总监理工程师(签字、加盖执业印章)年 月 日审批意见（仅对超过一定规模得危险性较大得分部分项工程专项施工方案):建设单位(盖章）建设单位代表(签字）年 月 日注：本表一式三份，项目监理机构、建设单位、施工单位各一份 四川省建设厅制 目 录第一节工程概况第二节旋挖钻机施工工艺原理第三节旋挖钻机施工工艺第四节人员、机械配置第五节施工进度计划第六节旋挖钻机施工操作注意事项及要点第七节旋挖钻机施工中出现在得问题分析及处理措施第八节旋挖钻机施工安全及环保措施第一节 工程概况瑞与滨江壹号 1~7#楼工程因工期短，场地地质大部分为砂夹石,积水多,采纳人工挖孔桩工期相对较长,且安全隐患大，为了加快工程进度,确保工程保质按期完成,经与建设单位、监理单位、地勘单位及设计单位协商实行旋挖钻机进行钻孔施工。第二节 旋挖钻机施工工艺原理旋挖钻机就是一种多功能、高效率得灌注桩桩孔得成孔设备,可以实现桅杆垂直得自动调节与钻孔深度得计量；旋挖钻孔施工就是利用钻杆与钻头得旋转,以钻头自重并加液压作为钻进压力，使渣土装满钻斗后提升钻斗出土石。通过钻斗得旋转、钻进、提升、卸渣,反复循环而成孔。其特点就是工作效率高、施工质量好、尘土污染少.旋挖钻机依靠钻杆与钻头自重及钻杆旋转时斗齿切入土石层，斜向斗齿在钻头回转时切下土石块并向斗内推动而完成钻取土。若遇岩石可通过加压油缸对钻杆加压，强行将斗齿切入岩石中,将岩石击碎。钻斗装满后，由起重机提升钻杆及钻斗至地面，钻斗内得渣土在旋转摆动钻斗时排出钻斗。钻杆向下放关好斗门，再回转到孔内进行下一循环作业.本工程因地质条件复杂，钻孔主要针对土层、岩层、地下水及溶洞进行考虑。第三节 旋挖钻机施工工艺一、旋挖钻机施工工艺流程钻机进场通道及作业平台处理→孔桩定位放线→钻机入场就位→钻机开挖→继续钻进、排渣、成孔→清孔→成孔检验二、旋挖钻机施工操作步骤1 、钻机进场通道及钻机作业场地平整先平整场地、清除杂物、换出软土、夯...
