无粘结预应力工程

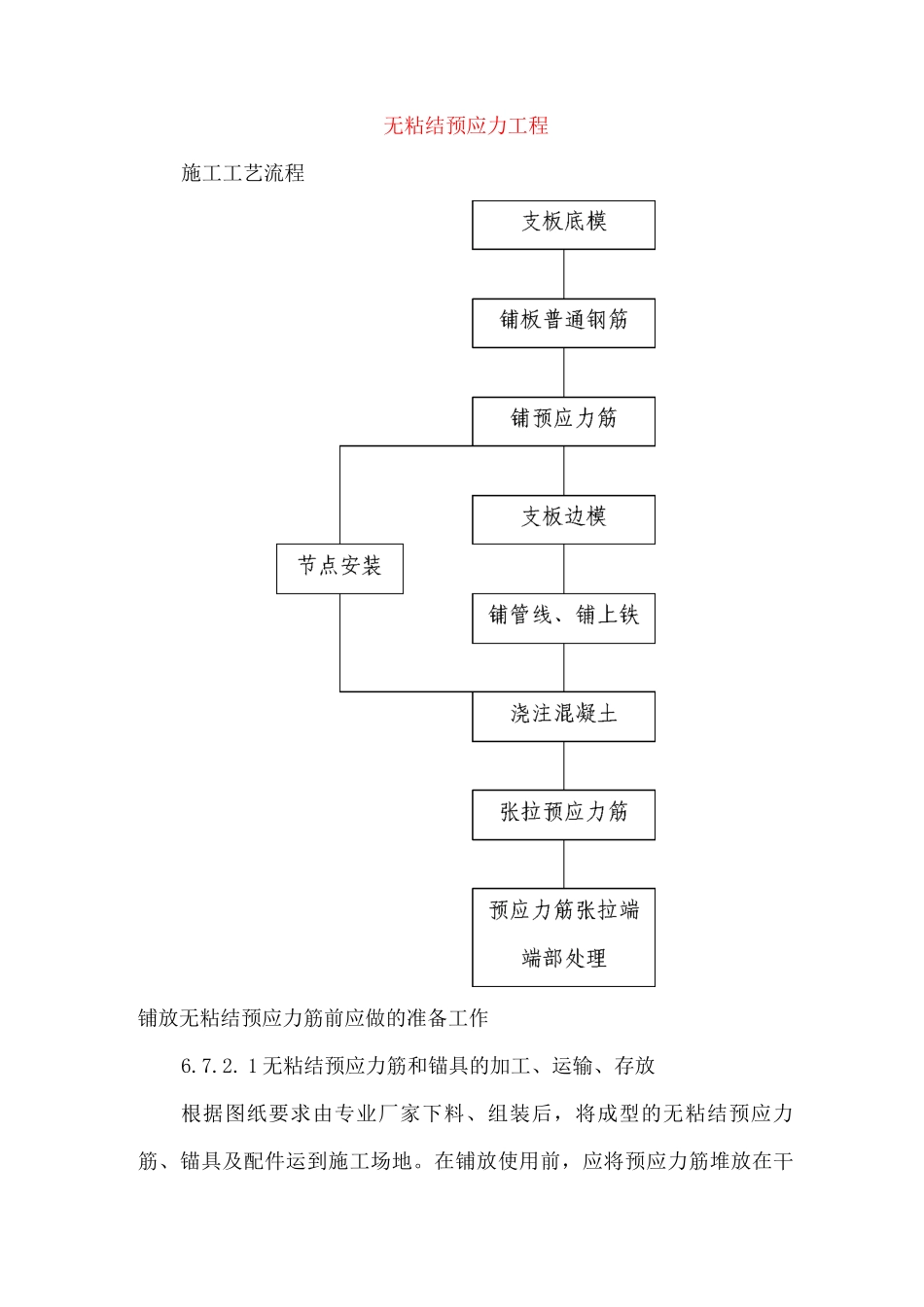

无粘结预应力工程_第1页
1/5

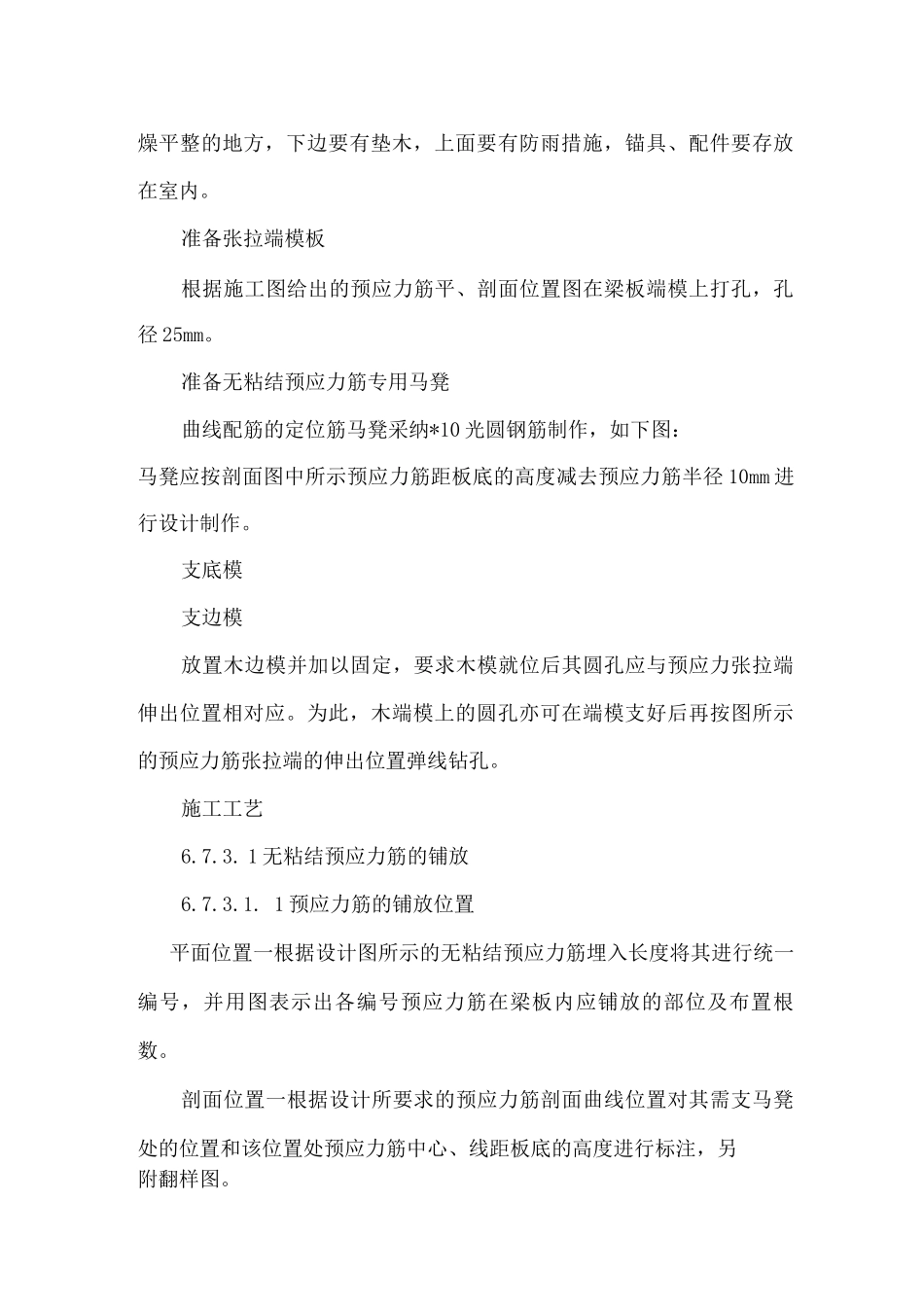

无粘结预应力工程_第2页
2/5

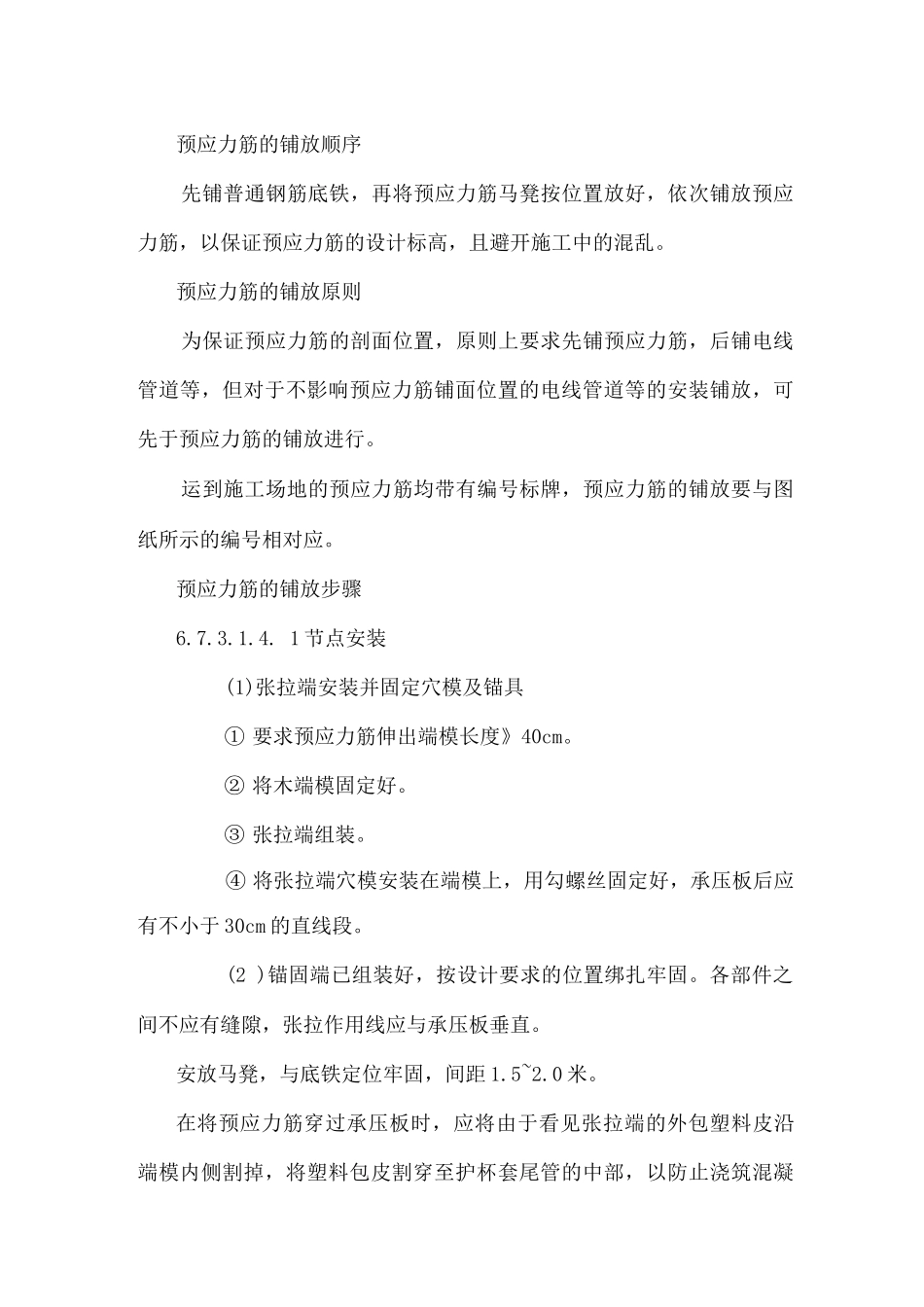

无粘结预应力工程_第3页
3/5
无粘结预应力工程施工工艺流程铺放无粘结预应力筋前应做的准备工作6.7.2. 1 无粘结预应力筋和锚具的加工、运输、存放根据图纸要求由专业厂家下料、组装后,将成型的无粘结预应力筋、锚具及配件运到施工场地。在铺放使用前,应将预应力筋堆放在干燥平整的地方,下边要有垫木,上面要有防雨措施,锚具、配件要存放在室内。准备张拉端模板根据施工图给出的预应力筋平、剖面位置图在梁板端模上打孔,孔径 25mm。准备无粘结预应力筋专用马凳曲线配筋的定位筋马凳采纳*10 光圆钢筋制作,如下图:马凳应按剖面图中所示预应力筋距板底的高度减去预应力筋半径 10mm 进行设计制作。支底模支边模放置木边模并加以固定,要求木模就位后其圆孔应与预应力张拉端伸出位置相对应。为此,木端模上的圆孔亦可在端模支好后再按图所示的预应力筋张拉端的伸出位置弹线钻孔。施工工艺6.7.3. 1 无粘结预应力筋的铺放6.7.3.1. 1 预应力筋的铺放位置平面位置一根据设计图所示的无粘结预应力筋埋入长度将其进行统一编号,并用图表示出各编号预应力筋在梁板内应铺放的部位及布置根数。剖面位置一根据设计所要求的预应力筋剖面曲线位置对其需支马凳处的位置和该位置处预应力筋中心、线距板底的高度进行标注,另附翻样图。预应力筋的铺放顺序先铺普通钢筋底铁,再将预应力筋马凳按位置放好,依次铺放预应力筋,以保证预应力筋的设计标高,且避开施工中的混乱。预应力筋的铺放原则为保证预应力筋的剖面位置,原则上要求先铺预应力筋,后铺电线管道等,但对于不影响预应力筋铺面位置的电线管道等的安装铺放,可先于预应力筋的铺放进行。运到施工场地的预应力筋均带有编号标牌,预应力筋的铺放要与图纸所示的编号相对应。预应力筋的铺放步骤6.7.3.1.4. 1 节点安装(1)张拉端安装并固定穴模及锚具① 要求预应力筋伸出端模长度》40cm。② 将木端模固定好。③ 张拉端组装。④ 将张拉端穴模安装在端模上,用勾螺丝固定好,承压板后应有不小于 30cm 的直线段。(2 )锚固端已组装好,按设计要求的位置绑扎牢固。各部件之间不应有缝隙,张拉作用线应与承压板垂直。安放马凳,与底铁定位牢固,间距 1.5~2.0 米。在将预应力筋穿过承压板时,应将由于看见张拉端的外包塑料皮沿端模内侧割掉,将塑料包皮割穿至护杯套尾管的中部,以防止浇筑混凝土时,裸露的预应力筋与混凝土粘连。在预应力筋的张拉端和锚固端各装上一个螺旋筋,要求螺旋筋要紧贴承压板和锚板。位置确定正确...
