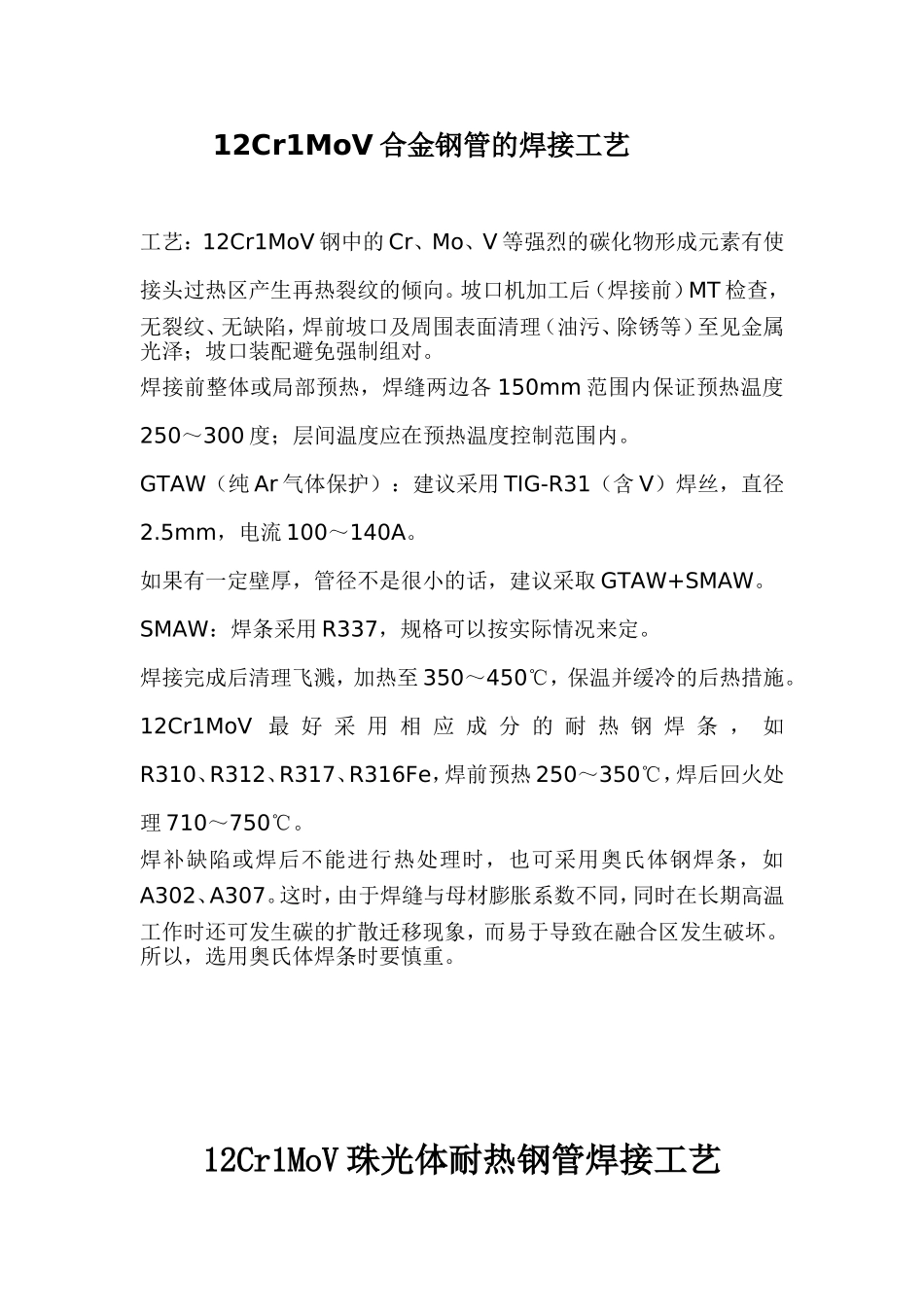

12Cr1MoV合金钢管的焊接工艺VIP免费

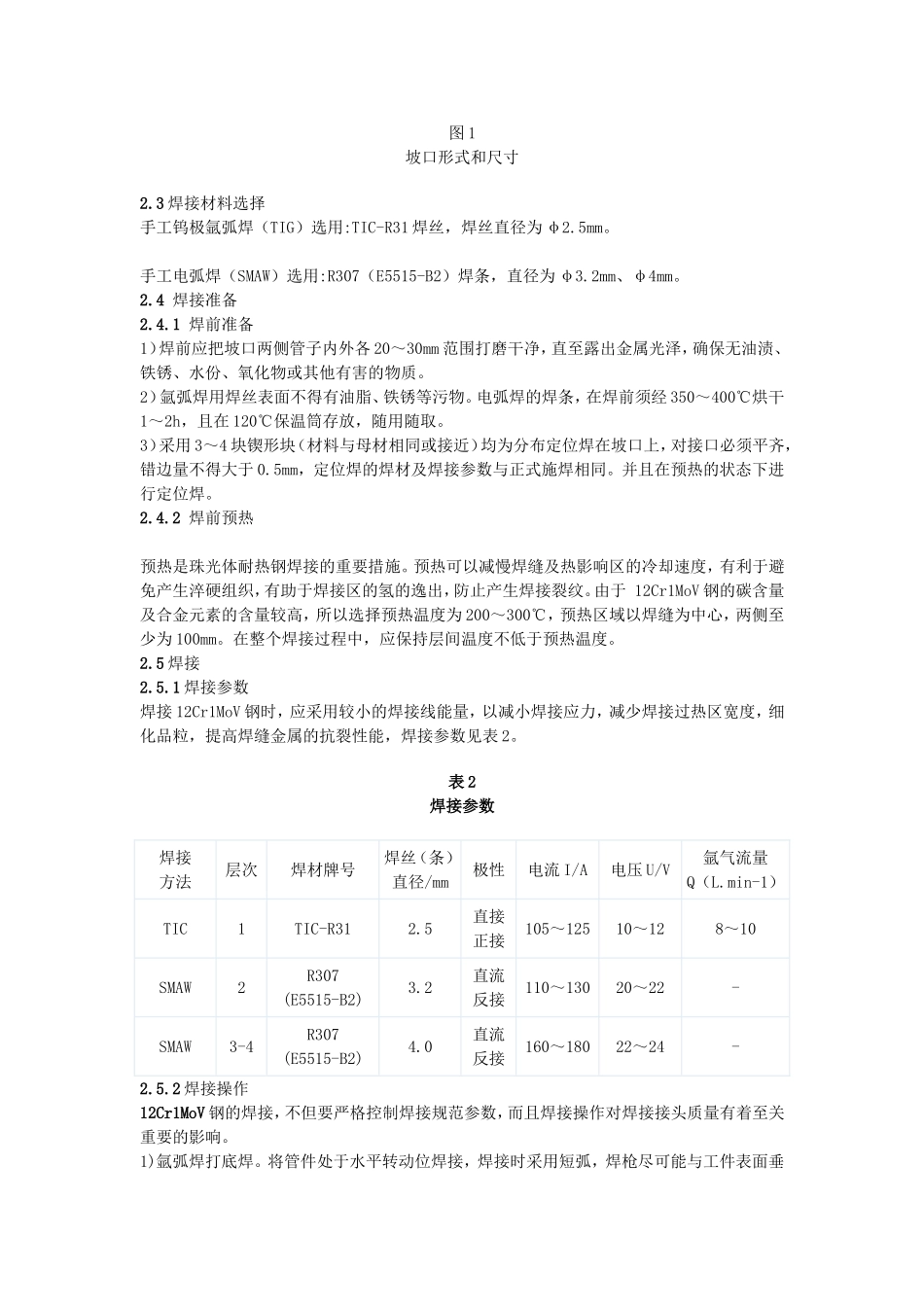

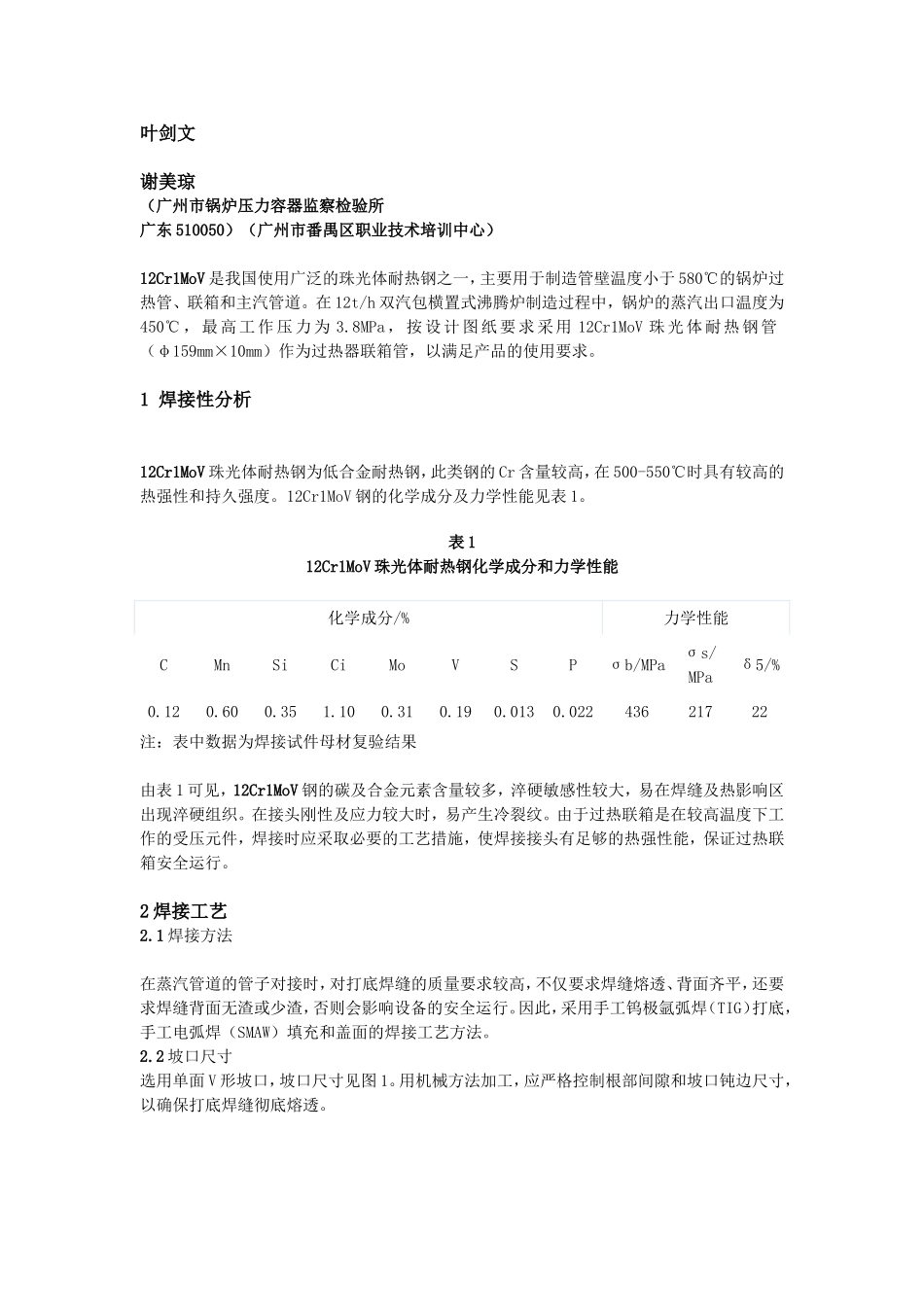

12Cr1MoV合金钢管的焊接工艺工艺：12Cr1MoV钢中的Cr、Mo、V等强烈的碳化物形成元素有使接头过热区产生再热裂纹的倾向。坡口机加工后（焊接前）MT检查，无裂纹、无缺陷，焊前坡口及周围表面清理（油污、除锈等）至见金属光泽；坡口装配避免强制组对。焊接前整体或局部预热，焊缝两边各150mm范围内保证预热温度250～300度；层间温度应在预热温度控制范围内。GTAW（纯Ar气体保护）：建议采用TIG-R31（含V）焊丝，直径2.5mm，电流100～140A。如果有一定壁厚，管径不是很小的话，建议采取GTAW+SMAW。SMAW：焊条采用R337，规格可以按实际情况来定。焊接完成后清理飞溅，加热至350～450℃，保温并缓冷的后热措施。12Cr1MoV最好采用相应成分的耐热钢焊条，如R310、R312、R317、R316Fe，焊前预热250～350℃，焊后回火处理710～750℃。焊补缺陷或焊后不能进行热处理时，也可采用奥氏体钢焊条，如A302、A307。这时，由于焊缝与母材膨胀系数不同，同时在长期高温工作时还可发生碳的扩散迁移现象，而易于导致在融合区发生破坏。所以，选用奥氏体焊条时要慎重。12Cr1MoV珠光体耐热钢管焊接工艺叶剑文谢美琼（广州市锅炉压力容器监察检验所广东510050）（广州市番禺区职业技术培训中心）12Cr1MoV是我国使用广泛的珠光体耐热钢之一，主要用于制造管壁温度小于580℃的锅炉过热管、联箱和主汽管道。在12t/h双汽包横置式沸腾炉制造过程中，锅炉的蒸汽出口温度为450℃，最高工作压力为3.8MPa，按设计图纸要求采用12Cr1MoV珠光体耐热钢管（φ159mm×10mm）作为过热器联箱管，以满足产品的使用要求。1焊接性分析12Cr1MoV珠光体耐热钢为低合金耐热钢，此类钢的Cr含量较高，在500-550℃时具有较高的热强性和持久强度。12Cr1MoV钢的化学成分及力学性能见表1。表112Cr1MoV珠光体耐热钢化学成分和力学性能化学成分/%力学性能CMnSiCiMoVSPσb/MPaσs/MPaδ5/%0.120.600.351.100.310.190.0130.02243621722注：表中数据为焊接试件母材复验结果由表1可见，12Cr1MoV钢的碳及合金元素含量较多，淬硬敏感性较大，易在焊缝及热影响区出现淬硬组织。在接头刚性及应力较大时，易产生冷裂纹。由于过热联箱是在较高温度下工作的受压元件，焊接时应采取必要的工艺措施，使焊接接头有足够的热强性能，保证过热联箱安全运行。2焊接工艺2.1焊接方法在蒸汽管道的管子对接时，对打底焊缝的质量要求较高，不仅要求焊缝熔透、背面齐平，还要求焊缝背面无渣或少渣，否则会影响设备的安全运行。因此，采用手工钨极氩弧焊（TIG）打底，手工电弧焊（SMAW）填充和盖面的焊接工艺方法。2.2坡口尺寸选用单面V形坡口，坡口尺寸见图1。用机械方法加工，应严格控制根部间隙和坡口钝边尺寸，以确保打底焊缝彻底熔透。图1坡口形式和尺寸2.3焊接材料选择手工钨极氩弧焊（TIG）选用:TIC-R31焊丝，焊丝直径为φ2.5mm。手工电弧焊（SMAW）选用:R307（E5515-B2）焊条，直径为φ3.2mm、φ4mm。2.4焊接准备2.4.1焊前准备1）焊前应把坡口两侧管子内外各20～30mm范围打磨干净，直至露出金属光泽，确保无油渍、铁锈、水份、氧化物或其他有害的物质。2）氩弧焊用焊丝表面不得有油脂、铁锈等污物。电弧焊的焊条，在焊前须经350～400℃烘干1～2h，且在120℃保温筒存放，随用随取。3）采用3～4块锲形块（材料与母材相同或接近）均为分布定位焊在坡口上，对接口必须平齐，错边量不得大于0.5mm，定位焊的焊材及焊接参数与正式施焊相同。并且在预热的状态下进行定位焊。2.4.2焊前预热预热是珠光体耐热钢焊接的重要措施。预热可以减慢焊缝及热影响区的冷却速度，有利于避免产生淬硬组织，有助于焊接区的氢的逸出，防止产生焊接裂纹。由于12Cr1MoV钢的碳含量及合金元素的含量较高，所以选择预热温度为200～300℃，预热区域以焊缝为中心，两侧至少为100mm。在整个焊接过程中，应保持层间温度不低于预热温度。2.5焊接2.5.1焊接参数焊接12Cr1MoV钢时，应采用较小的焊接线能量，以减小焊接应力，减少焊接过热区宽度，细化品粒，提高焊缝金属的抗裂性能，焊接参数见表2。表2焊接参数焊接方法层次焊材牌号焊丝（条）直径/mm极性电流I/A电压U/V氩气流量Q（L.min-1）TIC1TIC...
