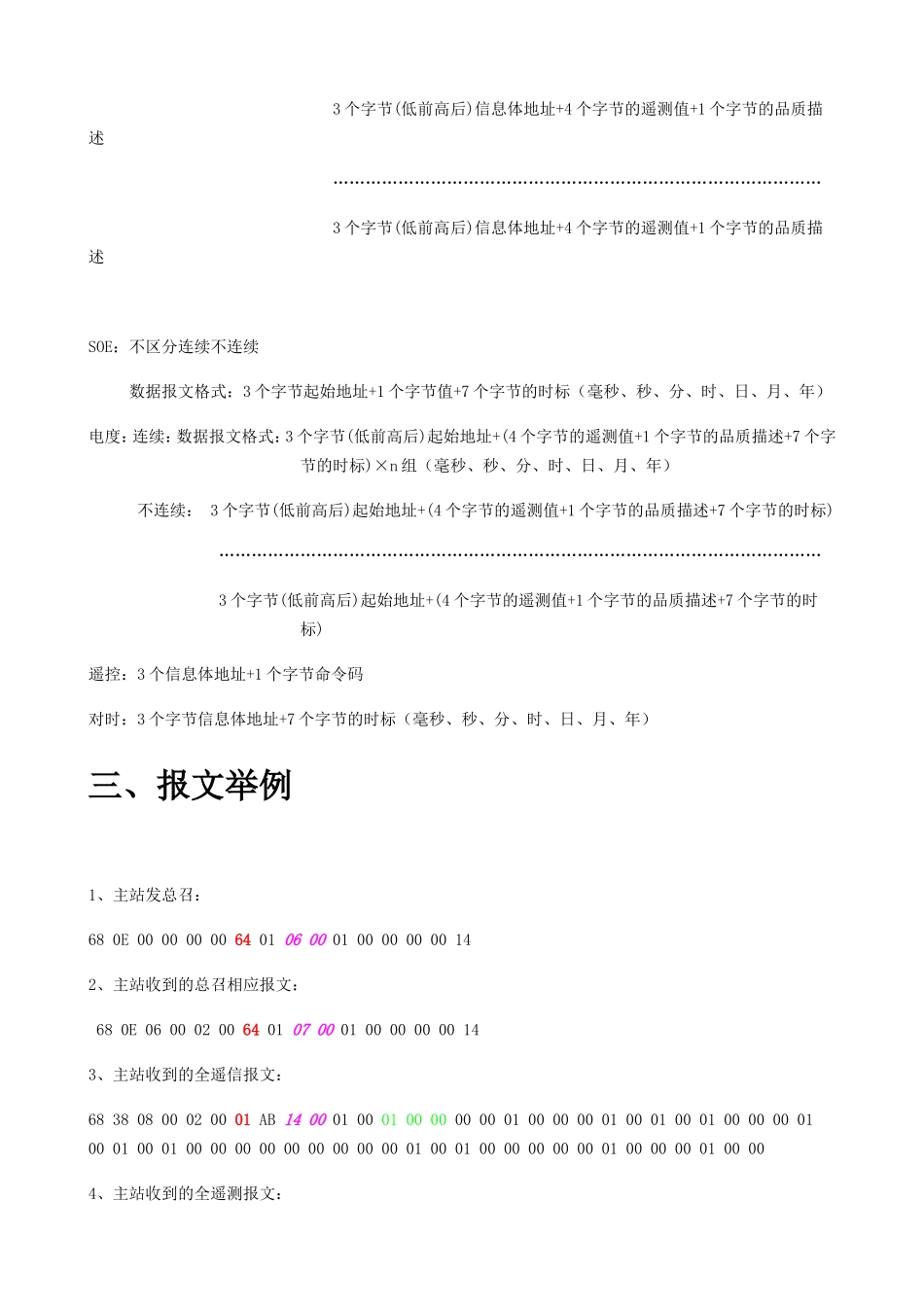

IEC104规约报文解析一、固定长度报文：111、格式：启动字符长度控制域一控制域二控制域三控制域四启动字符：68长度：该字节之后的报文的字节数目。短帧都为042、常见帧：启动链路：680407000000启动链路确认：68040B000000测试帧：680443000000测试确认：680483000000监视帧：680401000000二、可变长度报文1、格式：启动字符长度控制域一控制域二控制域三控制域四类型标识符可变结构限定词传送原因高字节传送原因低字节公共地址高字节公共地址低字节数据启动字符：68长度：该字节之后的报文的字节数目类型标识：0x01：单点遥信0x09：归一化遥测（整型）0x0D：浮点型遥测0x03：双点遥信0x1e：SOE（事件记录）0x67：对时0x25：电度0x64：总召0x2d：单点遥控0x2e：双点遥控可变结构限定词：最高位表示数据是否连续，1：连续，0：不连续，低7位表示报文中包含的数据的个数。传送原因：0x06：激活0x07：激活确认0xA：激活终止0x8：停止激活0x09：激活停止确认公共地址：设备地址2、常见报文的格式：点号=起始地址或者信息体地址－104规约中配置的起始地址遥信：连续：数据报文的格式：3个字节(低前高后)起始地址+n个字节的遥信值不连续：数据报文的格式：3个字节(低前高后)信息体地址+1个字节的遥信值3个字节(低前高后)信息体地址+1个字节的遥信值………………………………………………………3个字节(低前高后)信息体地址+1个字节的遥信值遥测：连续：数据报文的格式：3个字节(低前高后)起始地址+(4个字节的遥测值+1个字节的品质描述)×n组不连续：数据报文的格式：3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述………………………………………………………………………………3个字节(低前高后)信息体地址+4个字节的遥测值+1个字节的品质描述SOE：不区分连续不连续数据报文格式：3个字节起始地址+1个字节值+7个字节的时标（毫秒、秒、分、时、日、月、年）电度：连续：数据报文格式：3个字节(低前高后)起始地址+(4个字节的遥测值+1个字节的品质描述+7个字节的时标)×n组（毫秒、秒、分、时、日、月、年）不连续：3个字节(低前高后)起始地址+(4个字节的遥测值+1个字节的品质描述+7个字节的时标)…………………………………………………………………………………………………3个字节(低前高后)起始地址+(4个字节的遥测值+1个字节的品质描述+7个字节的时标)遥控：3个信息体地址+1个字节命令码对时：3个字节信息体地址+7个字节的时标（毫秒、秒、分、时、日、月、年）三、报文举例1、主站发总召：680E00000000640106000100000000142、主站收到的总召相应报文：680E06000200640107000100000000143、主站收到的全遥信报文：68380800020001AB14000100010000000001000000010001000100000001000100010000000000000000000100010000000000010000000100004、主站收到的全遥测报文：68F30A0002000DAE14000100014C009A994141003433974100676608C20033330342002E33234100676692C1006666AAC1009A9919B6009A9911C10000004A4200CECC47C300989941C200CF8C89C30036332942006666D342009B193143000200AB43009A19474300CE4C78C3000000C9420035337DC30000005DC300FFFFE6C20068E6D84300CBCCC84100CFCCD0C1009C59E6C300CFCCE0C3009A99AE4200CA2C4B4400CDCC8C3600666680C200018025C30096F9A1C40066660CC3000180B44300626694C200666618C40067661CC3009A9970C3000180CDC3000180D24300CA0C6D4400666626380097395644006C6638C2004、主站收到的总召结束报文：680E0C00020064010A000100000000145、主站发送的对时报文：681402000E006701060001000000008E6D2C0B2F0B0A6、主站收到的对时返回：68140E0004006701070001000000008E6D2C0B2F0B0A7、主站收到的SOE报文：6820120004001E02030001000300000099AF3A131E03000300010099AF3A131E03008、主站发送的遥控预置报文680E000000002E01060000000160008d9、主站收到的遥控预置返校报文680E000000002E01070000000160008d10、主站发送的遥控执行报文680E000000002E01060000000160000d11、主站收到...
