暖通机房大小估算

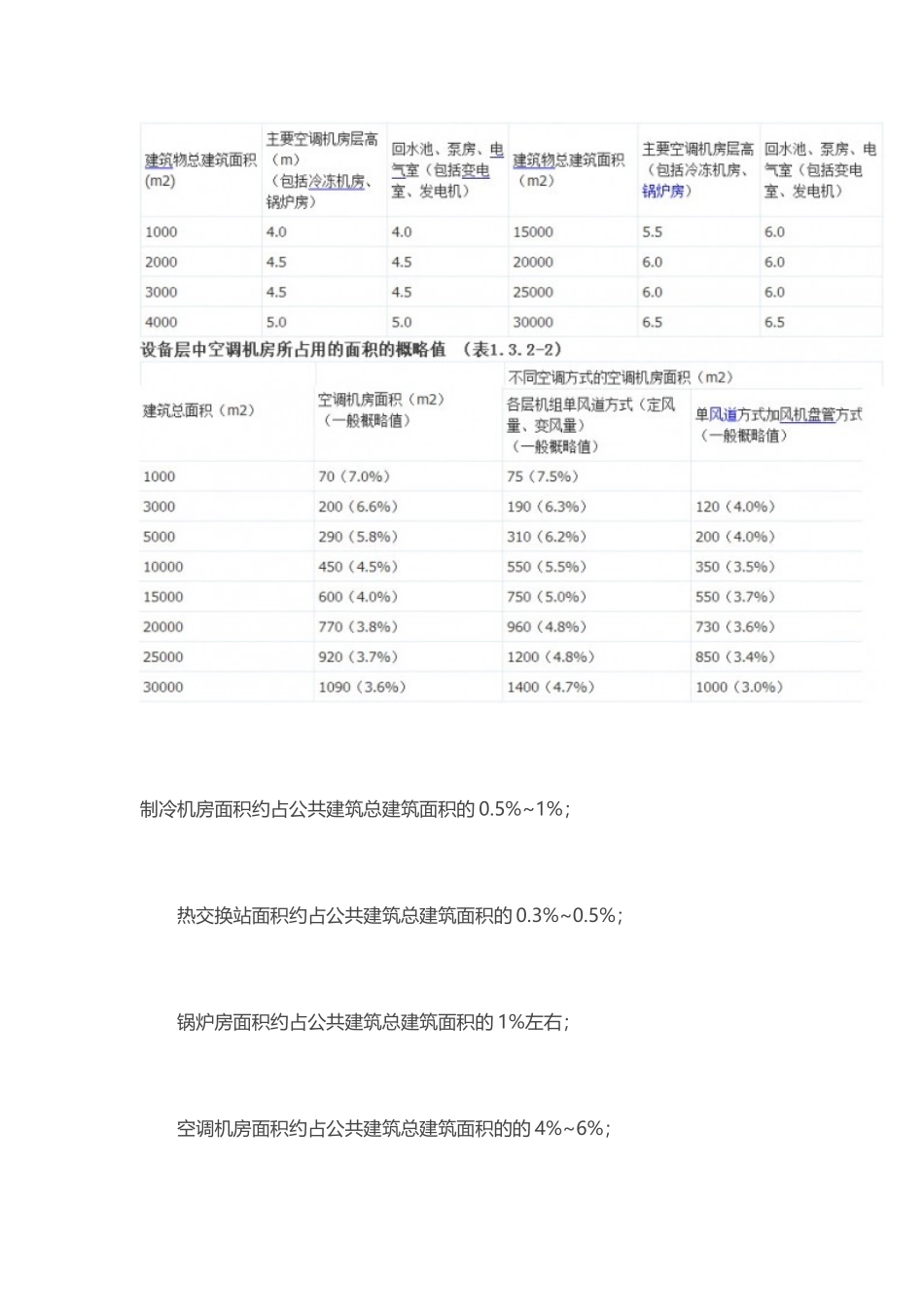

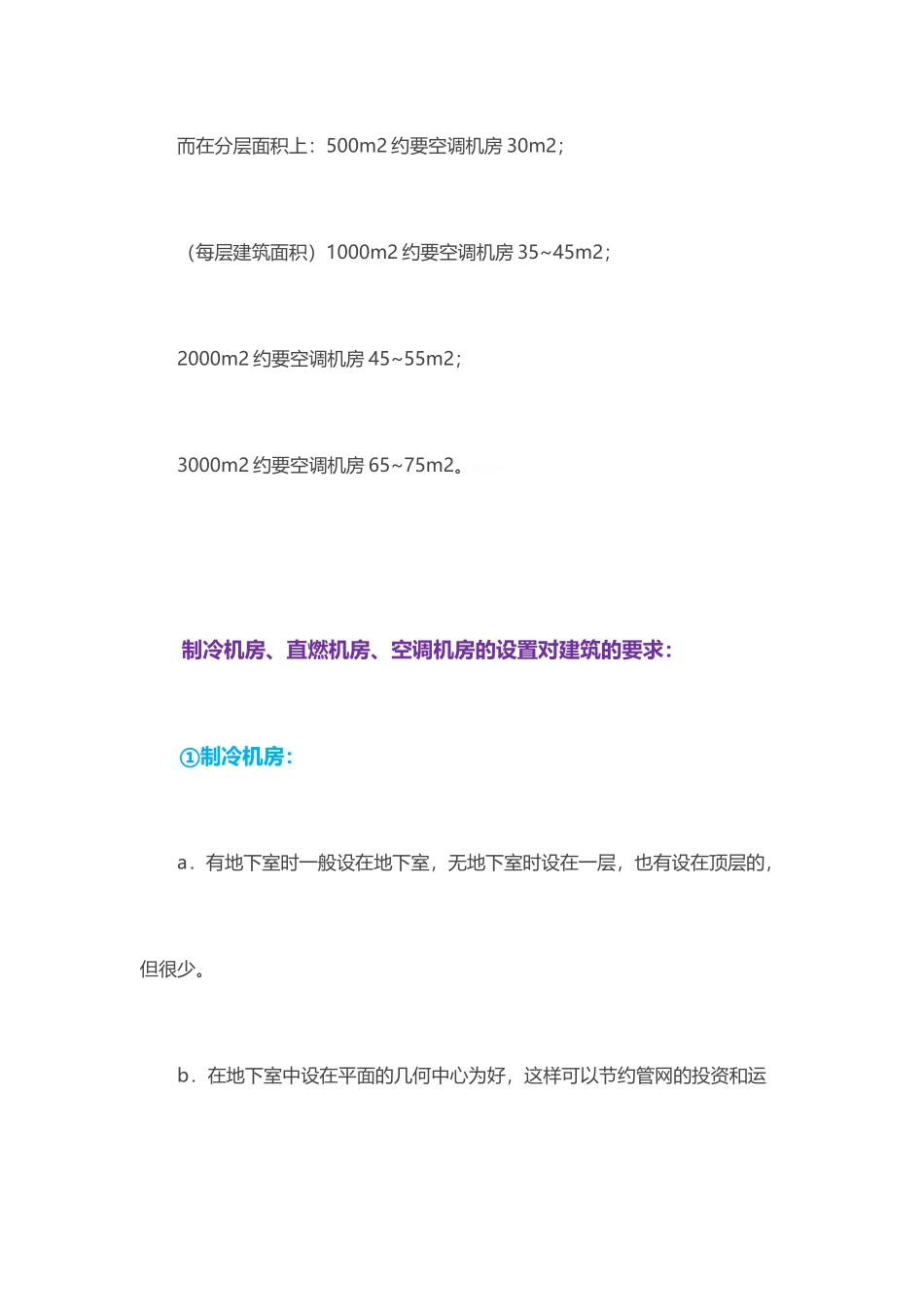

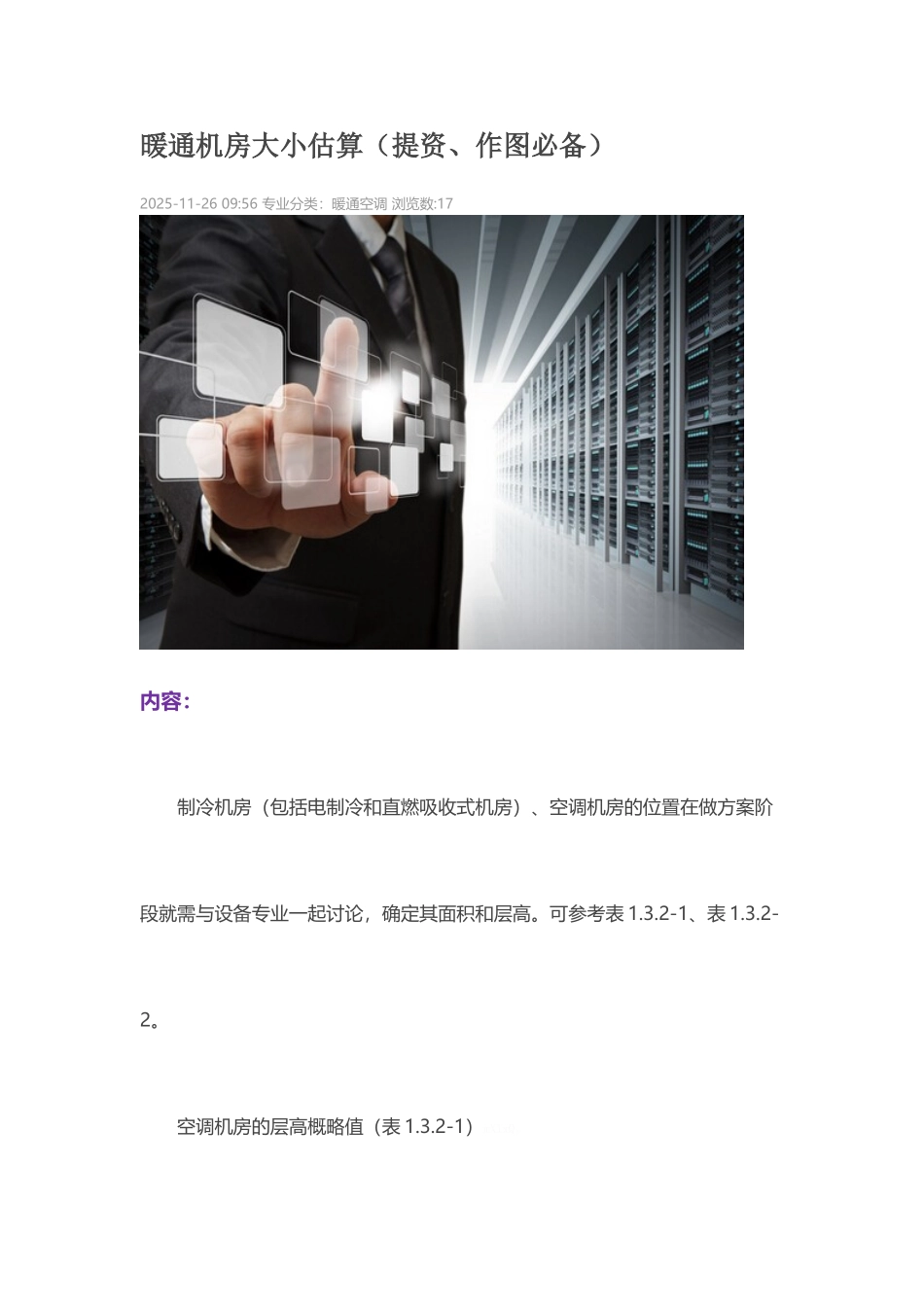

暖通机房大小估算（提资、作图必备）2025-11-26 09:56 专业分类：暖通空调 浏览数:17 内容： 制冷机房（包括电制冷和直燃吸收式机房）、空调机房的位置在做方案阶段就需与设备专业一起讨论，确定其面积和层高。可参考表 1.3.2-1、表 1.3.2-2。 空调机房的层高概略值（表 1.3.2-1）mX1xQ。 制冷机房面积约占公共建筑总建筑面积的 0.5%~1%； 热交换站面积约占公共建筑总建筑面积的 0.3%~0.5%； 锅炉房面积约占公共建筑总建筑面积的 1%左右； 空调机房面积约占公共建筑总建筑面积的的 4%~6%； 而在分层面积上：500m2 约要空调机房 30m2； （每层建筑面积）1000m2 约要空调机房 35~45m2； 2000m2 约要空调机房 45~55m2； 3000m2 约要空调机房 65~75m2。QXcpG。 制冷机房、直燃机房、空调机房的设置对建筑的要求： ①制冷机房： a．有地下室时一般设在地下室，无地下室时设在一层，也有设在顶层的，但很少。 b．在地下室中设在平面的几何中心为好，这样可以节约管网的投资和运行的水泵能耗，因为管道短则系统阻力小，故水泵的扬程低，耗能少。 c．要靠近变配电站和水泵房。 d．要考虑管网的出路。 e．要有机器搬进搬出的孔洞。 f．制冷机房的高度要求（净高）： 电制冷机房 大型 h=4.5m；小型 h=3.5m。 直燃机房 大型 h=5m；小型 h=4m。z5qpt。 ②直燃机房： 直燃机房的特别要求： 因为燃气有防火防烟要求，按燃气法律规范和防火法律规范的要求，其机房的位置应当符合以下要求： a．有直接对外的门窗。 b．有通风换气。 c．在地下室时有泄烟面。RUwwW。 ③空调机房： a．空调机房的楼板荷载为 700~800kg/m2。 如 a．800m2 的多功能厅 2×30000m3/h，机房面积 50m2。 b.办公楼每 1000m2 约需 50m2 机房面积，占 5%。空调机房应当放在每个防火分区内，不能把这个防火分区的机房，放在另一个防火分区内。 c.空调机房在平面上与主要房间至少应有一室之隔，为的是避开噪声振动给使用带来无法解决的先天不足。 d.空调机房的门应为甲级防火隔声门。 e.管道井（风管道井和风道井，还有电缆井）：有一条很重要，就是燃气管道不允许设在管井里。一定要设时，要设单独管井，还得做管井通风。管道井约占总建筑面积的 1%~2%。风道井分为防、排烟管井，每个防烟楼梯间附近都得有 1~2m2 的防、排烟管井。 以上内容适用于估算，准确数值须详细布置计算。POn4t。
