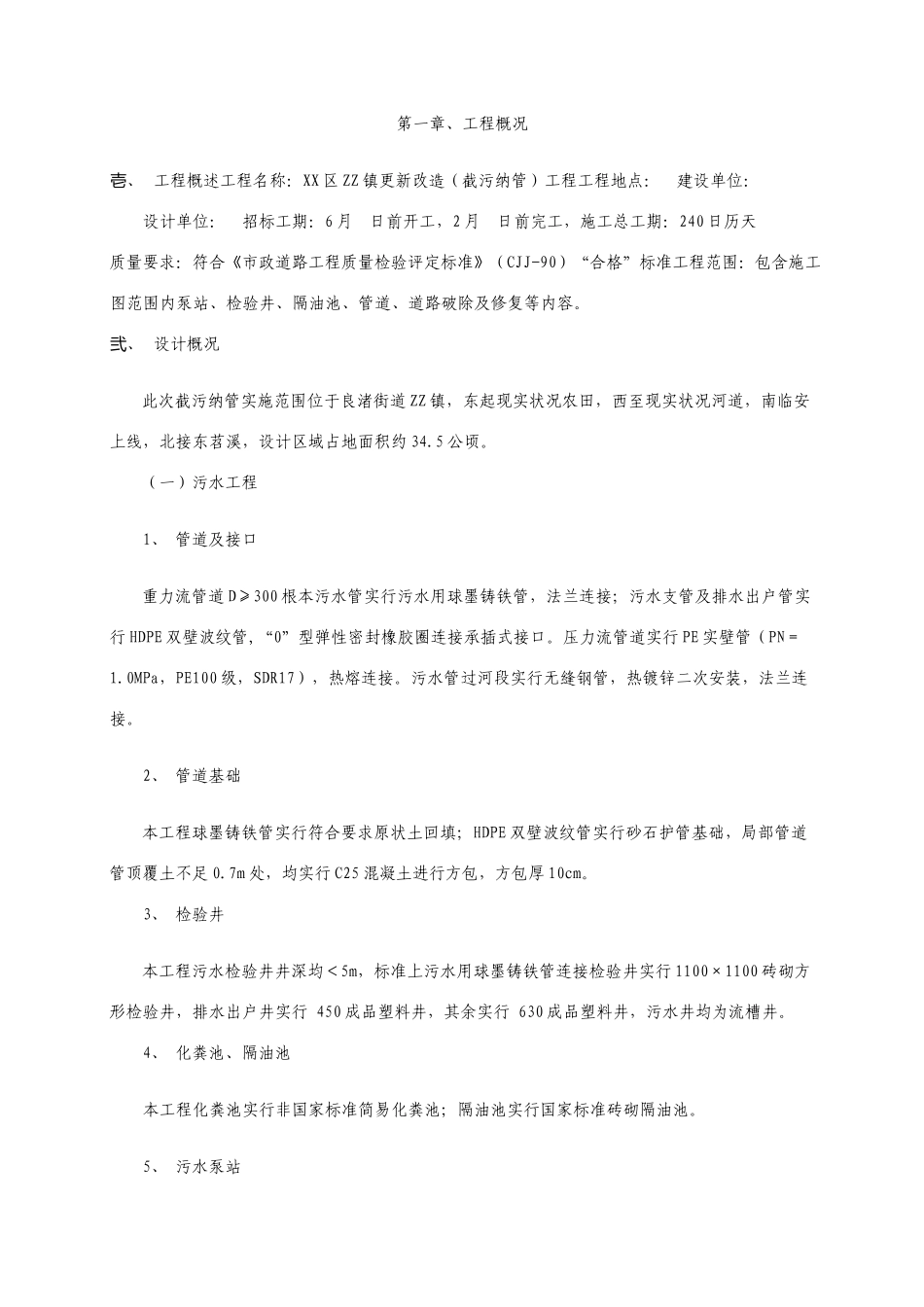

第一章、工程概况 、壱工程概述工程名称：XX 区 ZZ 镇更新改造（截污纳管）工程工程地点： 建设单位： 设计单位： 招标工期：6 月 日前开工，2 月 日前完工，施工总工期：240 日历天 质量要求：符合《市政道路工程质量检验评定标准》（CJJ-90）“合格”标准工程范围：包含施工图范围内泵站、检验井、隔油池、管道、道路破除及修复等内容
、弐设计概况 此次截污纳管实施范围位于良渚街道 ZZ 镇，东起现实状况农田，西至现实状况河道，南临安上线，北接东苕溪，设计区域占地面积约 34
（一）污水工程 1、 管道及接口 重力流管道 D≥300 根本污水管实行污水用球墨铸铁管，法兰连接；污水支管及排水出户管实行 HDPE 双壁波纹管,“0”型弹性密封橡胶圈连接承插式接口
压力流管道实行 PE 实壁管（PN＝1
0MPa，PE100 级，SDR17），热熔连接
污水管过河段实行无缝钢管，热镀锌二次安装，法兰连接
2、 管道基础 本工程球墨铸铁管实行符合要求原状土回填；HDPE 双壁波纹管实行砂石护管基础，局部管道管顶覆土不足 0
7m 处，均实行 C25 混凝土进行方包，方包厚 10cm
3、 检验井 本工程污水检验井井深均＜5m，标准上污水用球墨铸铁管连接检验井实行 1100×1100 砖砌方形检验井，排水出户井实行 450 成品塑料井，其余实行 630 成品塑料井，污水井均为流槽井
4、 化粪池、隔油池 本工程化粪池实行非国家标准简易化粪池；隔油池实行国家标准砖砌隔油池

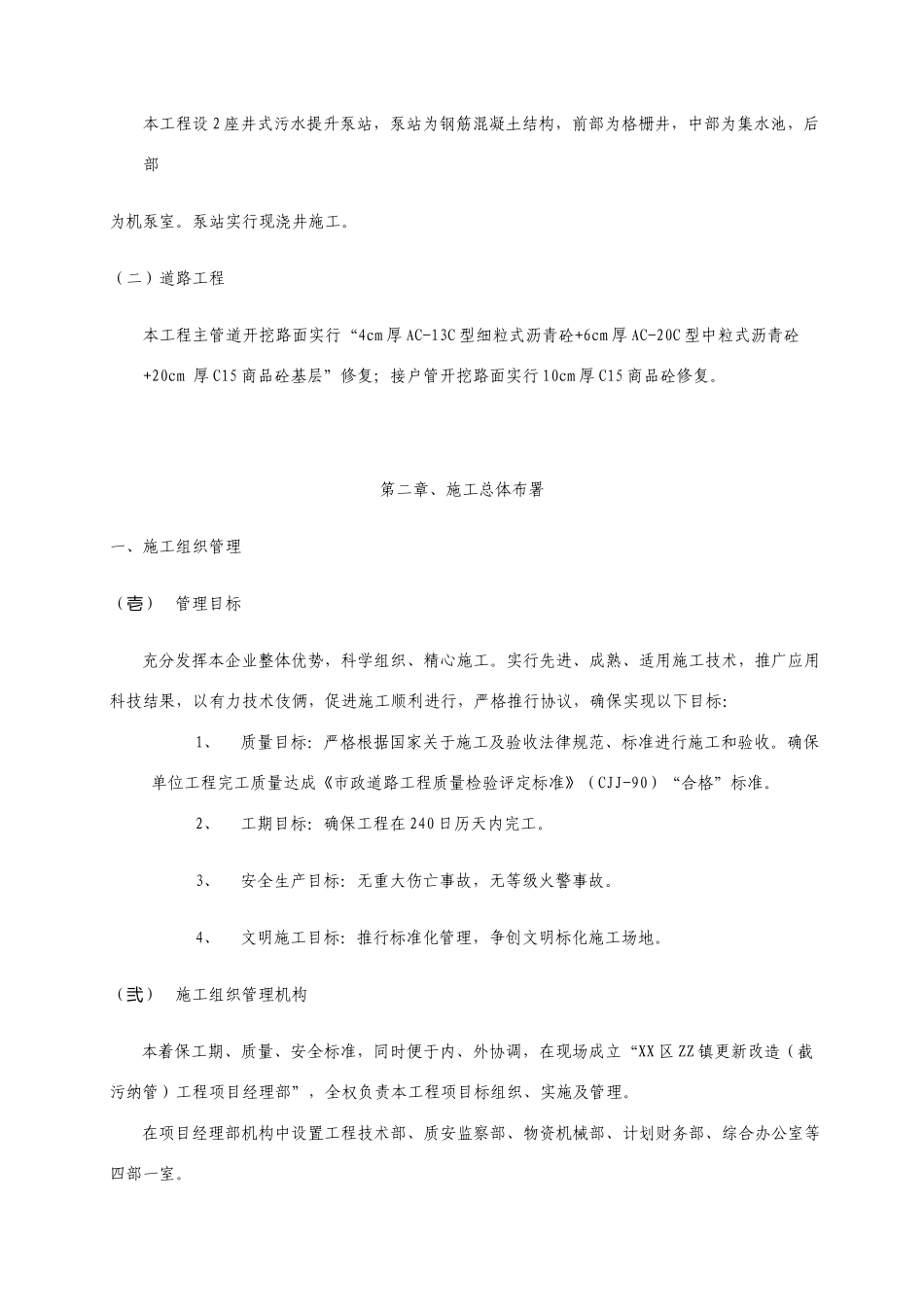

5、 污水泵站 本工程设 2 座井式污水提升泵站，泵站为钢筋混凝土结构，前部为格栅井，中部为集水池，后部为机泵室
泵站实行现浇井施工
（二）道路工程 本工程主管道开挖路面实行“4cm 厚 AC-13C 型细粒式沥青砼+6cm 厚 AC-20C 型中粒式沥青砼+20cm 厚 C15 商品砼基
