TN，IT，TT 三种供电系统VIP免费

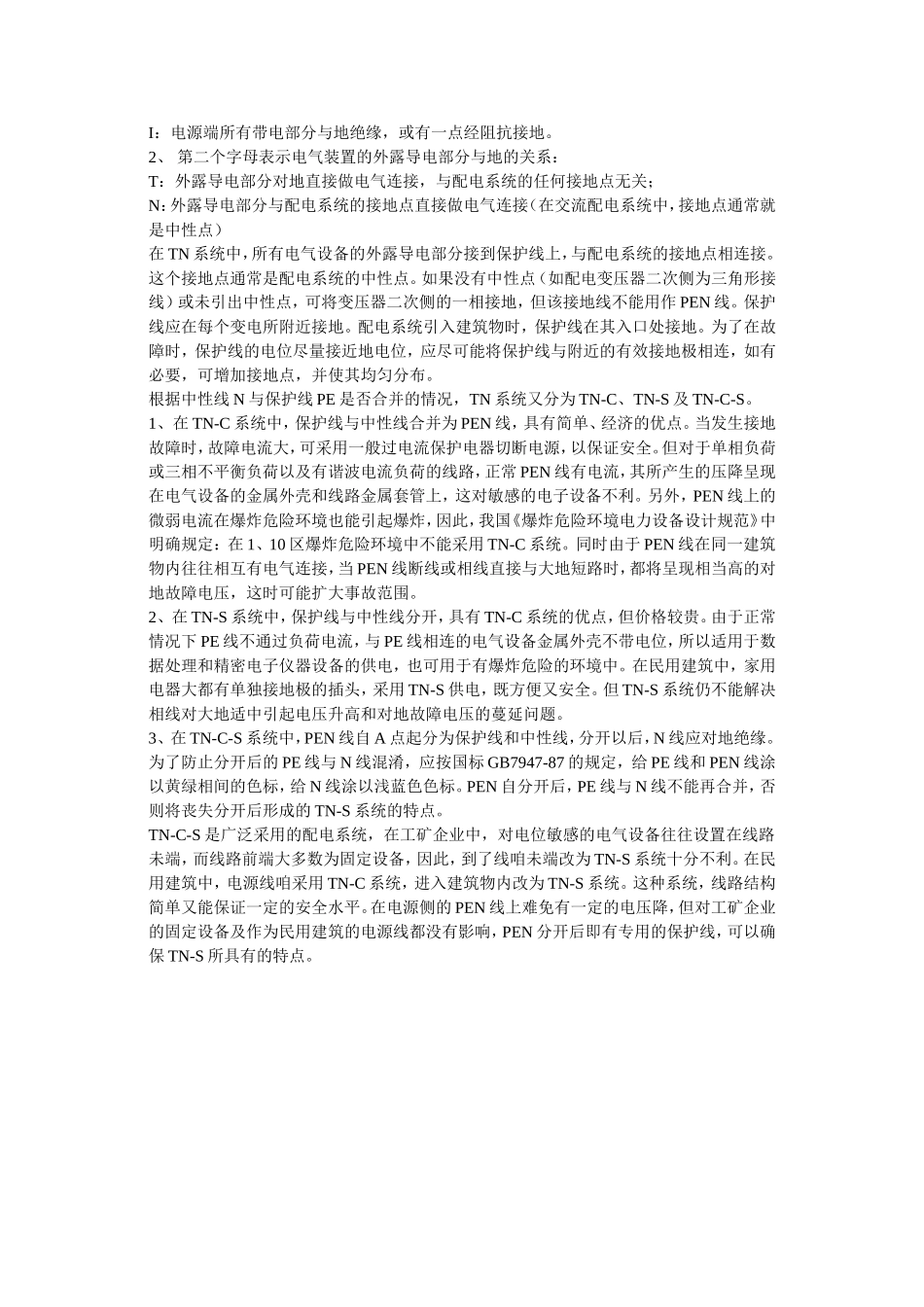

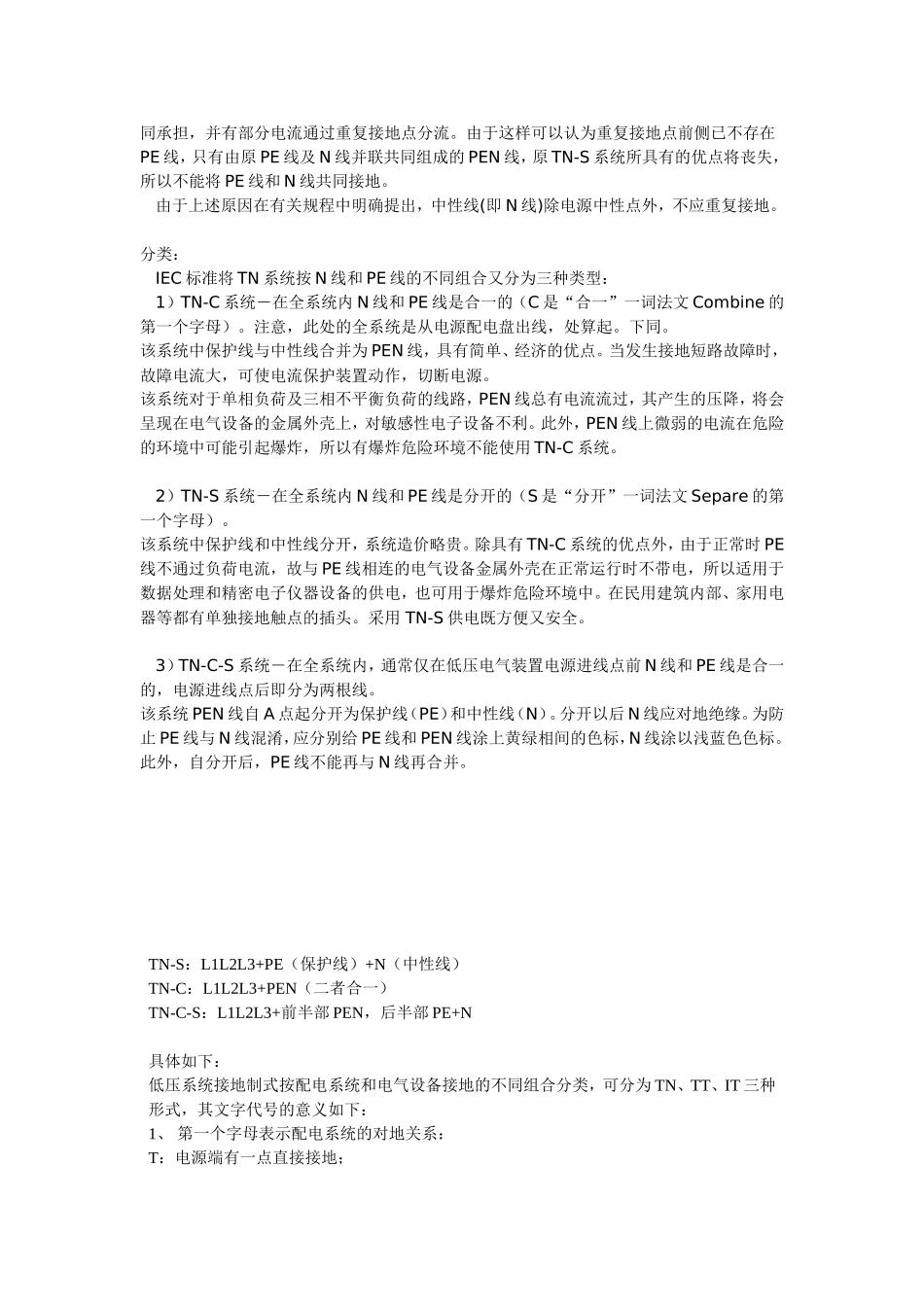

供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。电力供电系统大致可分为TN，IT，TT三种，其中TN系统又分为TN-C，TN-S，TN-C-S三种表现形式。一，TN系统定义：中性点直接接地，电气装置的外露可接近导体通过保护接地线与该接地点相连接，即设备不单独接地，只系统接地的低压配电系统。TN系统，称作保护接零。当故障使电气设备金属外壳带电时，形成相线和零线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。工作原理：在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。TN系统的电力系统有一点直接接地，电气装置的外露可导电部分通过保护导体与该点连接。TN系统通常是一个中性点接地的三相电网系统。其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。形成金属性单相短路，从而产生足够大的短路电流，使保护装置能可靠动作，将故障切除。如果将工作零线N重复接地，碰壳短路时，一部分电流就可能分流于重复接地点，会使保护装置不能可靠动作或拒动，使故障扩大化。在TN系统中，也就是三相五线制中，因N线与PE线是分开敷设，并且是相互绝缘的，同时与用电设备外壳相连接的是PE线而不是N线。因此我们所关心的最主要的是PE线的电位，而不是N线的电位，所以在TN-S系统中重复接地不是对N线的重复接地。如果将PE线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地点与配电变压器工作接地点之间的接线已无PE线和N线的区别，原由N线承担的中性线电流变为由N线和PE线共同承担，并有部分电流通过重复接地点分流。由于这样可以认为重复接地点前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN-S系统所具有的优点将丧失，所以不能将PE线和N线共同接地。由于上述原因在有关规程中明确提出，中性线(即N线)除电源中性点外，不应重复接地。分类：IEC标准将TN系统按N线和PE线的不同组合又分为三种类型：1）TN-C系统―在全系统内N线和PE线是合一的（C是“合一”一词法文Combine的第一个字母）。注意，此处的全系统是从电源配电盘出线，处算起。下同。该系统中保护线与中性线合并为PEN线，具有简单、经济的优点。当发生接地短路故障时，故障电流大，可使电流保护装置动作，切断电源。该系统对于单相负荷及三相不平衡负荷的线路，PEN线总有电流流过，其产生的压降，将会呈现在电气设备的金属外壳上，对敏感性电子设备不利。此外，PEN线上微弱的电流在危险的环境中可能引起爆炸，所以有爆炸危险环境不能使用TN-C系统。2）TN-S系统―在全系统内N线和PE线是分开的（S是“分开”一词法文Separe的第一个字母）。该系统中保护线和中性线分开，系统造价略贵。除具有TN-C系统的优点外，由于正常时PE线不通过负荷电流，故与PE线相连的电气设备金属外壳在正常运行时不带电，所以适用于数据处理和精密电子仪器设备的供电，也可用于爆炸危险环境中。在民用建筑内部、家用电器等都有单独接地触点的插头。采用TN-S供电既方便又安全。3）TN-C-S系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。该系统PEN线自A点起分开为保护线（PE）和中性线（N）。分开以后N线应对地绝缘。为防止PE线与N线混淆，应分别给PE线和PEN线涂上黄绿相间的色标，N线涂以浅蓝色色标。此外，自分开后，PE线不能再与N线再合并。TN-S：L1L2L3+PE（保护线）+N（中性线）TN-C：L1L2L3+PEN（二者合一）TN-C-S：L1L2L3+前半部PEN，后半部PE+N具体如下：低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT三种形式，其文字代号的意义如下：1、第一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。2、第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通...
