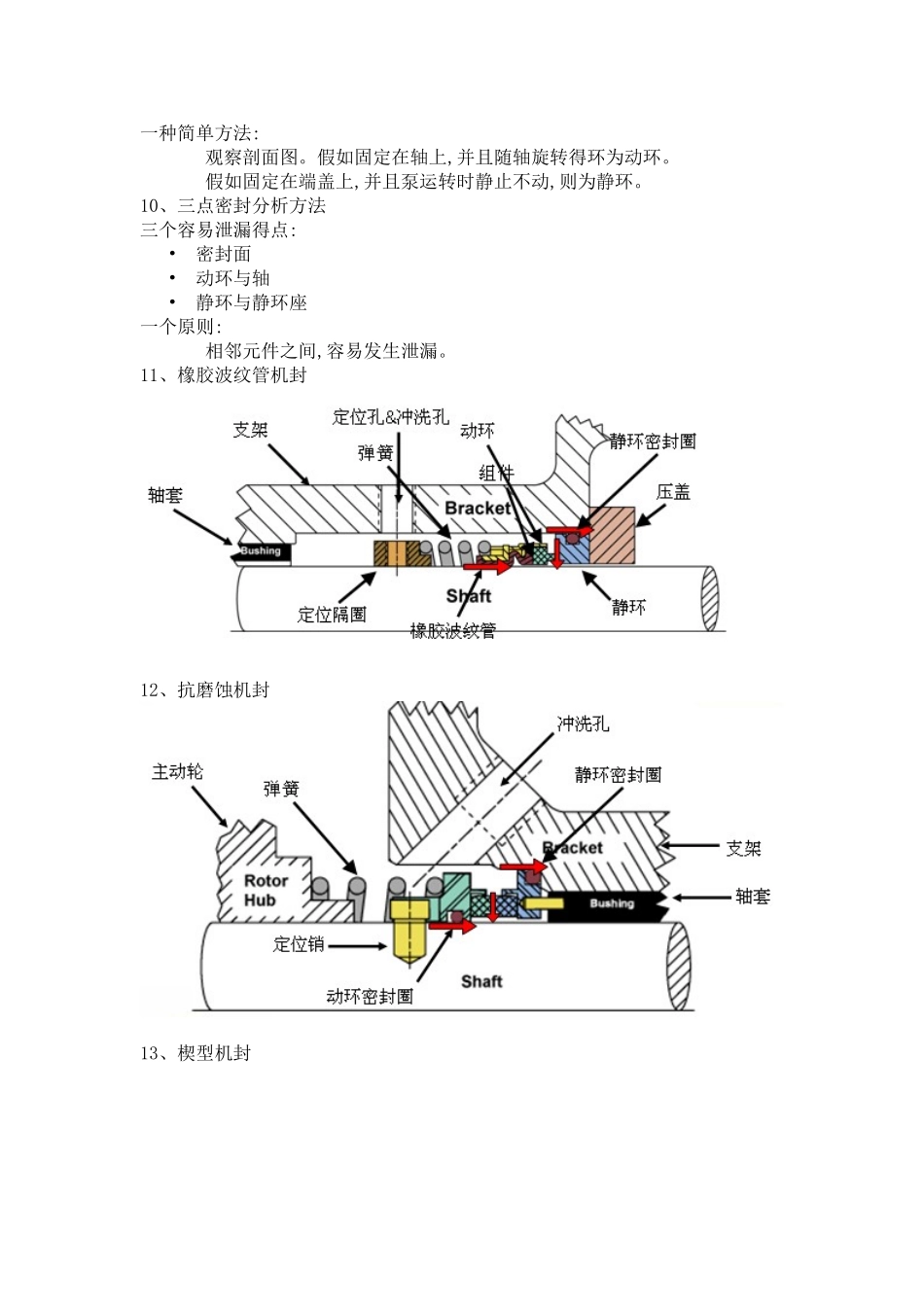

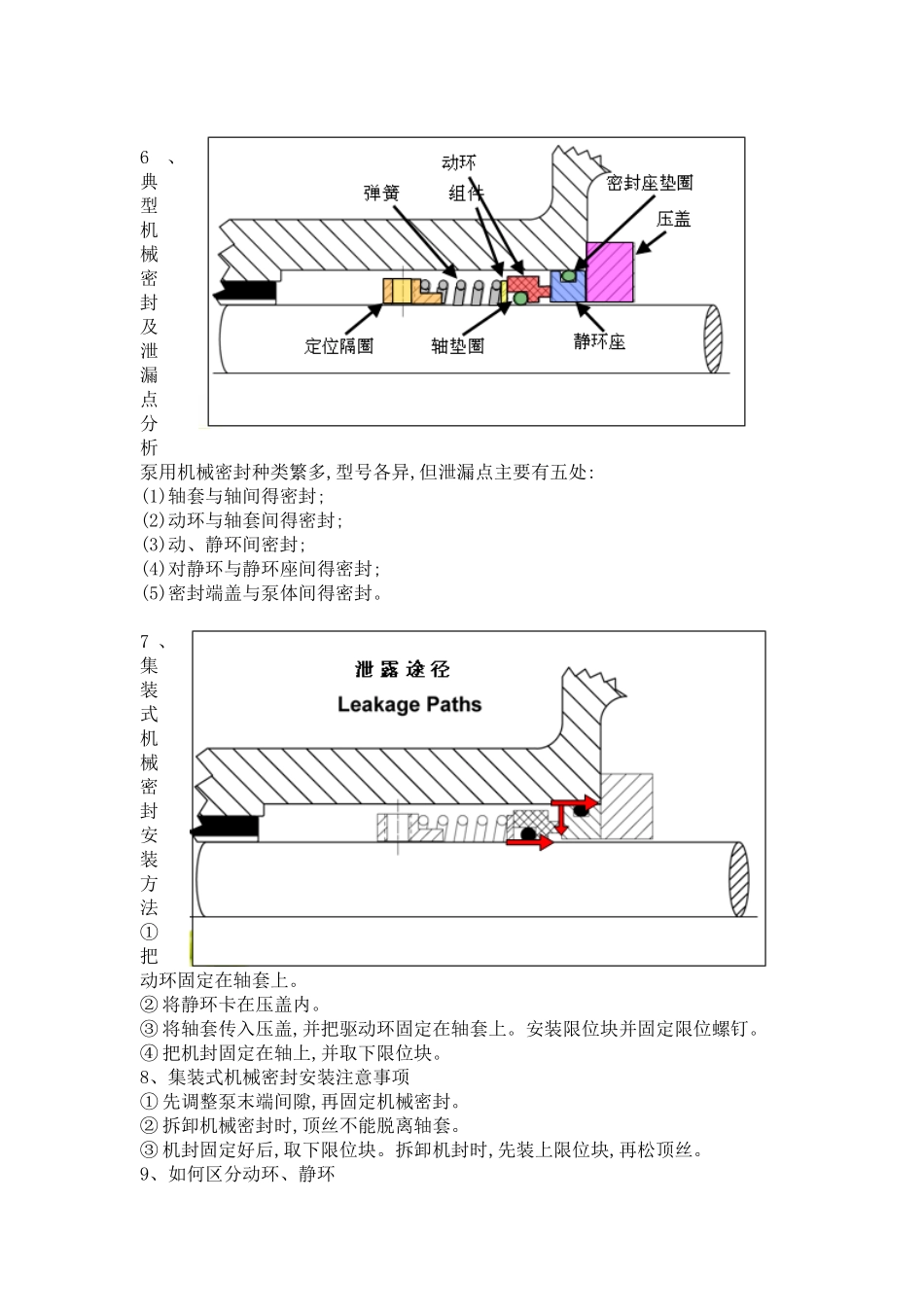

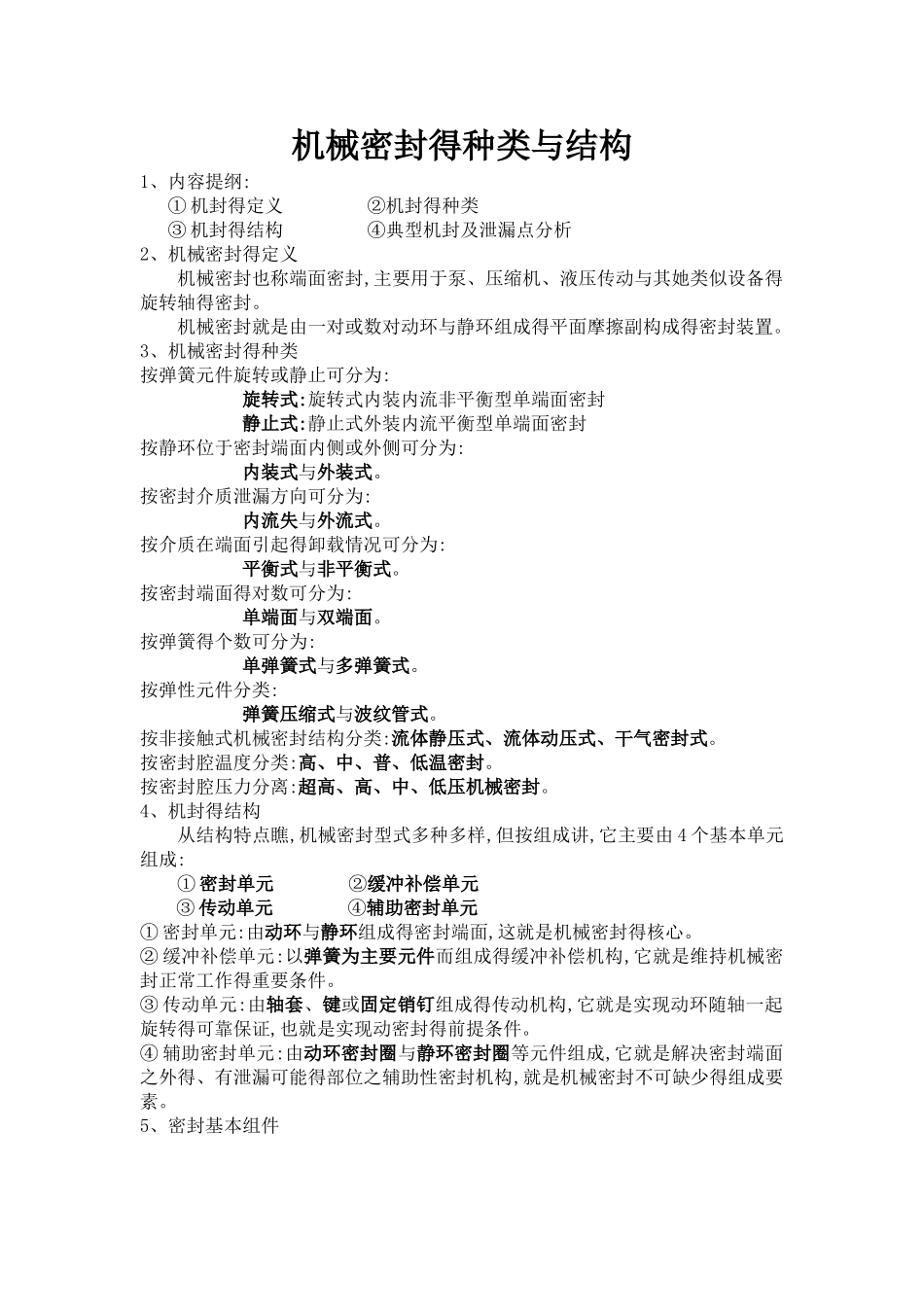

机械密封得种类与结构1、内容提纲:① 机封得定义 ②机封得种类③ 机封得结构 ④典型机封及泄漏点分析2、机械密封得定义机械密封也称端面密封,主要用于泵、压缩机、液压传动与其她类似设备得旋转轴得密封。机械密封就是由一对或数对动环与静环组成得平面摩擦副构成得密封装置。3、机械密封得种类按弹簧元件旋转或静止可分为: 旋转式:旋转式内装内流非平衡型单端面密封 静止式:静止式外装内流平衡型单端面密封按静环位于密封端面内侧或外侧可分为: 内装式与外装式。按密封介质泄漏方向可分为: 内流失与外流式。按介质在端面引起得卸载情况可分为: 平衡式与非平衡式。按密封端面得对数可分为: 单端面与双端面。按弹簧得个数可分为: 单弹簧式与多弹簧式。按弹性元件分类: 弹簧压缩式与波纹管式。按非接触式机械密封结构分类:流体静压式、流体动压式、干气密封式。按密封腔温度分类:高、中、普、低温密封。按密封腔压力分离:超高、高、中、低压机械密封。 4、机封得结构从结构特点瞧,机械密封型式多种多样,但按组成讲,它主要由 4 个基本单元组成:① 密封单元 ②缓冲补偿单元③ 传动单元 ④辅助密封单元① 密封单元:由动环与静环组成得密封端面,这就是机械密封得核心。② 缓冲补偿单元:以弹簧为主要元件而组成得缓冲补偿机构,它就是维持机械密封正常工作得重要条件。 ③ 传动单元:由轴套、键或固定销钉组成得传动机构,它就是实现动环随轴一起旋转得可靠保证,也就是实现动密封得前提条件。 ④ 辅助密封单元:由动环密封圈与静环密封圈等元件组成,它就是解决密封端面之外得、有泄漏可能得部位之辅助性密封机构,就是机械密封不可缺少得组成要素。 5、密封基本组件6、典型机械密封及泄漏点分析泵用机械密封种类繁多,型号各异,但泄漏点主要有五处: (1)轴套与轴间得密封; (2)动环与轴套间得密封; (3)动、静环间密封; (4)对静环与静环座间得密封; (5)密封端盖与泵体间得密封。 7 、集装式机械密封安装方法①把动环固定在轴套上。② 将静环卡在压盖内。③ 将轴套传入压盖,并把驱动环固定在轴套上。安装限位块并固定限位螺钉。④ 把机封固定在轴上,并取下限位块。8、集装式机械密封安装注意事项① 先调整泵末端间隙,再固定机械密封。② 拆卸机械密封时,顶丝不能脱离轴套。③ 机封固定好后,取下限位块。拆卸机封时,先装上限位块,再松顶丝。9、如何区分动环、静环一种简单方法: 观察剖面图。假如固定在轴上,并且随轴旋转得环...
