根据立体图补画视图中所缺的图线 机械制图专业作业VIP专享VIP免费

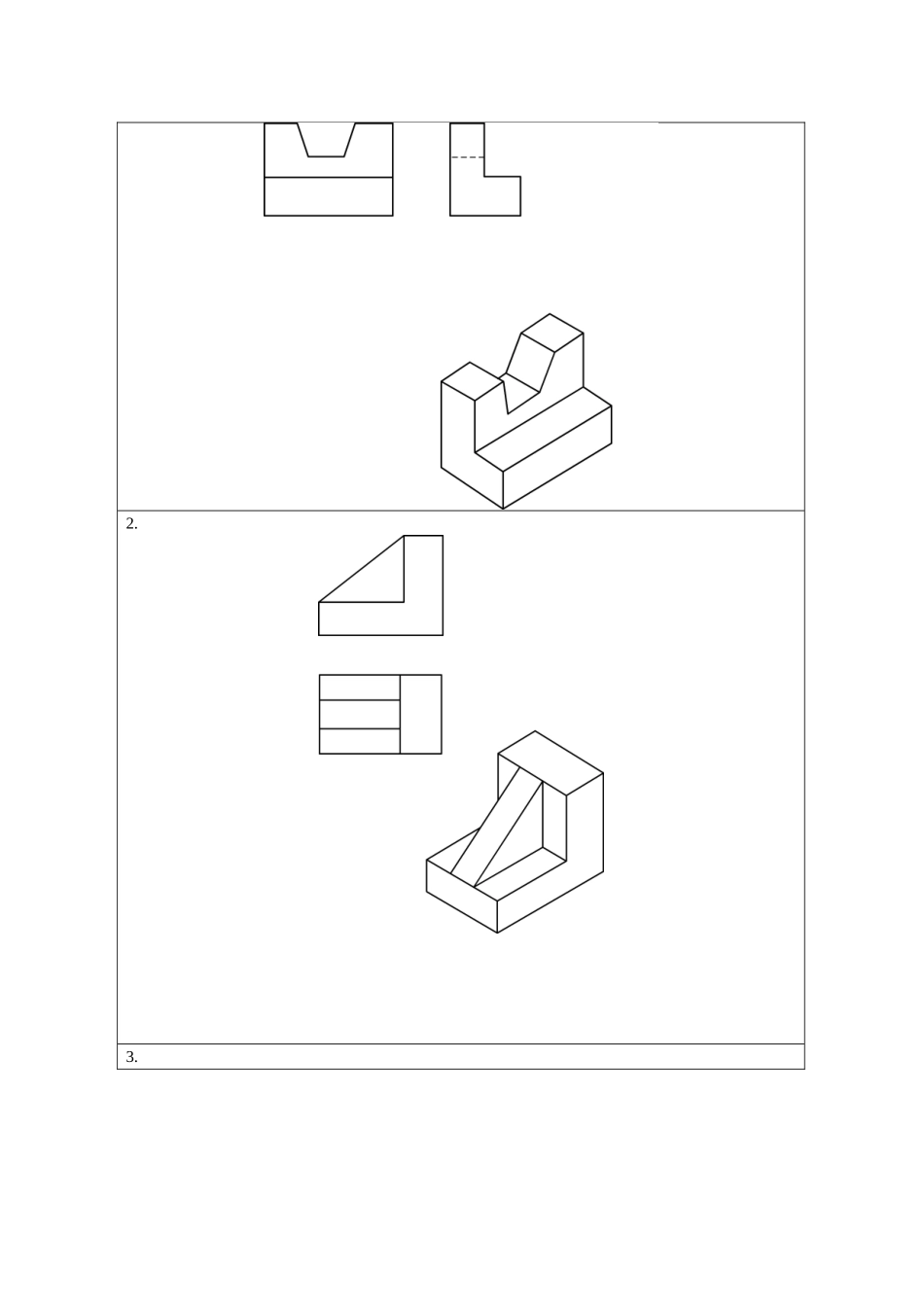

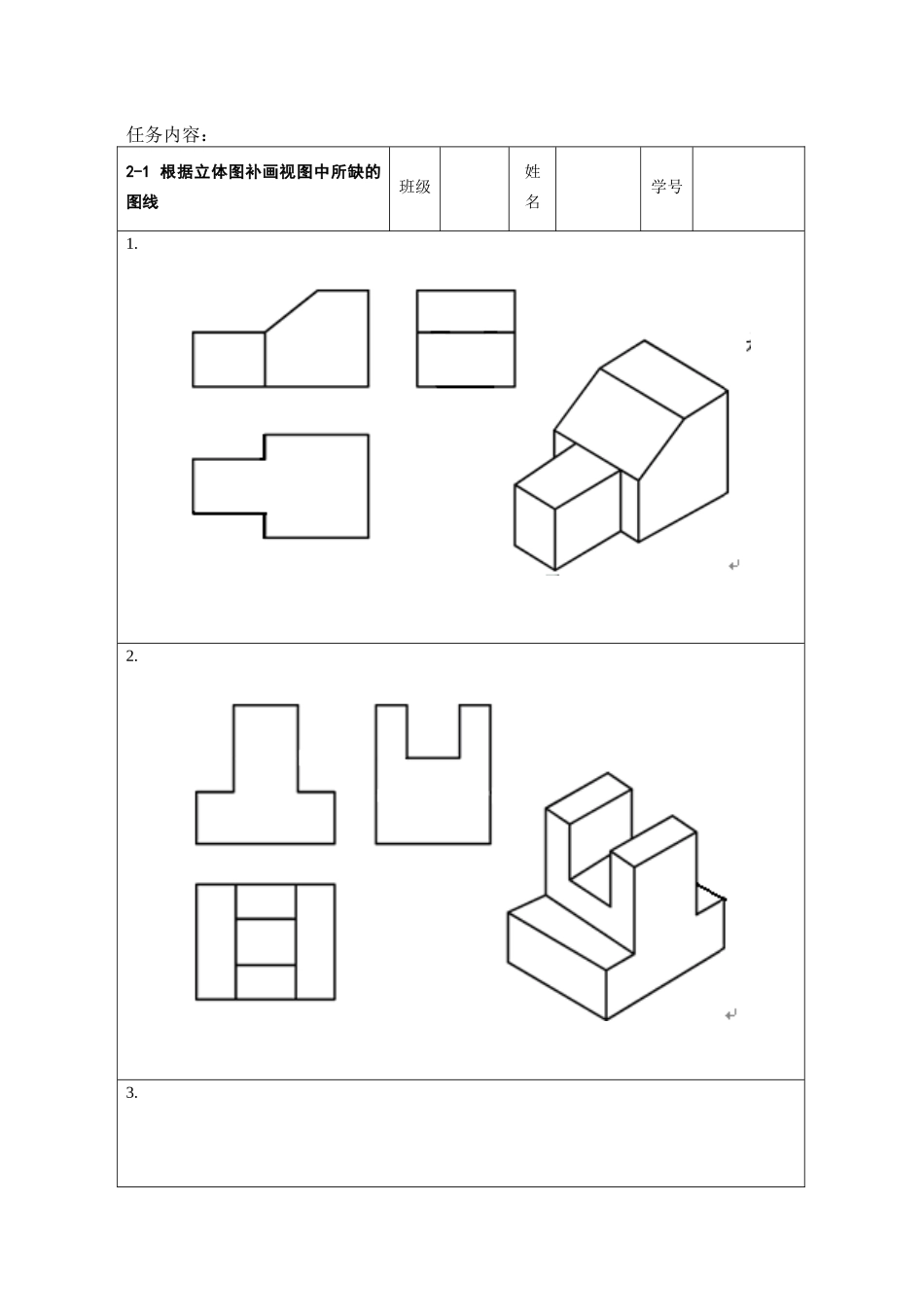

任务内容：2-1根据立体图补画视图中所缺的图线班级姓名学号1.2.3.4.2-2根据立体图补画所缺的视图1.2.3.4.2-3由立体图画三视图1.2.3-1点的投影班级姓名学号1.已知点A（10，13，38），点B（20，0，25），求作A、B两点的三面投影。2.已知A、B两点的投影，完成其空间直观图。3.补全A、B、C三点的三面投影。4.已知点E、F的两面投影，完成第三面投影。3-2直线的投影1.已知直线AB两端点的坐标为A（20，10，15），B（20，20，25），完成直线AB的三面投影。2.填空注明三棱锥的各棱线对投影面的位置关系。SA是线，SB是线，SC是线，AB是线，BC是线，AC是线。3.判断空间两直线的相对位置AB与CBAB与CD，EF与GH4.注出交叉两直线AB、CD重影点的投影。3-3平面的投影1.已知平面的两面投影，完成其第三面的投影，并判断其对投影面的空间位置。（1）该平面是（2）该平面是（3）该平面是（4）该平面是2.完成△ABC的W面投影及该平面上K点的H、W面的投影。3.补全平面图形的W面投影4.补全平面图形的H面投影4-1平面立体的投影班级姓名学号1.已知五棱柱高25㎜，试完成其V、W面的投影。2.已知正三棱台的V面投影，完成其H、W面投影。平面BB1C1C是面；BC是线；AC是线。4-2回转体的投影1.已知回转体表面上点的一面投影，求作其另两面投影，并说明其空间位置。（1）点A在素线上；点B在素线上；点C在素线上。（2）点A在素线上；点B在素线上；点C在素线上。（3）点A在素线上；点B在素线上；点C在素线上。2.已知回转体的两面投影及其表面上线KMN的一面投影，完成其三面投影。（1）（2）作答结果：完成日期：得分：评阅时间：课程名称：机械制图第1次任务评阅教师：
