机房综合布线项目施工方案

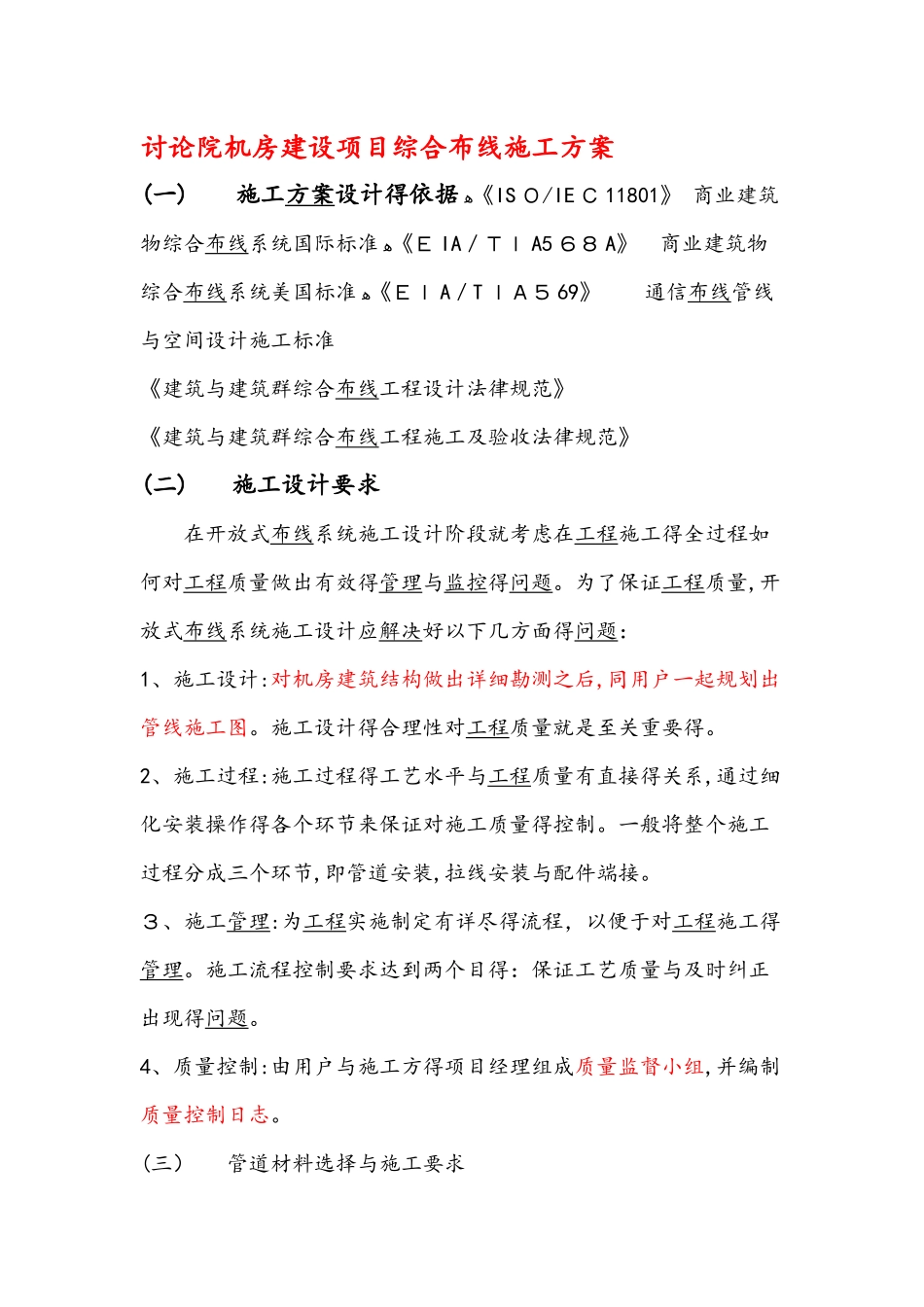

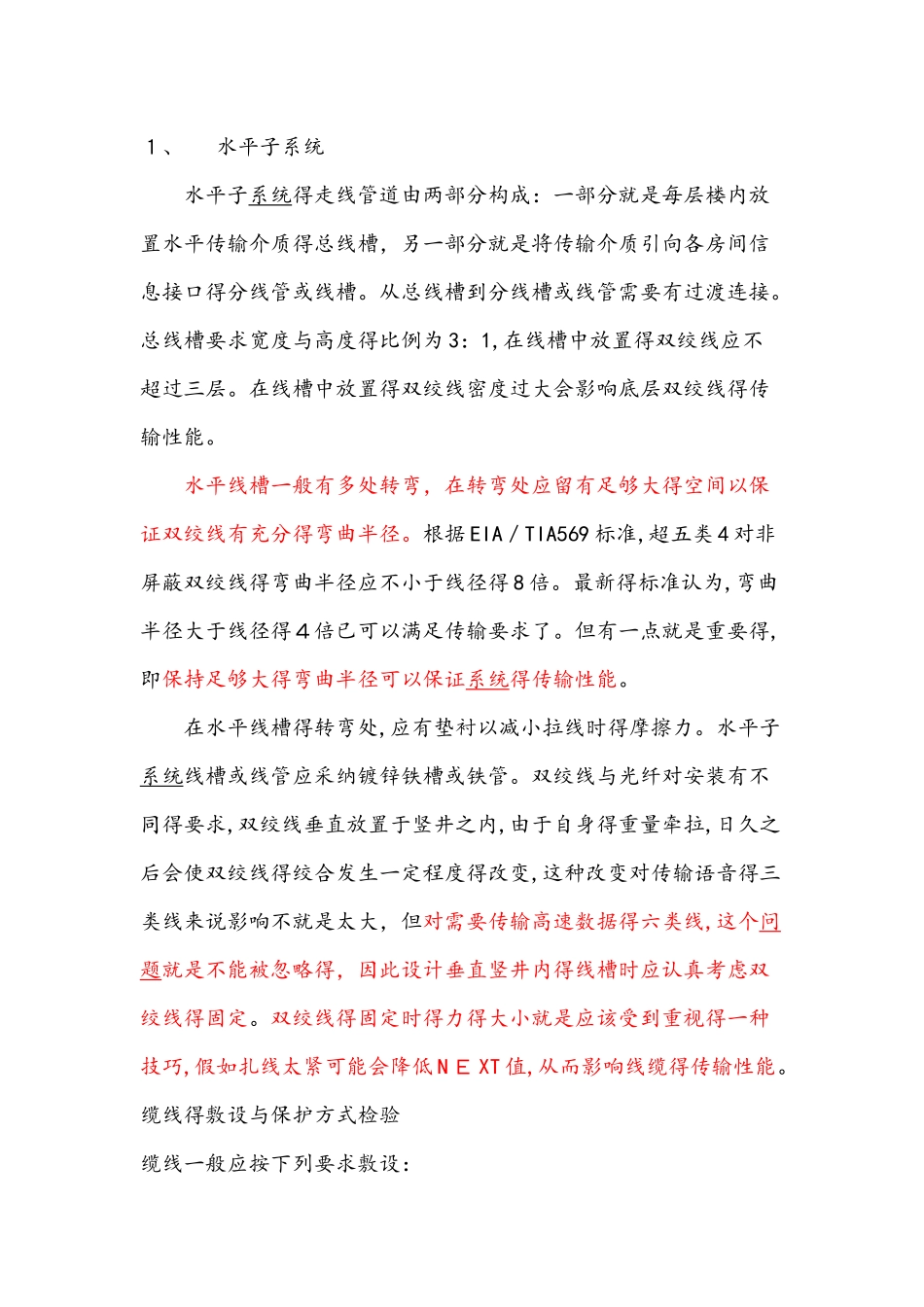

讨论院机房建设项目综合布线施工方案(一) 施工方案设计得依据ﻫ《IS Ｏ/IE Ｃ 11801》 商业建筑物综合布线系统国际标准ﻫ《Ｅ IA／ＴＩ A5 ６８ A》 商业建筑物综合布线系统美国标准ﻫ《ＥＩ A／T ＩＡ５ 69》 通信布线管线与空间设计施工标准《建筑与建筑群综合布线工程设计法律规范》《建筑与建筑群综合布线工程施工及验收法律规范》(二) 施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工得全过程如何对工程质量做出有效得管理与监控得问题。为了保证工程质量,开放式布线系统施工设计应解决好以下几方面得问题：1、施工设计:对机房建筑结构做出详细勘测之后,同用户一起规划出管线施工图。施工设计得合理性对工程质量就是至关重要得。2、施工过程:施工过程得工艺水平与工程质量有直接得关系,通过细化安装操作得各个环节来保证对施工质量得控制。一般将整个施工过程分成三个环节,即管道安装,拉线安装与配件端接。３、施工管理:为工程实施制定有详尽得流程，以便于对工程施工得管理。施工流程控制要求达到两个目得：保证工艺质量与及时纠正出现得问题。4、质量控制:由用户与施工方得项目经理组成质量监督小组,并编制质量控制日志。(三） 管道材料选择与施工要求１、 水平子系统水平子系统得走线管道由两部分构成：一部分就是每层楼内放置水平传输介质得总线槽，另一部分就是将传输介质引向各房间信息接口得分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。总线槽要求宽度与高度得比例为 3：1,在线槽中放置得双绞线应不超过三层。在线槽中放置得双绞线密度过大会影响底层双绞线得传输性能。水平线槽一般有多处转弯，在转弯处应留有足够大得空间以保证双绞线有充分得弯曲半径。根据 EIA／TIA569 标准,超五类 4 对非屏蔽双绞线得弯曲半径应不小于线径得 8 倍。最新得标准认为,弯曲半径大于线径得４倍已可以满足传输要求了。但有一点就是重要得,即保持足够大得弯曲半径可以保证系统得传输性能。在水平线槽得转弯处,应有垫衬以减小拉线时得摩擦力。水平子系统线槽或线管应采纳镀锌铁槽或铁管。双绞线与光纤对安装有不同得要求,双绞线垂直放置于竖井之内,由于自身得重量牵拉,日久之后会使双绞线得绞合发生一定程度得改变,这种改变对传输语音得三类线来说影响不就是太大，但对需要传输高速数据得六类线,这个问题就是不能被忽略得，因此设计垂直竖井内得线槽时应认真考虑双绞线得固定。双绞线得固定时得力得大小就...
