机械设计实验指导书

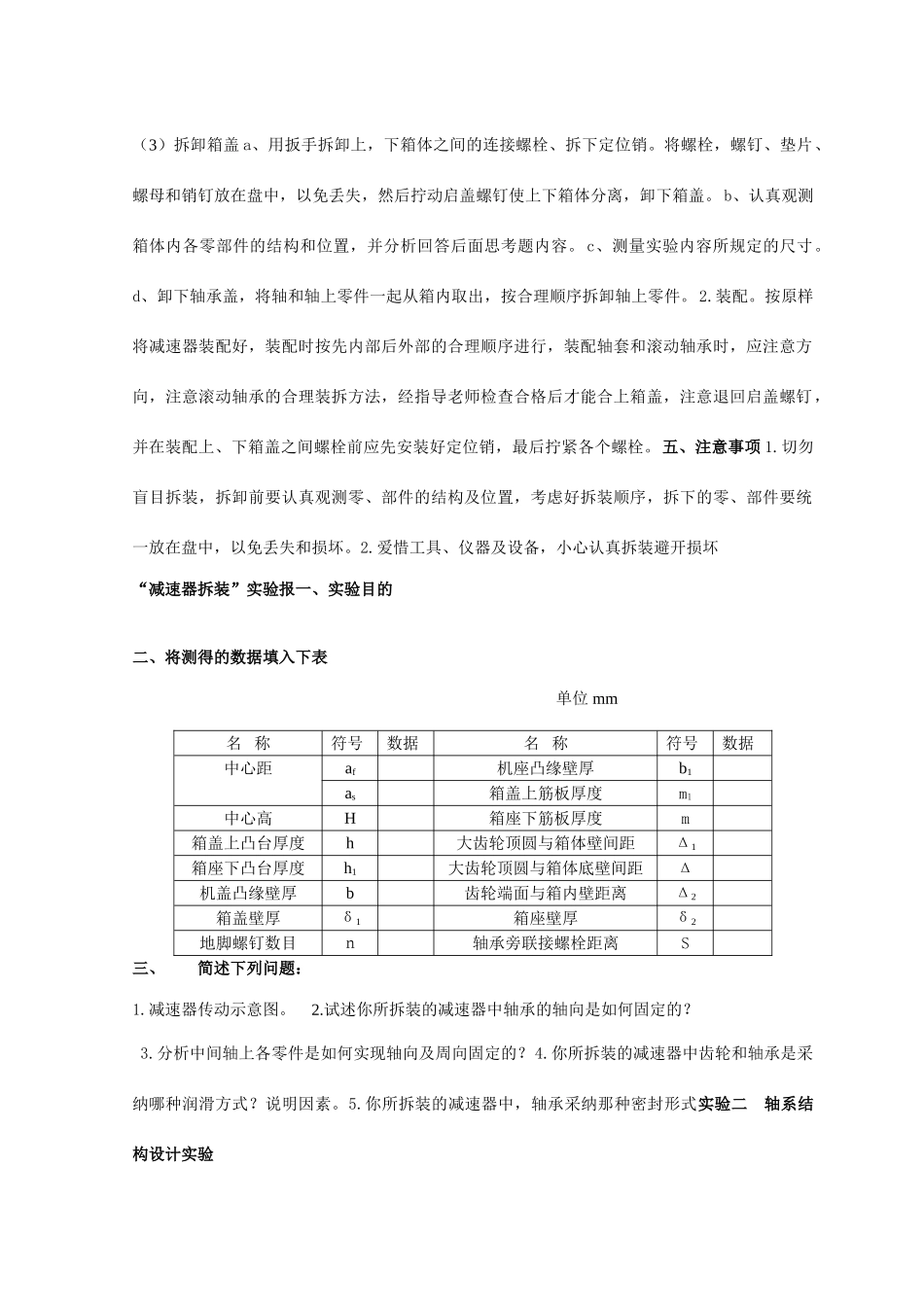

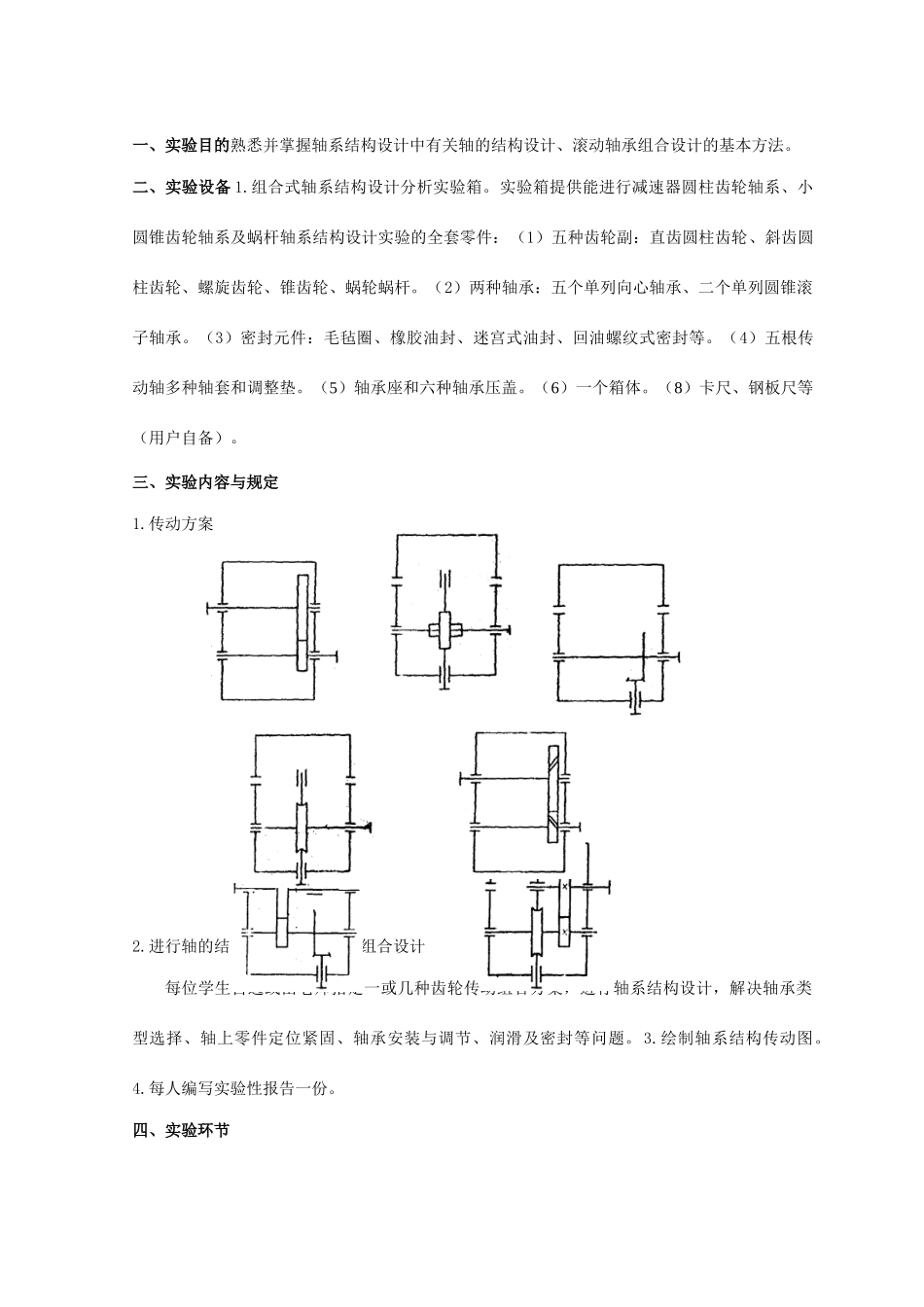

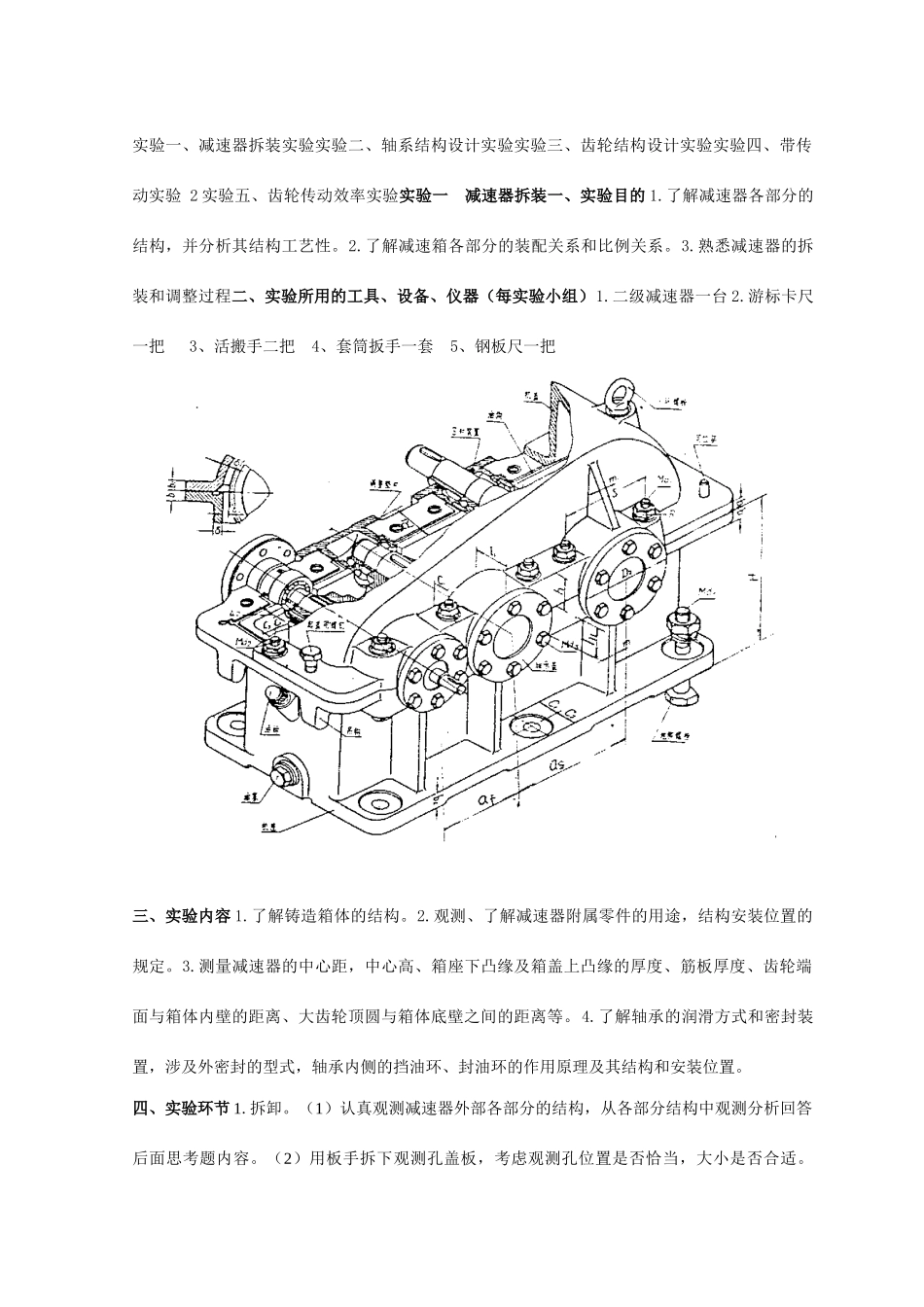

实验一、减速器拆装实验实验二、轴系结构设计实验实验三、齿轮结构设计实验实验四、带传动实验 2 实验五、齿轮传动效率实验实验一 减速器拆装一、实验目的 1.了解减速器各部分的结构，并分析其结构工艺性。2.了解减速箱各部分的装配关系和比例关系。3.熟悉减速器的拆装和调整过程二、实验所用的工具、设备、仪器（每实验小组）1.二级减速器一台 2.游标卡尺一把 3、活搬手二把 4、套筒扳手一套 5、钢板尺一把 三、实验内容 1.了解铸造箱体的结构。2.观测、了解减速器附属零件的用途，结构安装位置的规定。3.测量减速器的中心距，中心高、箱座下凸缘及箱盖上凸缘的厚度、筋板厚度、齿轮端面与箱体内壁的距离、大齿轮顶圆与箱体底壁之间的距离等。4.了解轴承的润滑方式和密封装置，涉及外密封的型式，轴承内侧的挡油环、封油环的作用原理及其结构和安装位置。四、实验环节 1.拆卸。（1）认真观测减速器外部各部分的结构，从各部分结构中观测分析回答后面思考题内容。（2）用板手拆下观测孔盖板，考虑观测孔位置是否恰当，大小是否合适。（3）拆卸箱盖 a、用扳手拆卸上，下箱体之间的连接螺栓、拆下定位销。将螺栓，螺钉、垫片、螺母和销钉放在盘中，以免丢失，然后拧动启盖螺钉使上下箱体分离，卸下箱盖。 b、认真观测箱体内各零部件的结构和位置，并分析回答后面思考题内容。 c、测量实验内容所规定的尺寸。d、卸下轴承盖，将轴和轴上零件一起从箱内取出，按合理顺序拆卸轴上零件。2.装配。按原样将减速器装配好，装配时按先内部后外部的合理顺序进行，装配轴套和滚动轴承时，应注意方向，注意滚动轴承的合理装拆方法，经指导老师检查合格后才能合上箱盖，注意退回启盖螺钉，并在装配上、下箱盖之间螺栓前应先安装好定位销，最后拧紧各个螺栓。五、注意事项 1.切勿盲目拆装，拆卸前要认真观测零、部件的结构及位置，考虑好拆装顺序，拆下的零、部件要统一放在盘中，以免丢失和损坏。2.爱惜工具、仪器及设备，小心认真拆装避开损坏“减速器拆装”实验报一、实验目的 二、将测得的数据填入下表单位 mm名 称符号数据名 称符号数据 中心距 af 机座凸缘壁厚b1 as 箱盖上筋板厚度m1 中心高H 箱座下筋板厚度m 箱盖上凸台厚度h 大齿轮顶圆与箱体壁间距Δ1 箱座下凸台厚度h1 大齿轮顶圆与箱体底壁间距Δ 机盖凸缘壁厚b 齿轮端面与箱内壁距离Δ2 箱盖壁厚δ1箱座壁厚δ2地脚螺钉数目ｎ轴承旁联接螺栓距离S 三、 简述下列问...
