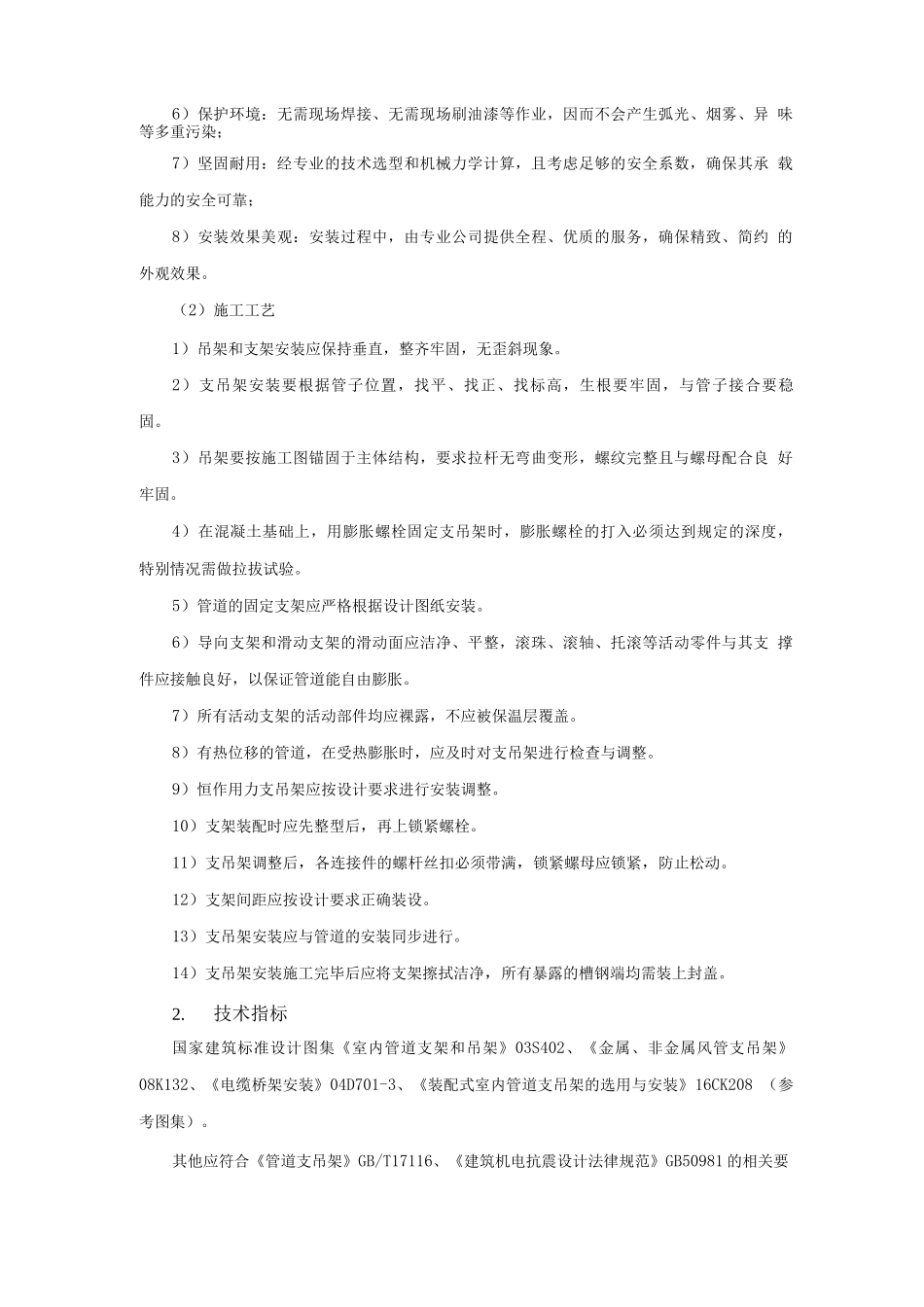

工业化成品支吊架技术1.技术内容装配式成品支吊架由管道连接的管夹构件、建筑结构连接的锚固件以及将这两种结构件 连接起来的承载构件、减震（振）构件、绝热构件以及辅助安装件构成。该技术满足不同规 格的风管、桥架、工艺管道的应用，特别是在错综复杂的管路定位和狭小管井、吊顶施工， 更可发挥灵活组合技术的优越性。近年来，在机场、大型工业厂房等领域已开始应用复合式 支吊架技术，可以相对有效地化解管线集中安装与空间紧张的矛盾。复合式管线支吊架系统 具有吊杆不重复、与结构连接点少、空间节约、后期管线维护简单、扩容方便、整体质量及 观感好等特点。特别是《建筑机电抗震设计法律规范》GB50981 的实施，采纳成品的抗震支吊架 系统成为必选。（1）技术特点根据 BIM 模型确认的机电管线排布，通过数据库快速导出支吊架型式，从供应商的产 品手册中选择相应的成品支吊架组件，或经过强度计算，根据结果进行支吊架型材选型，设 计，工厂制作装配式组合支吊架，在施工现场仅需简单机械化拼装即可成型，减少现场测量、 制作工序，降低材料损耗率和安全隐患，实现施工现场绿色、节能。主要技术先进性在于：1）标准化：产品由一系列标准化构件组成，所有构件均采纳成品，或由工厂采纳标准 化生产工艺，在全程、严格的质量管理体系下批量生产，产品质量稳定，且具有通用性和互 换性；2）简易安装：一般只需 2 人即可进行安装，技术要求不高，安装操作简易、高效，明 显降低劳动强度；3）施工安全：施工现场无电焊作业产生的火花，从而消灭了施工过程中的火灾事故隐 患；4）节约能源：由于主材选用的是符合国际标准的轻型 C 型钢，在确保其承载能力的前 提下，所用的 C 型钢质量相对于传统支吊架所用的槽钢、角钢等材料可减轻 15%〜20%，明 显减少了钢材使用量，从而节约了能源消耗；5）节约成本：由于采纳标准件装配，可减少安装施工人员；现场无需电焊机、钻床、 氧气乙炔装置等施工设备投入，能有效节约施工成本；6）保护环境：无需现场焊接、无需现场刷油漆等作业，因而不会产生弧光、烟雾、异 味等多重污染；7）坚固耐用：经专业的技术选型和机械力学计算，且考虑足够的安全系数，确保其承 载能力的安全可靠；8）安装效果美观：安装过程中，由专业公司提供全程、优质的服务，确保精致、简约 的外观效果。（2）施工工艺1）吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。2）支吊架安装要根据管子位置，...
