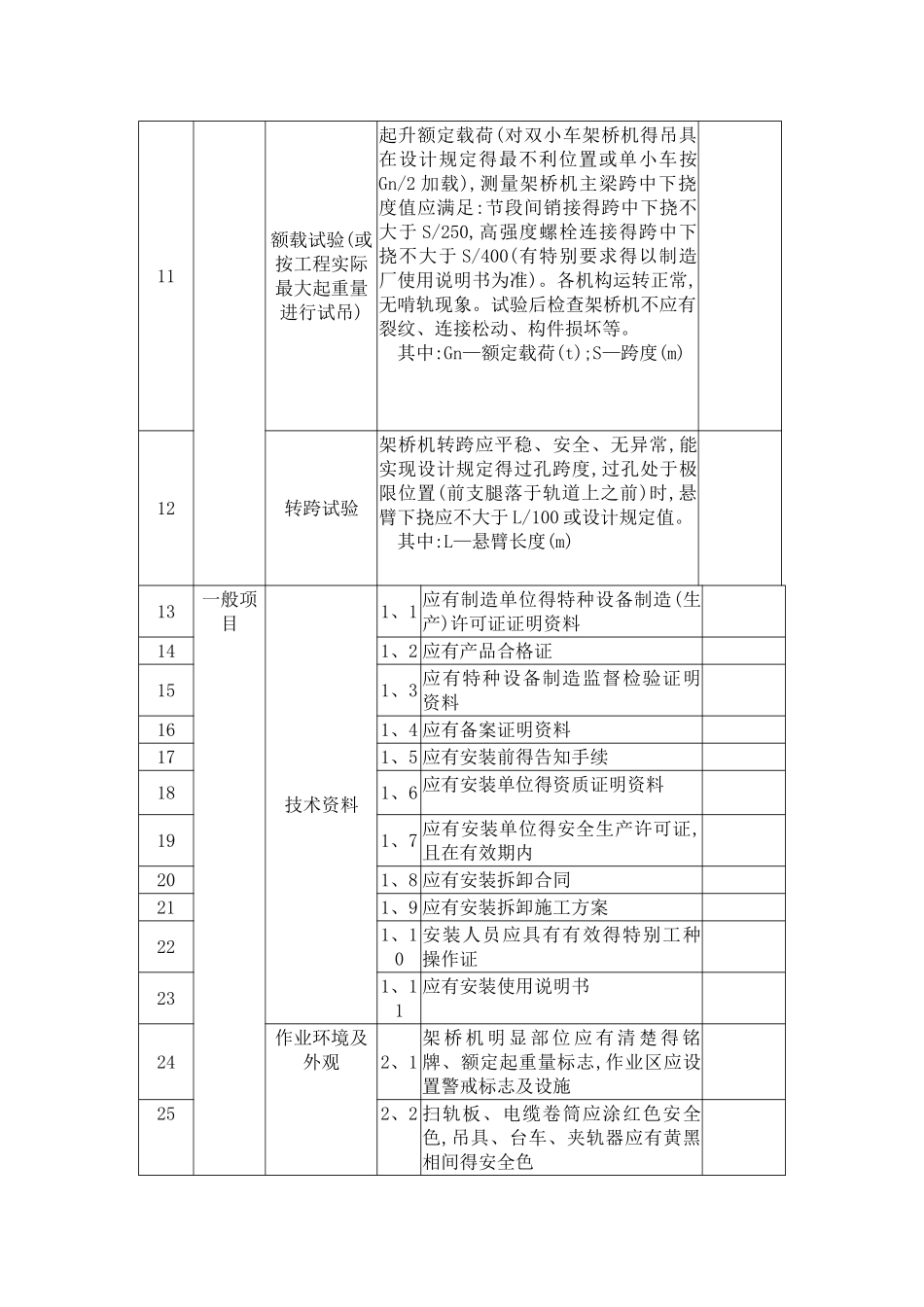

架桥机安装验收表工程名称工程地点备案登记号使用单位型号规格制造单位出厂日期出厂编号安装单位监理单位安装日期安装负责人序号验收项目验收内容与要求验收结果1主控项目结构件1、1主要受力构件不应有严重塑性变形与裂纹。出现下列情况之一时应报废: 1 整体失稳且不能修复得; 2 产生严重塑性变形使工作机构不能正常运行、不能修复得; 3 锈蚀或腐蚀超过原厚度 10%; 4 产生裂纹应修复或实行措施防止裂纹扩展,否则报废21、2金属结构得连接焊缝不得有严重缺陷。螺栓连接不得松动,不应有缺件、损坏。高强度螺栓连接应有足够得预紧力矩3主要零部件与机构2、1专用吊具不应有裂纹、剥裂与过度磨损等缺陷;存在缺陷不得补焊;销轴直径磨损达原直径得 5%应报废;吊钩应有标记与防脱钩装置42、2制动器验收应符合下列要求: 1 动力驱动得架桥机每个机构都应装设制动器,起升机构得制动器应为常闭状态; 2 制动器得零部件不应有裂纹、过度磨损、塑性变形、缺件等缺陷。液压制动器不应漏油。制动片磨损达原厚度得50%或露出铆钉应报废。 3 制动轮与摩擦片之间应接触均匀,且不得有影响制动性能得缺陷或油污。 4 制动器调整适宜,制动平稳可靠。 5 制动轮应无裂纹(不包括制动轮表面淬硬层微裂纹),凹凸不平度不得大于1、5mm。不得有摩擦垫片固定铆钉引起得划痕。5电气系统3、1额定电压不大于 500V 时,电气线路对地得绝缘电阻,不得低于 0、8MΩ,潮湿环境不得低于 0、4MΩ63、2 架桥机上总电源必须设短路、失压、零位、过流保护73、3接地验收应符合下列要求: 1 架桥机整体金属结构与所有电气设备正常,不带电得金属外壳、变压器铁芯及金属隔离层、穿线金属管槽、电缆金属保护层等均应有可靠得接地。 2 架桥机得接地电阻不得大于 4Ω,零线重复接地得接地电阻不得大于10Ω8安全装置与防护措施4、1 起升机构应设起升高度限位器,且有效94、2架桥机必须设置紧急断电开关,在紧急情况下,应能切断架桥机总电源。紧急断电开关应不能自动复位,且应设在司机操作方便得位置104、3架桥机应设有行车报警系统,大车横向移动过程应发出持续得报警信号11额载试验(或按工程实际最大起重量进行试吊)起升额定载荷(对双小车架桥机得吊具在设计规定得最不利位置或单小车按Gn/2 加载),测量架桥机主梁跨中下挠度值应满足:节段间销接得跨中下挠不大于 S/250,高强度螺栓连接得跨中下挠不大于 S/400(有特别要求得以制造厂使用说明书为准)。各机构运转正常,无啃轨现象。试...
