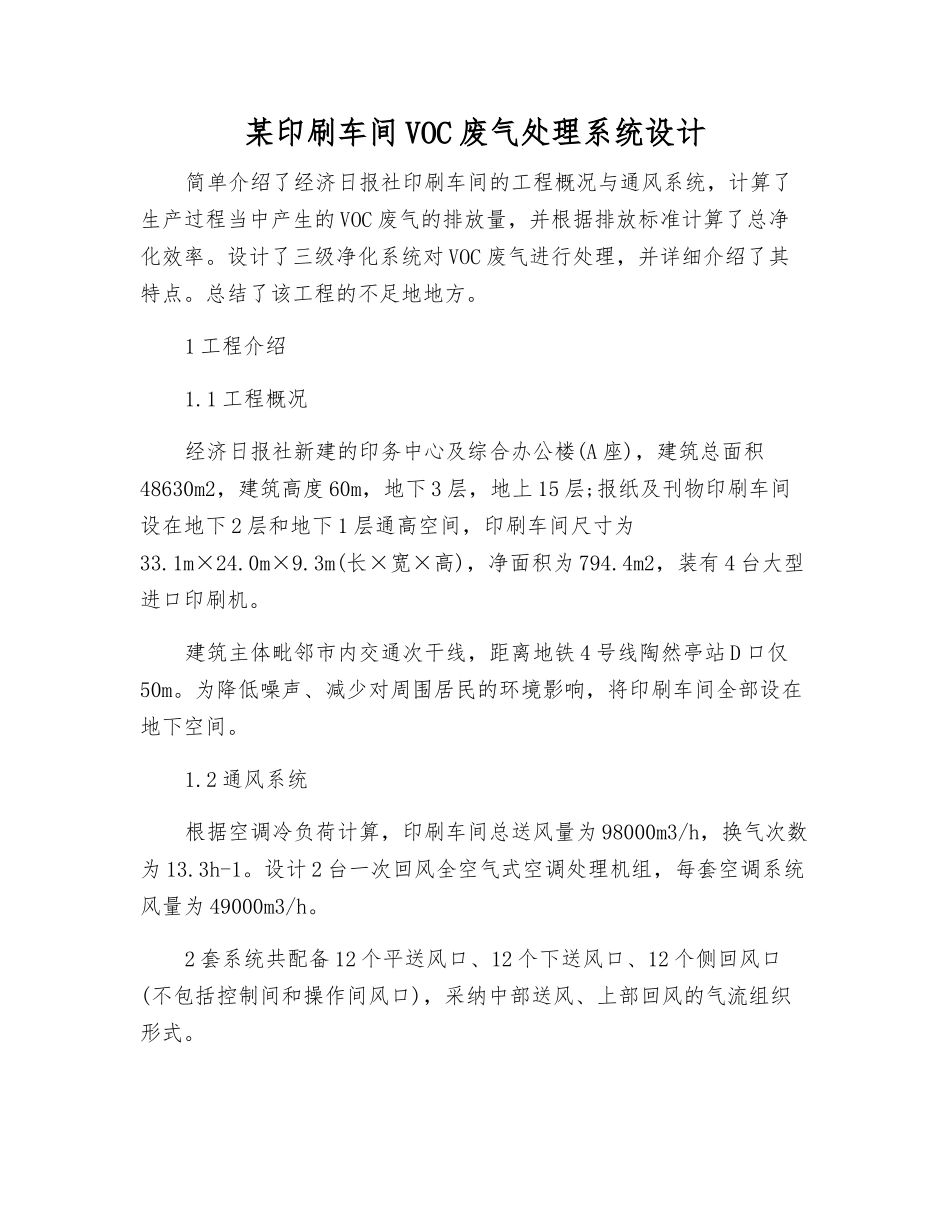

某印刷车间VOC废气处理系统设计VIP专享

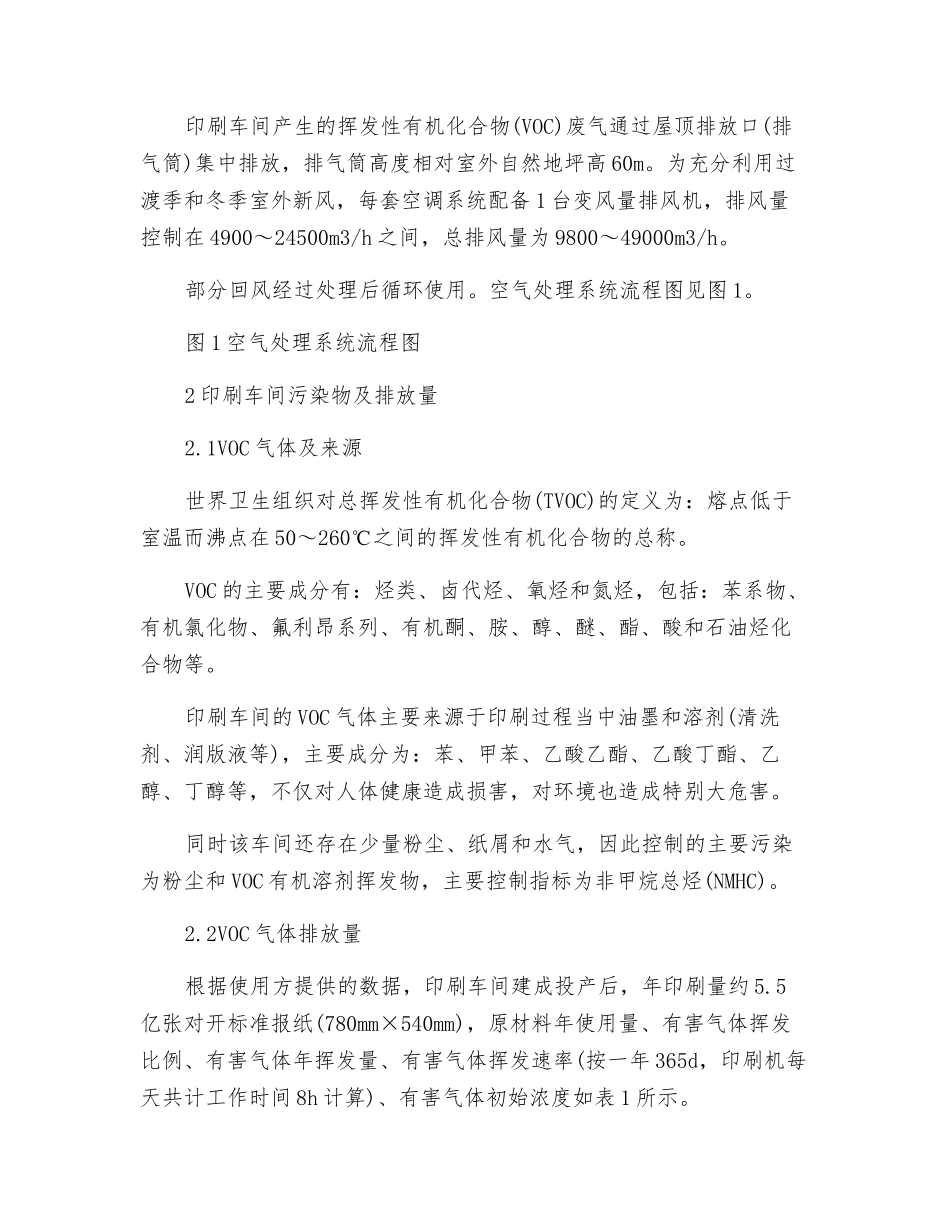

某印刷车间 VOC 废气处理系统设计简单介绍了经济日报社印刷车间的工程概况与通风系统，计算了生产过程当中产生的 VOC 废气的排放量，并根据排放标准计算了总净化效率。设计了三级净化系统对 VOC 废气进行处理，并详细介绍了其特点。总结了该工程的不足地地方。1 工程介绍1.1 工程概况经济日报社新建的印务中心及综合办公楼(A 座)，建筑总面积48630m2，建筑高度 60m，地下 3 层，地上 15 层;报纸及刊物印刷车间设在地下 2 层和地下 1 层通高空间，印刷车间尺寸为33.1m×24.0m×9.3m(长×宽×高)，净面积为 794.4m2，装有 4 台大型进口印刷机。建筑主体毗邻市内交通次干线，距离地铁 4 号线陶然亭站 D 口仅50m。为降低噪声、减少对周围居民的环境影响，将印刷车间全部设在地下空间。1.2 通风系统根据空调冷负荷计算，印刷车间总送风量为 98000m3/h，换气次数为 13.3h-1。设计 2 台一次回风全空气式空调处理机组，每套空调系统风量为 49000m3/h。2 套系统共配备 12 个平送风口、12 个下送风口、12 个侧回风口(不包括控制间和操作间风口)，采纳中部送风、上部回风的气流组织形式。印刷车间产生的挥发性有机化合物(VOC)废气通过屋顶排放口(排气筒)集中排放，排气筒高度相对室外自然地坪高 60m。为充分利用过渡季和冬季室外新风，每套空调系统配备 1 台变风量排风机，排风量控制在 4900～24500m3/h 之间，总排风量为 9800～49000m3/h。部分回风经过处理后循环使用。空气处理系统流程图见图 1。图 1 空气处理系统流程图2 印刷车间污染物及排放量2.1VOC 气体及来源世界卫生组织对总挥发性有机化合物(TVOC)的定义为：熔点低于室温而沸点在 50～260℃之间的挥发性有机化合物的总称。VOC 的主要成分有：烃类、卤代烃、氧烃和氮烃，包括：苯系物、有机氯化物、氟利昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。印刷车间的 VOC 气体主要来源于印刷过程当中油墨和溶剂(清洗剂、润版液等)，主要成分为：苯、甲苯、乙酸乙酯、乙酸丁酯、乙醇、丁醇等，不仅对人体健康造成损害，对环境也造成特别大危害。同时该车间还存在少量粉尘、纸屑和水气，因此控制的主要污染为粉尘和 VOC 有机溶剂挥发物，主要控制指标为非甲烷总烃(NMHC)。2.2VOC 气体排放量根据使用方提供的数据，印刷车间建成投产后，年印刷量约 5.5亿张对开标准报纸(780mm×540mm)，原材料年使用量、有害气体挥发比例、有害气体年挥发量...
