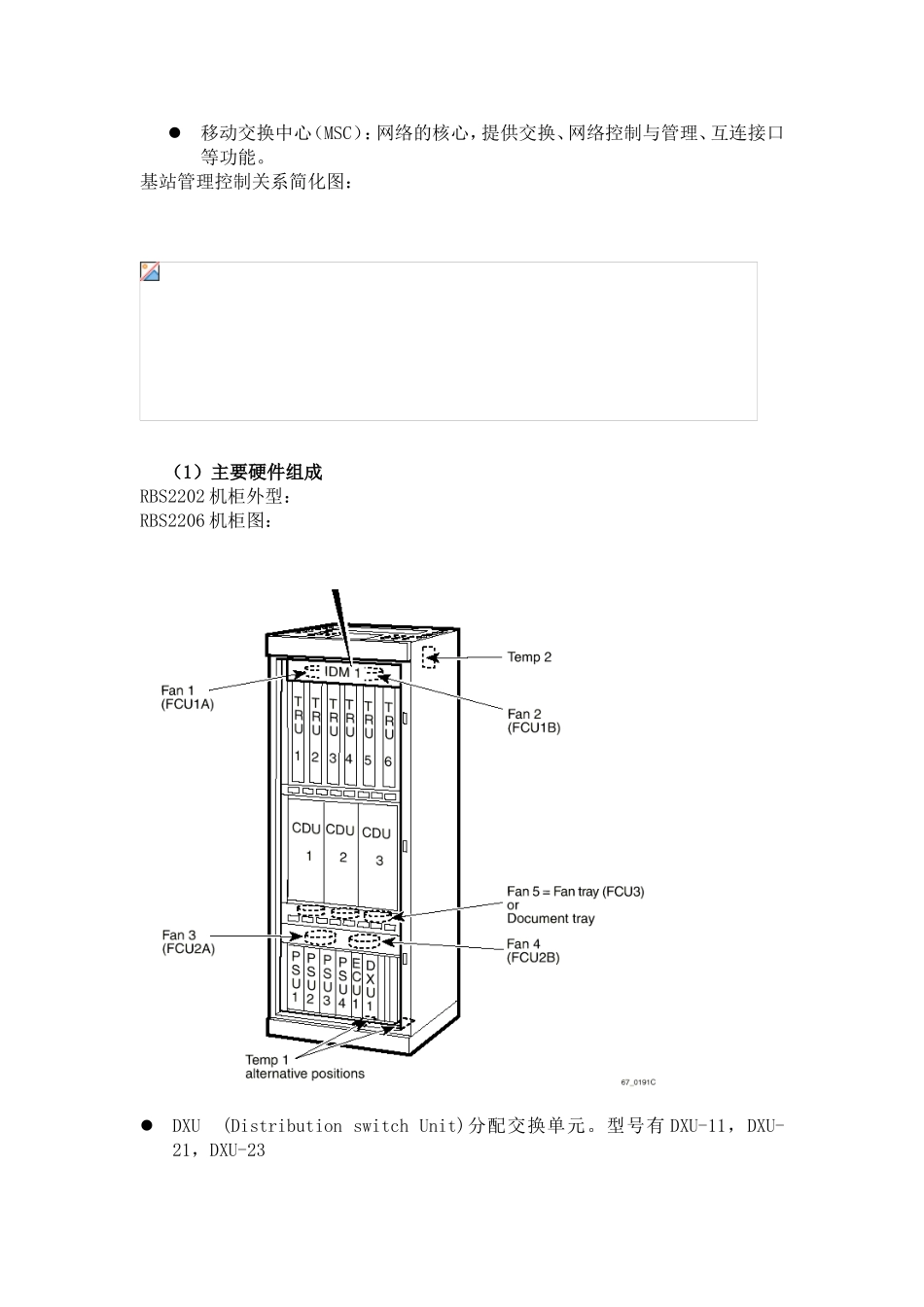

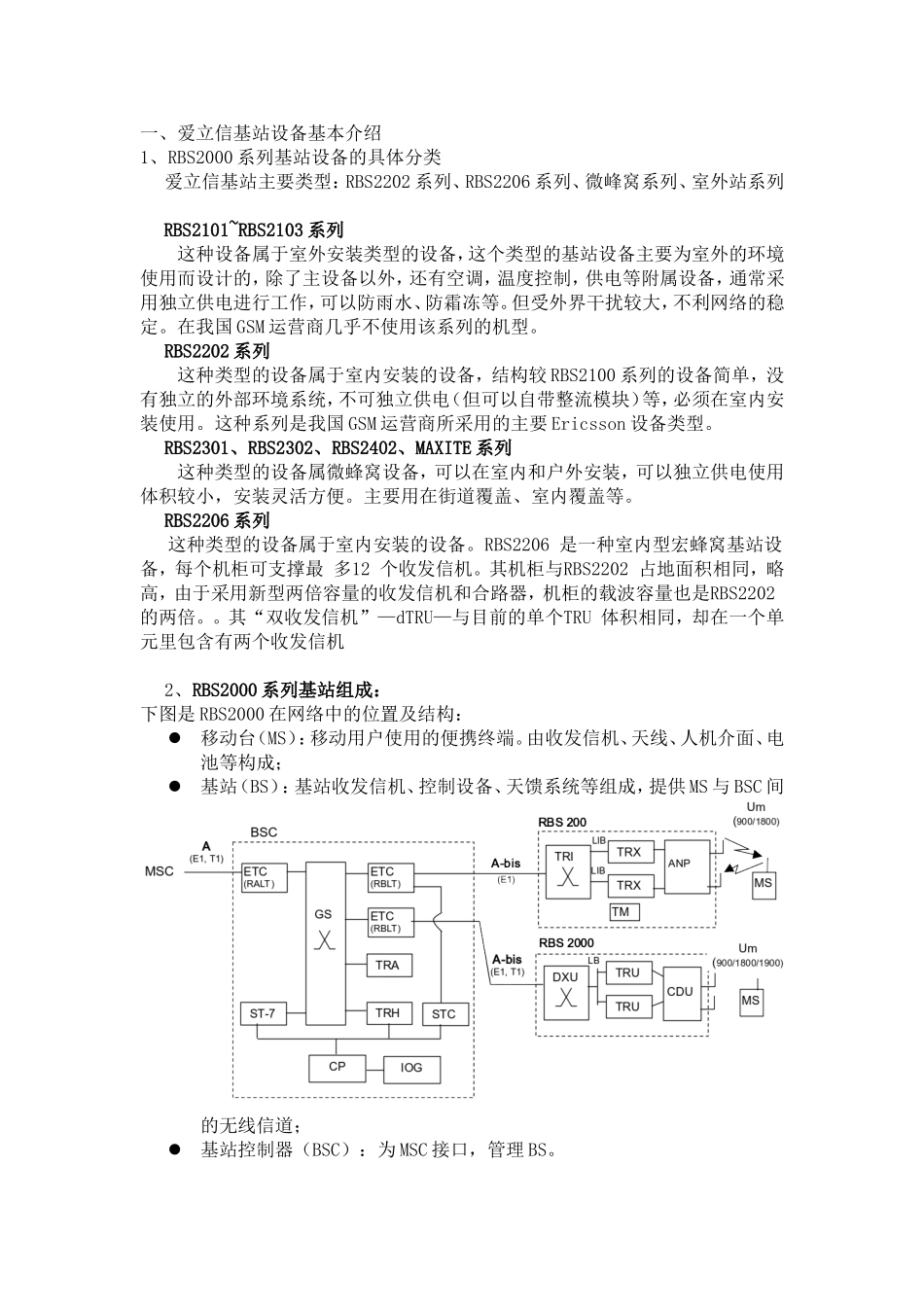

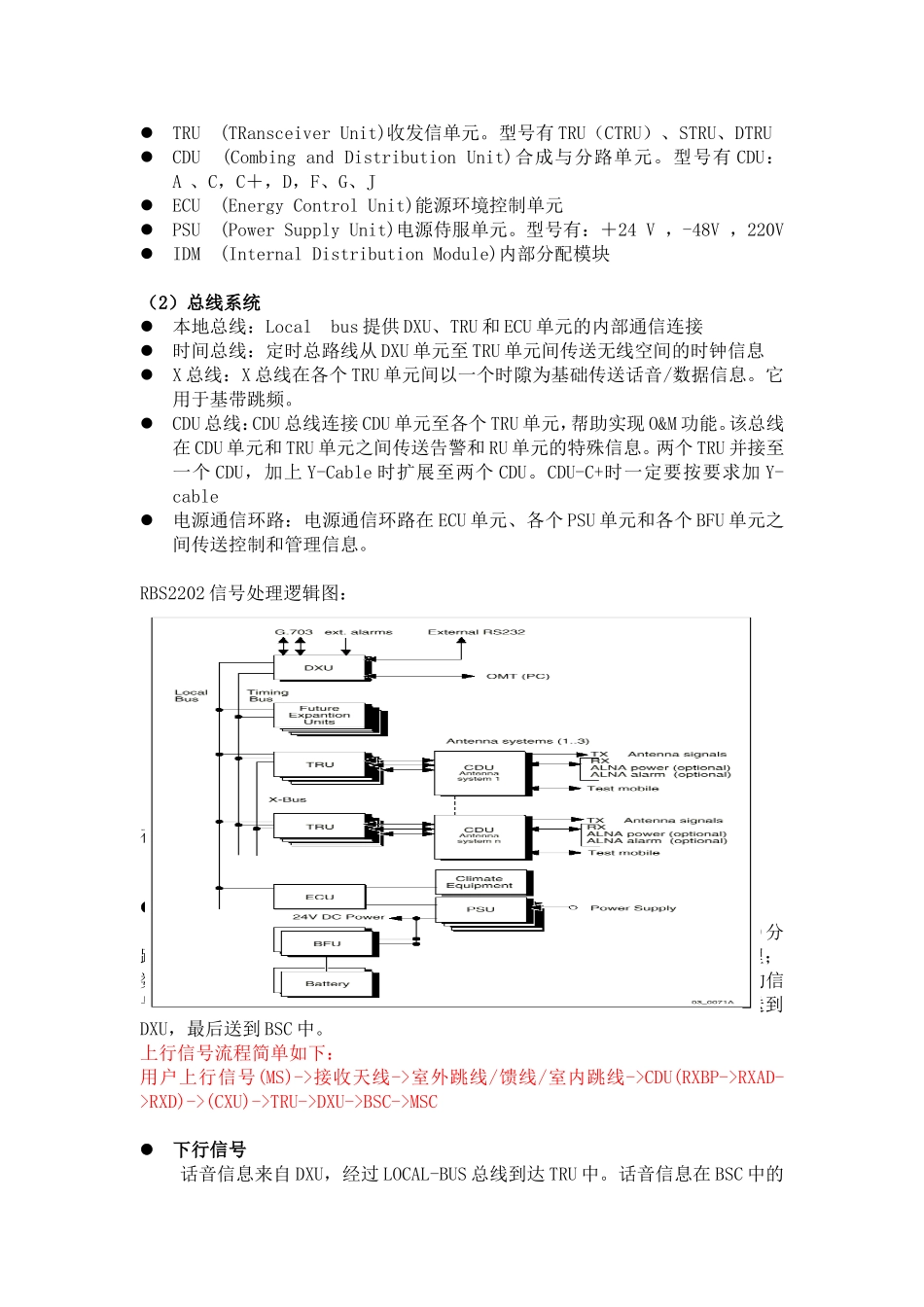

一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等。但受外界干扰较大，不利网络的稳定。在我国GSM运营商几乎不使用该系列的机型。RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。这种系列是我国GSM运营商所采用的主要Ericsson设备类型。RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用体积较小，安装灵活方便。主要用在街道覆盖、室内覆盖等。RBS2206系列这种类型的设备属于室内安装的设备。RBS2206是一种室内型宏蜂窝基站设备，每个机柜可支撑最多12个收发信机。其机柜与RBS2202占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202的两倍。。其“双收发信机”—dTRU—与目前的单个TRU体积相同，却在一个单元里包含有两个收发信机2、RBS2000系列基站组成：下图是RBS2000在网络中的位置及结构：移动台（MS）：移动用户使用的便携终端。由收发信机、天线、人机介面、电池等构成；基站（BS）：基站收发信机、控制设备、天馈系统等组成，提供MS与BSC间的无线信道；基站控制器（BSC）：为MSC接口，管理BS。移动交换中心（MSC）：网络的核心，提供交换、网络控制与管理、互连接口等功能。基站管理控制关系简化图：（1）主要硬件组成RBS2202机柜外型：RBS2206机柜图：DXU(DistributionswitchUnit)分配交换单元。型号有DXU-11，DXU-21，DXU-23TRU(TRansceiverUnit)收发信单元。型号有TRU（CTRU）、STRU、DTRUCDU(CombingandDistributionUnit)合成与分路单元。型号有CDU：A、C，C＋，D，F、G、JECU(EnergyControlUnit)能源环境控制单元PSU(PowerSupplyUnit)电源侍服单元。型号有：＋24V，-48V，220VIDM(InternalDistributionModule)内部分配模块（2）总线系统本地总线：Localbus提供DXU、TRU和ECU单元的内部通信连接时间总线：定时总路线从DXU单元至TRU单元间传送无线空间的时钟信息X总线：X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息。它用于基带跳频。CDU总线：CDU总线连接CDU单元至各个TRU单元，帮助实现O&M功能。该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息。两个TRU并接至一个CDU，加上Y-Cable时扩展至两个CDU。CDU-C+时一定要按要求加Y-cable电源通信环路：电源通信环路在ECU单元、各个PSU单元和各个BFU单元之间传送控制和管理信息。RBS2202信号处理逻辑图：在上图中，基站内部的主要管理层次为：DXU管理TRU和ECU，TRU管理CDU。（3）基站中信号处理流程上行信号接收天线接收到的信号经馈线送至CDU,经过RXBP滤波和RXDA放大及RXD分路到TRU的接收机RRX，在RRX中信号被抽样和解调以进行进一步的数字处理；数字信息送往信号处理器中执行均衡、解密、去交织和韦特比解码。解码后的信号与BSC中TRAU的同步信息一起插入LOCAL-BUS上指定的1/4时隙，然后送到DXU，最后送到BSC中。上行信号流程简单如下：用户上行信号(MS)->接收天线->室外跳线/馈线/室内跳线->CDU(RXBP->RXAD->RXD)->(CXU)->TRU->DXU->BSC->MSC下行信号话音信息来自DXU，经过LOCAL-BUS总线到达TRU中。话音信息在BSC中的TRAU单元已经过话音编码，且话音信息被放在LOCAL-BUS总线的TS1和TS2两个时隙中，所以在TRU中，信息透明地交换到8个不同的TS单元，分为13Kbit/s的编码话音和3Kbit/s的同步信息。由信号处理器对话音信息进行信道编码、交织加密和突发脉冲序列的形成用以构成空中接口时隙，并送到无线发射机，并把已处理的信息放到TX射频线上，经过CDU合成两路信号，最后通过MCU、TXBP最后一路经过天线发射出去，在RTX中信号被调制成发射频率且被放大...
