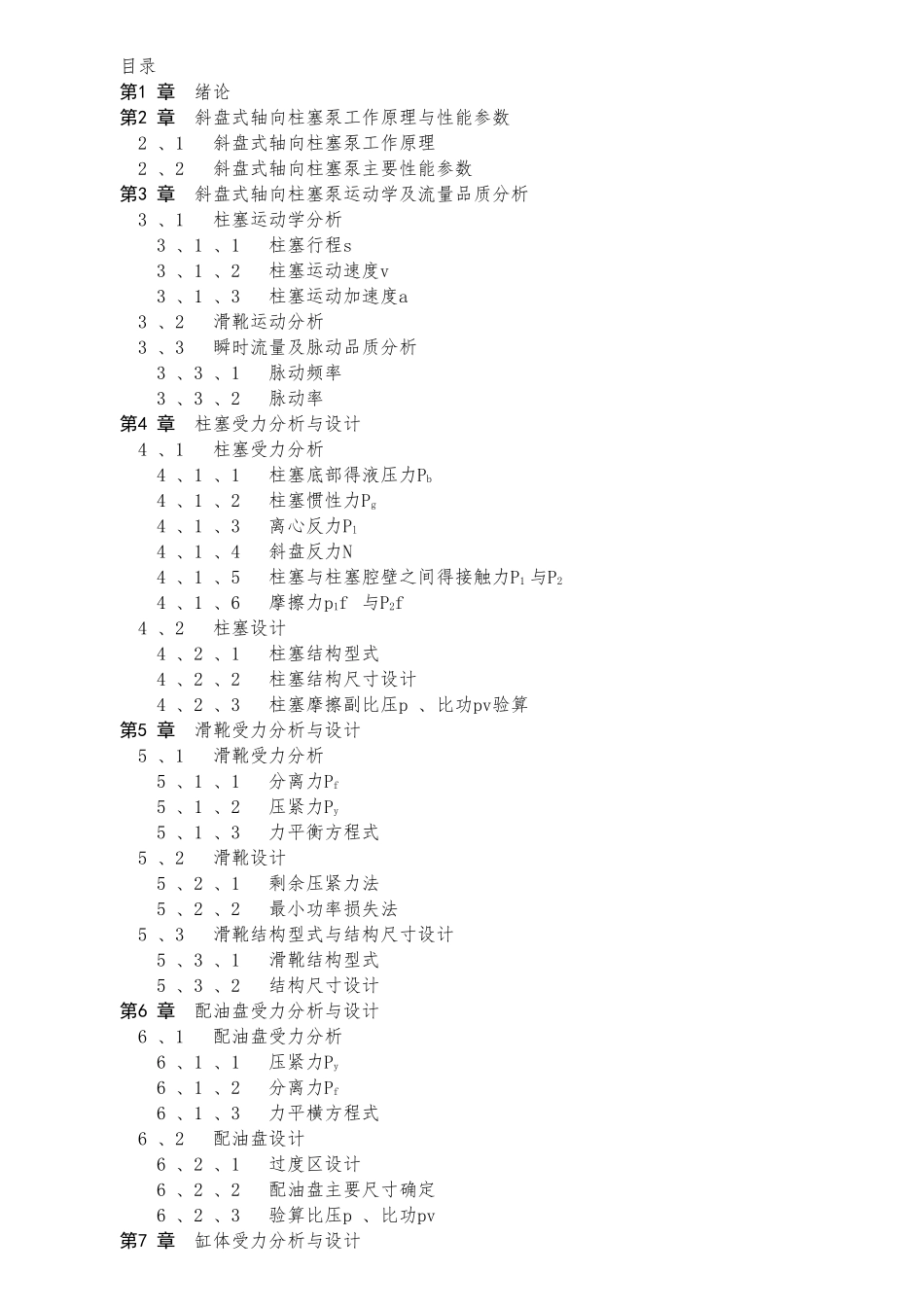

目录第1 章绪论第2 章斜盘式轴向柱塞泵工作原理与性能参数2 、1 斜盘式轴向柱塞泵工作原理2 、2 斜盘式轴向柱塞泵主要性能参数第3 章斜盘式轴向柱塞泵运动学及流量品质分析3 、1 柱塞运动学分析3 、1 、1 柱塞行程s3 、1 、2 柱塞运动速度v 3 、1 、3 柱塞运动加速度a3 、2 滑靴运动分析3 、3 瞬时流量及脉动品质分析3 、3 、1 脉动频率3 、3 、2 脉动率第4 章柱塞受力分析与设计4 、1 柱塞受力分析4 、1 、1 柱塞底部得液压力Pb4 、1 、2 柱塞惯性力Pg 4 、1 、3 离心反力Pl4 、1 、4 斜盘反力N4 、1 、5 柱塞与柱塞腔壁之间得接触力P1 与P24 、1 、6 摩擦力p1f 与P2f4 、2 柱塞设计4 、2 、1 柱塞结构型式4 、2 、2 柱塞结构尺寸设计4 、2 、3 柱塞摩擦副比压p 、比功pv验算第5 章滑靴受力分析与设计5 、1 滑靴受力分析5 、1 、1 分离力Pf5 、1 、2 压紧力Py5 、1 、3 力平衡方程式5 、2 滑靴设计5 、2 、1 剩余压紧力法5 、2 、2 最小功率损失法5 、3 滑靴结构型式与结构尺寸设计5 、3 、1 滑靴结构型式5 、3 、2 结构尺寸设计第6 章配油盘受力分析与设计6 、1 配油盘受力分析6 、1 、1 压紧力Py6 、1 、2 分离力Pf6 、1 、3 力平横方程式6 、2 配油盘设计6 、2 、1 过度区设计6 、2 、2 配油盘主要尺寸确定6 、2 、3 验算比压p 、比功pv第7 章缸体受力分析与设计7 、1 缸体地稳定性7 、1 、1 压紧力矩My7 、1 、2 分离力矩Mf7 、1 、3 力矩平衡方程7 、2 缸体径向力矩与径向支承7 、2 、1 径向力与径向力矩7 、2 、2 缸体径向力支承型式7 、3 缸体主要结构尺寸得确定7 、3 、1 通油孔分布圆半径Rf´与面积Fα7 、3 、2 缸体内、外直径D1 、D2 得确定7 、3 、3 缸体高度H结论摘 要 斜盘式轴向柱塞泵就是液压系统中得主要部件，斜盘式轴向柱塞泵就是靠柱塞在柱塞腔内得往复运动，改变柱塞腔内容积实现吸油与排油得，就是容积式液压泵，对于斜盘式轴向柱塞泵柱塞、滑靴、配油盘缸体就是其重要部分，柱塞就是其主要受力零件之一，滑靴就是高压柱塞泵常采纳得形式之一，能适应高压力高转速得需要，配油盘与缸体直接影响泵得效率与寿命，由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采纳了一静压支承，省去了大容量止推轴承，具有结构紧凑，零件少，工艺性好，成本低，体积小，重量...
