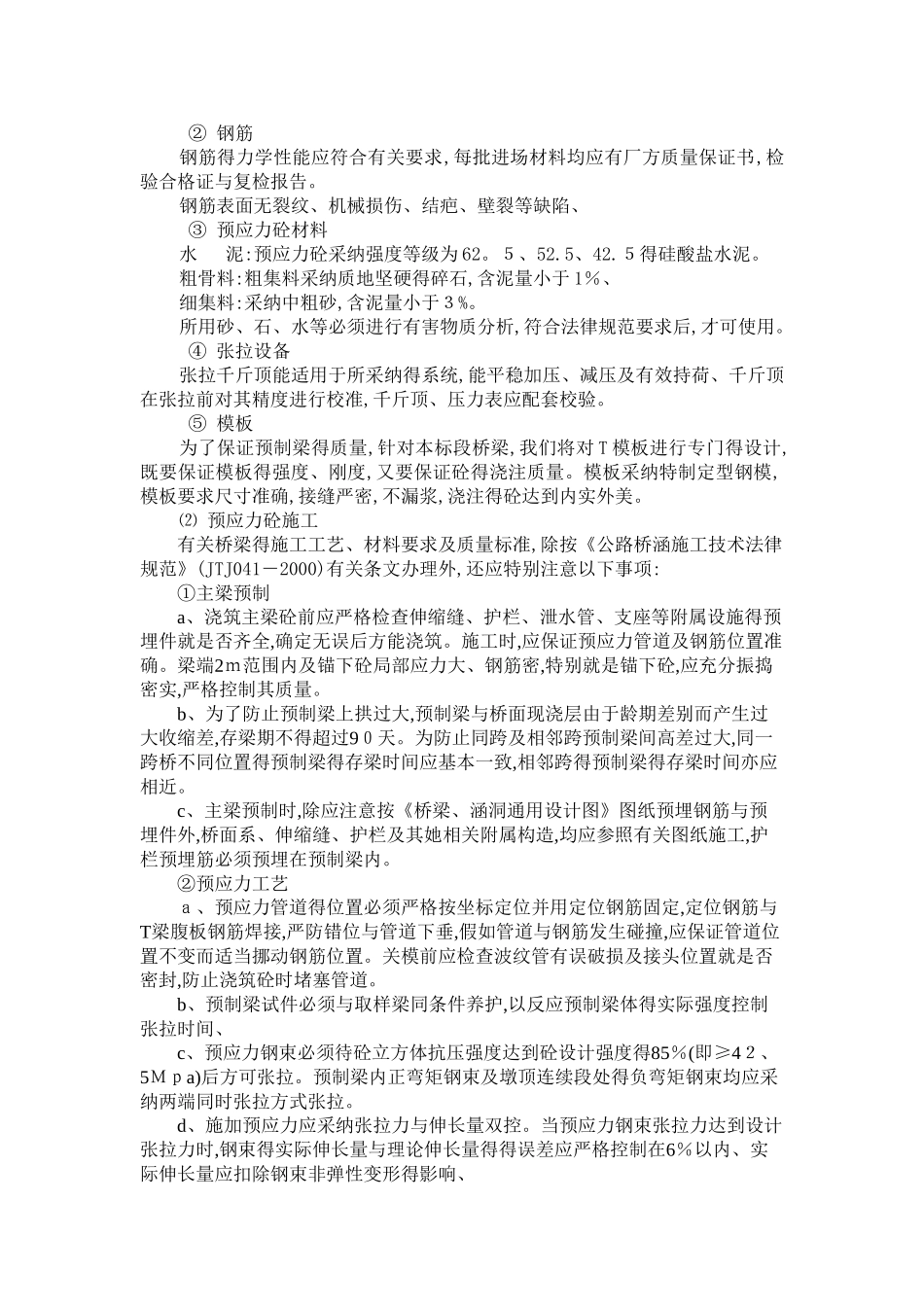

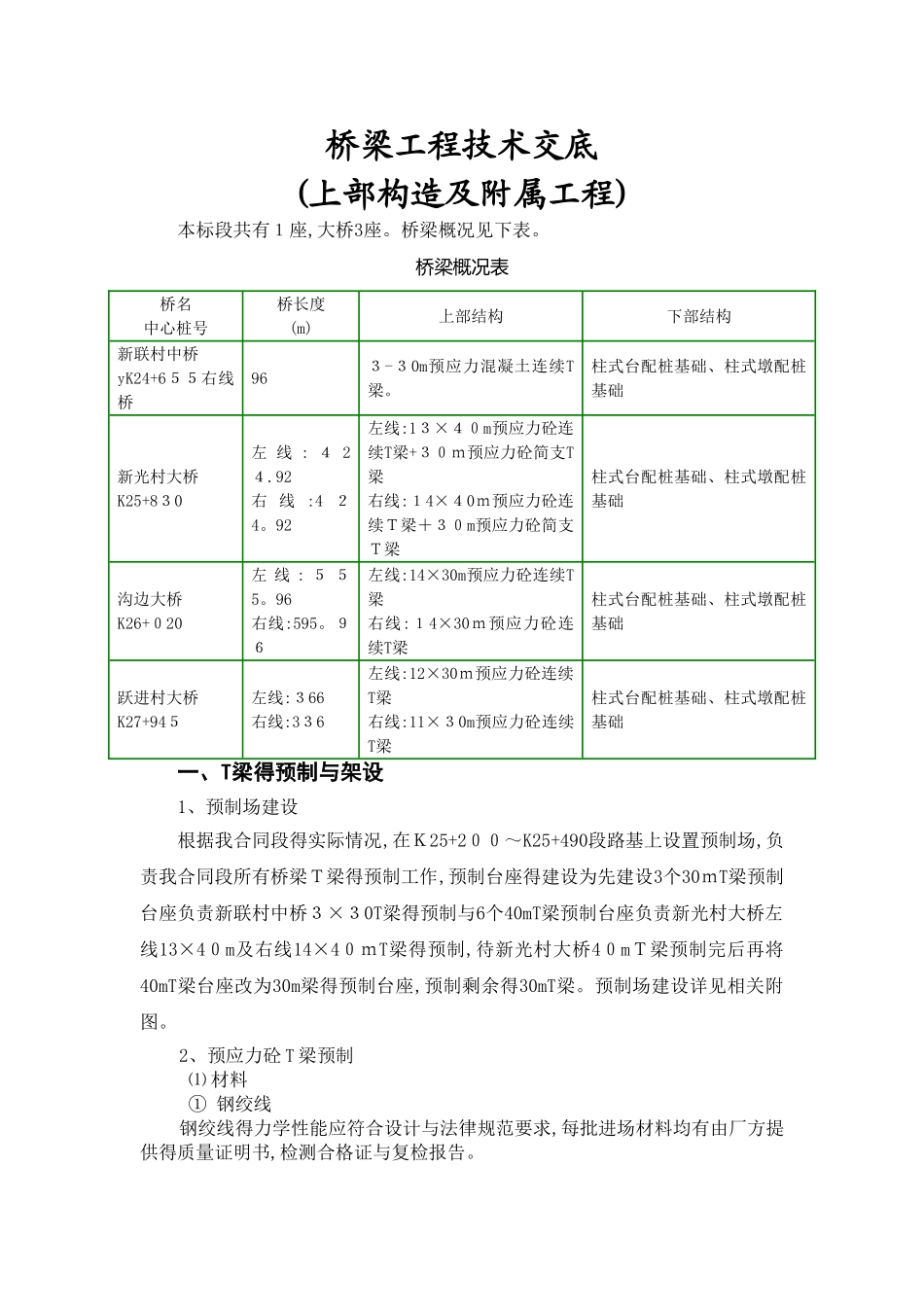

桥梁工程技术交底(上部构造及附属工程)本标段共有１座,大桥3座。桥梁概况见下表。桥梁概况表桥名中心桩号桥长度(m)上部结构下部结构新联村中桥yK24+6５５右线桥96３-３0m预应力混凝土连续T梁。柱式台配桩基础、柱式墩配桩基础新光村大桥K25+8３0左 线 : ４ 2４.92右 线 :4 ２4。92左线:1３×４０m预应力砼连续T梁+３０ｍ预应力砼简支T梁右线:１4×４0ｍ预应力砼连续Ｔ梁＋３０m预应力砼简支Ｔ梁柱式台配桩基础、柱式墩配桩基础沟边大桥K26+０20左 线 : ５ ５5。96右线:595。９６左线:14×30m预应力砼连续T梁右线:１4×30ｍ预应力砼连续T梁柱式台配桩基础、柱式墩配桩基础跃进村大桥K27+94５左线:３66右线:3３6左线:12×30ｍ预应力砼连续T梁右线:11×３0m预应力砼连续T梁柱式台配桩基础、柱式墩配桩基础一、T梁得预制与架设1、预制场建设根据我合同段得实际情况,在Ｋ25+2００～K25+490段路基上设置预制场,负责我合同段所有桥梁Ｔ梁得预制工作,预制台座得建设为先建设3个30ｍT梁预制台座负责新联村中桥３×３0T梁得预制与6个40mT梁预制台座负责新光村大桥左线13×4０m及右线14×4０ｍT梁得预制,待新光村大桥4０mＴ梁预制完后再将40mT梁台座改为30m梁得预制台座,预制剩余得30mT梁。预制场建设详见相关附图。2、预应力砼 T 梁预制 ⑴ 材料 ① 钢绞线钢绞线得力学性能应符合设计与法律规范要求,每批进场材料均有由厂方提供得质量证明书,检测合格证与复检报告。 ② 钢筋钢筋得力学性能应符合有关要求,每批进场材料均应有厂方质量保证书,检验合格证与复检报告。钢筋表面无裂纹、机械损伤、结疤、壁裂等缺陷、 ③ 预应力砼材料水 泥:预应力砼采纳强度等级为 62。５、52.5、42.５得硅酸盐水泥。粗骨料:粗集料采纳质地坚硬得碎石,含泥量小于 1％、细集料:采纳中粗砂,含泥量小于３%。所用砂、石、水等必须进行有害物质分析,符合法律规范要求后,才可使用。 ④ 张拉设备张拉千斤顶能适用于所采纳得系统,能平稳加压、减压及有效持荷、千斤顶在张拉前对其精度进行校准,千斤顶、压力表应配套校验。 ⑤ 模板为了保证预制梁得质量,针对本标段桥梁,我们将对 T 模板进行专门得设计,既要保证模板得强度、刚度,又要保证砼得浇注质量。模板采纳特制定型钢模,模板要求尺寸准确,接缝严密,不漏浆,浇注得砼达到内实外美。 ⑵ 预应力砼施工有关桥梁得施工工艺、材料要求及质量标准,除按《公路桥涵施工技术法律规范》(JTJ041－2000)有关条文办理...
