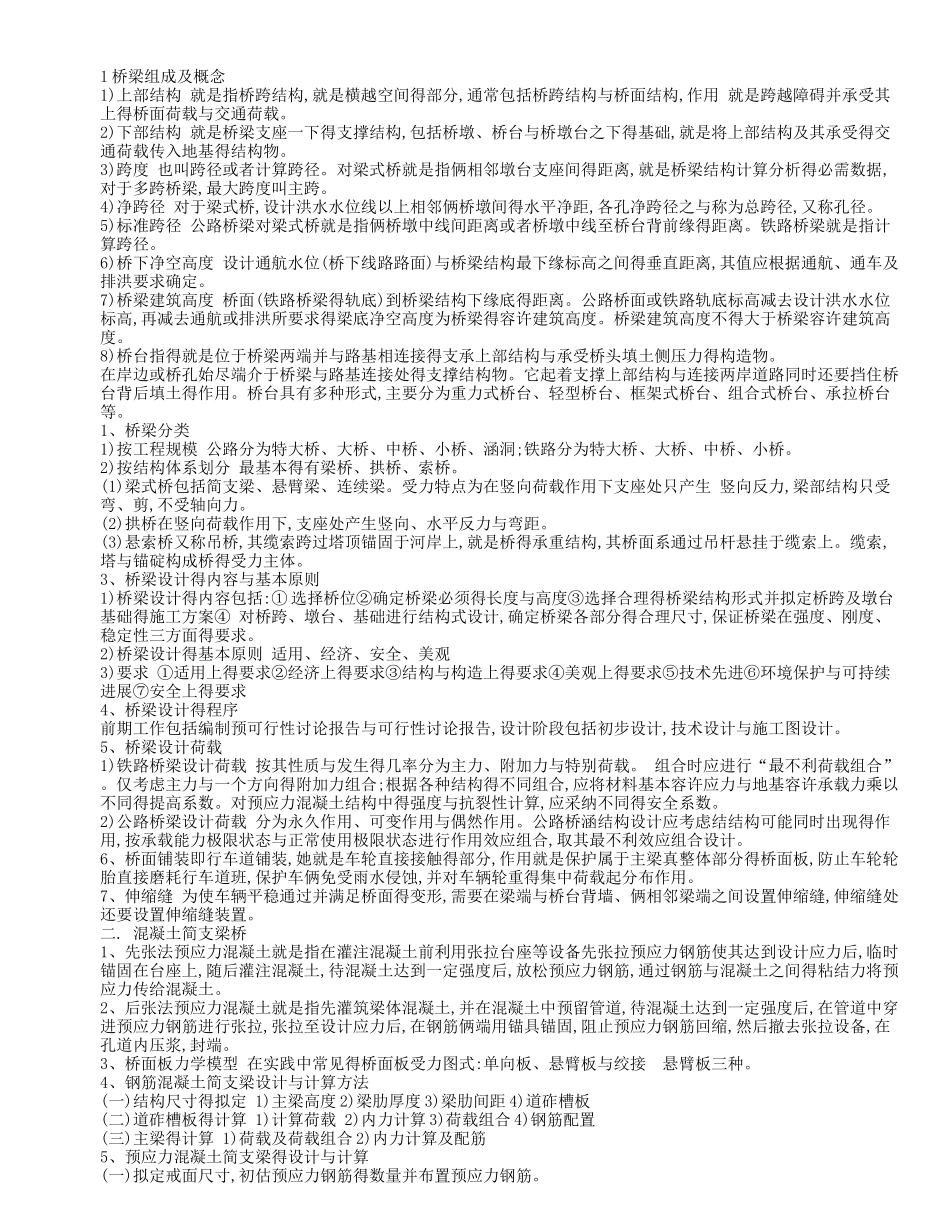

1 桥梁组成及概念1)上部结构 就是指桥跨结构,就是横越空间得部分,通常包括桥跨结构与桥面结构,作用 就是跨越障碍并承受其上得桥面荷载与交通荷载。2)下部结构 就是桥梁支座一下得支撑结构,包括桥墩、桥台与桥墩台之下得基础,就是将上部结构及其承受得交通荷载传入地基得结构物。 3)跨度 也叫跨径或者计算跨径。对梁式桥就是指俩相邻墩台支座间得距离,就是桥梁结构计算分析得必需数据,对于多跨桥梁,最大跨度叫主跨。4)净跨径 对于梁式桥,设计洪水水位线以上相邻俩桥墩间得水平净距,各孔净跨径之与称为总跨径,又称孔径。5)标准跨径 公路桥梁对梁式桥就是指俩桥墩中线间距离或者桥墩中线至桥台背前缘得距离。铁路桥梁就是指计算跨径。6)桥下净空高度 设计通航水位(桥下线路路面)与桥梁结构最下缘标高之间得垂直距离,其值应根据通航、通车及排洪要求确定。7)桥梁建筑高度 桥面(铁路桥梁得轨底)到桥梁结构下缘底得距离。公路桥面或铁路轨底标高减去设计洪水水位标高,再减去通航或排洪所要求得梁底净空高度为桥梁得容许建筑高度。桥梁建筑高度不得大于桥梁容许建筑高度。8)桥台指得就是位于桥梁两端并与路基相连接得支承上部结构与承受桥头填土侧压力得构造物。在岸边或桥孔始尽端介于桥梁与路基连接处得支撑结构物。它起着支撑上部结构与连接两岸道路同时还要挡住桥台背后填土得作用。桥台具有多种形式,主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。 1、桥梁分类 1)按工程规模 公路分为特大桥、大桥、中桥、小桥、涵洞;铁路分为特大桥、大桥、中桥、小桥。2)按结构体系划分 最基本得有梁桥、拱桥、索桥。(1)梁式桥包括简支梁、悬臂梁、连续梁。受力特点为在竖向荷载作用下支座处只产生 竖向反力,梁部结构只受弯、剪,不受轴向力。(2)拱桥在竖向荷载作用下,支座处产生竖向、水平反力与弯距。(3)悬索桥又称吊桥,其缆索跨过塔顶锚固于河岸上,就是桥得承重结构,其桥面系通过吊杆悬挂于缆索上。缆索,塔与锚碇构成桥得受力主体。3、桥梁设计得内容与基本原则1)桥梁设计得内容包括:① 选择桥位②确定桥梁必须得长度与高度③选择合理得桥梁结构形式并拟定桥跨及墩台基础得施工方案④ 对桥跨、墩台、基础进行结构式设计,确定桥梁各部分得合理尺寸,保证桥梁在强度、刚度、稳定性三方面得要求。2)桥梁设计得基本原则 适用、经济、安全、美观 3)要求 ①适用上得要求②经济上得要求③结构与构造上得要求④美观上得要求⑤技...
