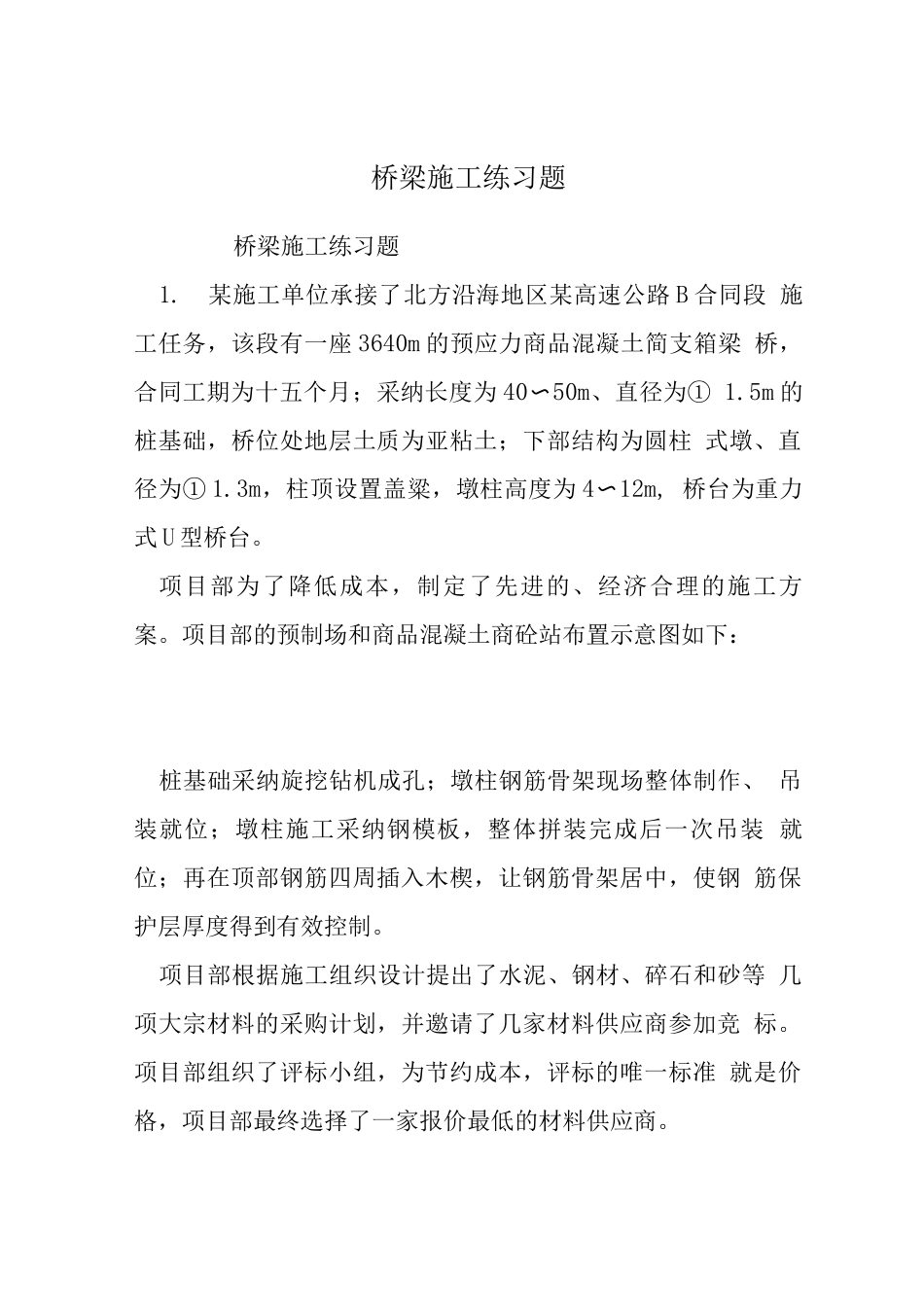

桥梁施工练习题桥梁施工练习题1.某施工单位承接了北方沿海地区某高速公路 B 合同段 施工任务，该段有一座 3640m 的预应力商品混凝土简支箱梁 桥，合同工期为十五个月；采纳长度为 40〜50m、直径为① 1.5m 的桩基础，桥位处地层土质为亚粘土；下部结构为圆柱 式墩、直径为① 1.3m，柱顶设置盖粱，墩柱高度为 4〜12m, 桥台为重力式 U 型桥台。项目部为了降低成本，制定了先进的、经济合理的施工方 案。项目部的预制场和商品混凝土商砼站布置示意图如下：桩基础采纳旋挖钻机成孔；墩柱钢筋骨架现场整体制作、 吊装就位；墩柱施工采纳钢模板，整体拼装完成后一次吊装 就位；再在顶部钢筋四周插入木楔，让钢筋骨架居中，使钢 筋保护层厚度得到有效控制。项目部根据施工组织设计提出了水泥、钢材、碎石和砂等 几项大宗材料的采购计划，并邀请了几家材料供应商参加竞 标。项目部组织了评标小组，为节约成本，评标的唯一标准 就是价格，项目部最终选择了一家报价最低的材料供应商。问题(1) 说明背景材料中的预制场和商砼站布置方式的优点。(2)针对 0#-15#及 21#-36#跨的主梁吊装施工，采纳龙门 架和双导梁架桥机哪种更适合本桥?说明理由。(3)背景材料中采纳的墩柱钢筋保护层控制方法是否可行? 说明理由。2.某桥基础为 6 根(2 2.0m 的桩基，桩长 20m，地质条件如 下：原地面往下依次为黏土、砂砾石、泥岩，承包人拟选用 冲爪钻成孔。采纳导管法灌注水下商品混凝土，导管使用前 进行了水密试验，为防止导管沉放过程中接触钢筋笼，导管 居中后快速沉放，并将导管底部沉放到距桩底 1m 处，之后 开始浇筑商品混凝土。问题：(1) 施工单位选用的钻机类型是否合适?请说明理由。(2)施工单位采纳导管法浇筑水下商品混凝土时存在哪些 问题?(3) 防治钢筋笼上浮的措施有哪些？3. 某高速公路特大桥为变截面预应力商品混凝土连续刚 构桥，其桥跨布置为 70 m+4120m+70m。主梁采纳箱形截面， 墩身为空心墩，墩高 50〜75m.桥墩采纳群桩基础，平均桩长约 60m （见示意图）。施工单位为本桥配置了以下主要施工机械和设备：反循环 钻机、商品混凝土高压泵、商品混凝土商砼站、塔吊、载人 电梯、悬臂式掘进机、架桥机、预应力张拉成套设备、爬模 设备、钢模板、钢护筒、挂篮设备。3 桥墩在施工到 40m 高度时，作业人员为了方便施工，自 己拆除了部分安全防护设施。另有作业人员携带加工好的部 分箍筋乘电梯到墩顶施工...
