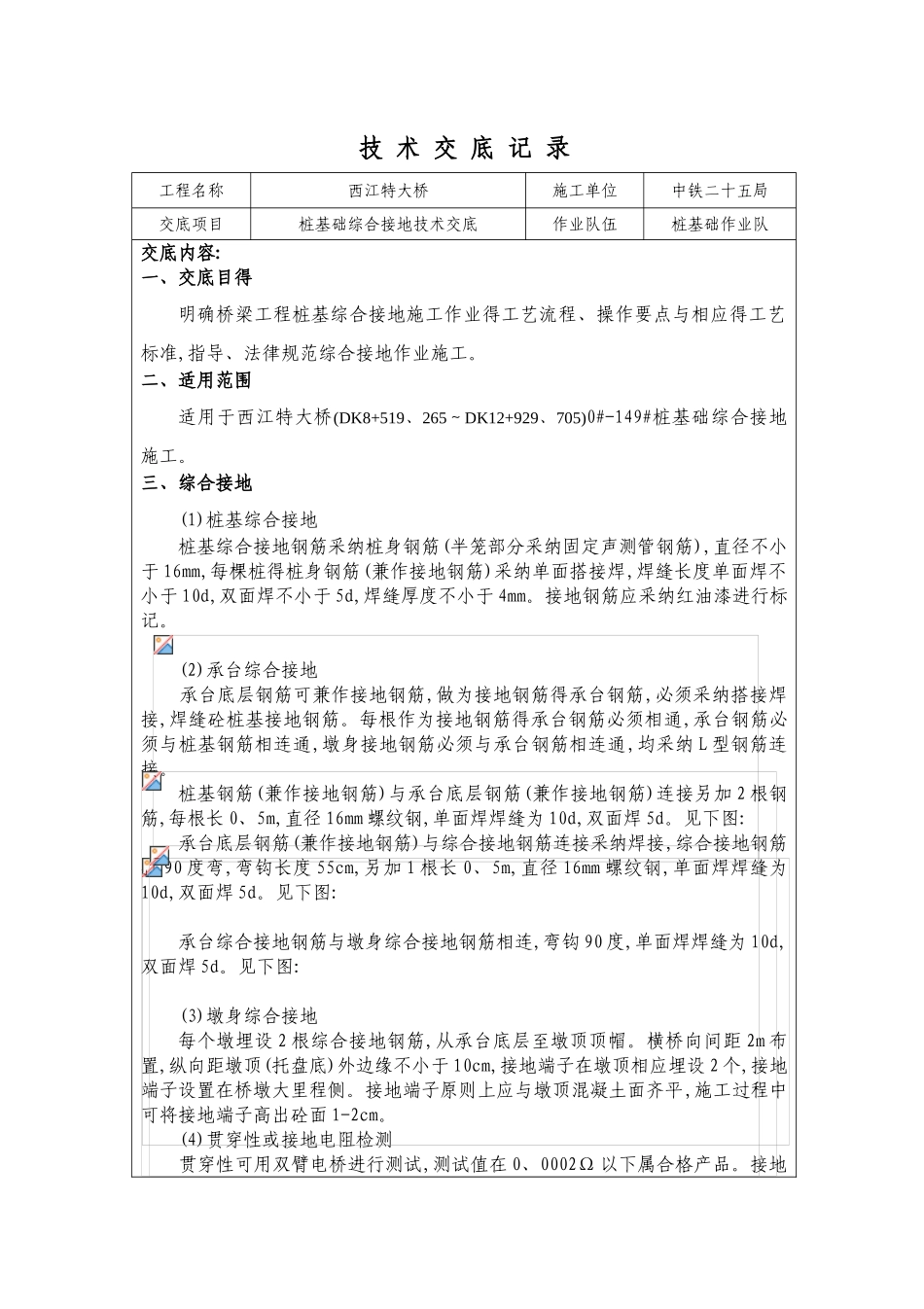

桩基础综合接地技术交底

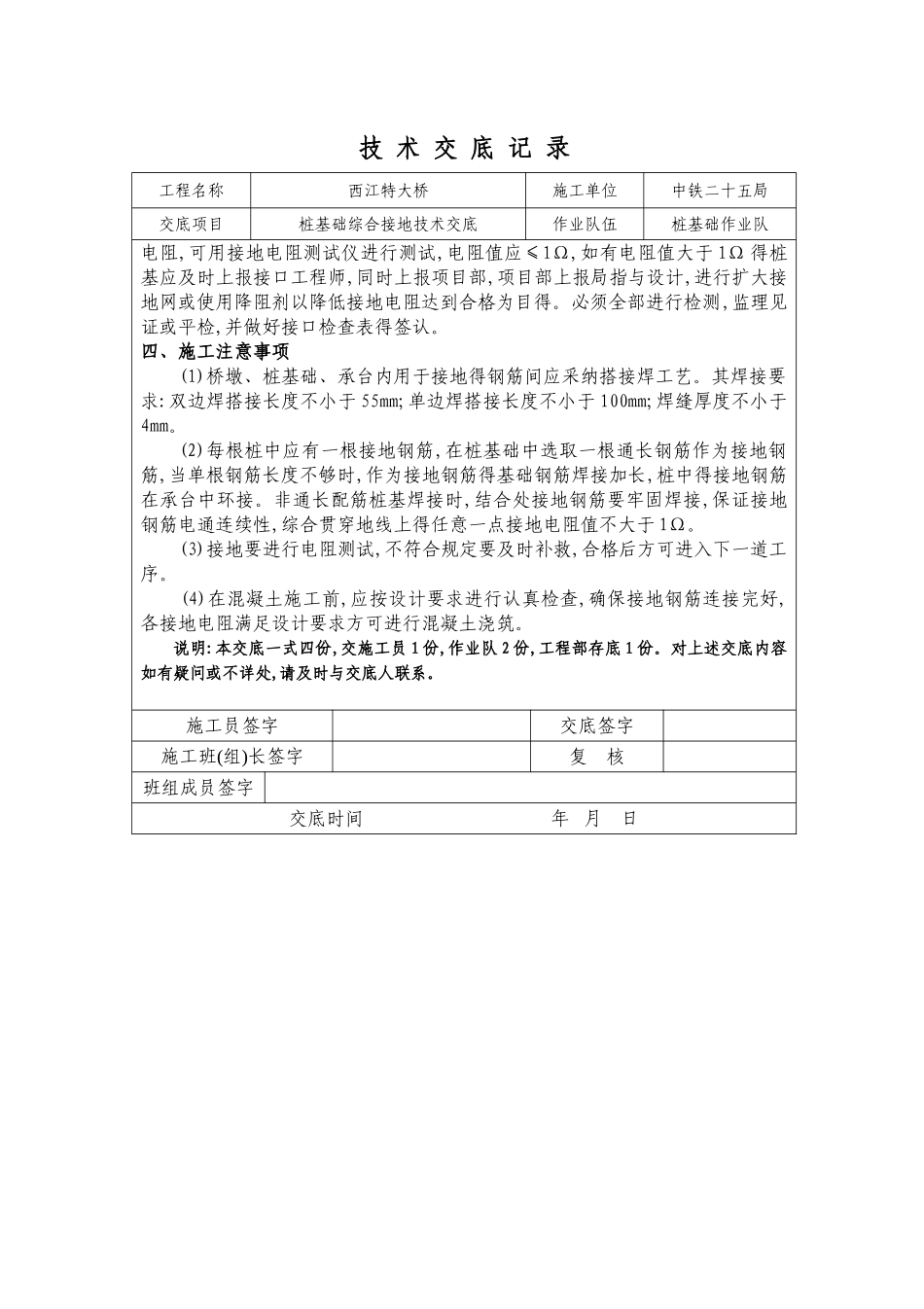

技 术 交 底 记 录工程名称西江特大桥施工单位中铁二十五局交底项目桩基础综合接地技术交底作业队伍桩基础作业队交底内容:一、交底目得明确桥梁工程桩基综合接地施工作业得工艺流程、操作要点与相应得工艺标准,指导、法律规范综合接地作业施工。二、适用范围适用于西江特大桥(DK8+519、265～DK12+929、705)0#-149#桩基础综合接地施工。三、综合接地(1)桩基综合接地桩基综合接地钢筋采纳桩身钢筋(半笼部分采纳固定声测管钢筋),直径不小于 16mm,每棵桩得桩身钢筋(兼作接地钢筋)采纳单面搭接焊,焊缝长度单面焊不小于 10d,双面焊不小于 5d,焊缝厚度不小于 4mm。接地钢筋应采纳红油漆进行标记。 (2)承台综合接地 承台底层钢筋可兼作接地钢筋,做为接地钢筋得承台钢筋,必须采纳搭接焊接,焊缝砼桩基接地钢筋。每根作为接地钢筋得承台钢筋必须相通,承台钢筋必须与桩基钢筋相连通,墩身接地钢筋必须与承台钢筋相连通,均采纳 L 型钢筋连接。桩基钢筋(兼作接地钢筋)与承台底层钢筋(兼作接地钢筋)连接另加 2 根钢筋,每根长 0、5m,直径 16mm 螺纹钢,单面焊焊缝为 10d,双面焊 5d。见下图:承台底层钢筋(兼作接地钢筋)与综合接地钢筋连接采纳焊接,综合接地钢筋打 90 度弯,弯钩长度 55cm,另加 1 根长 0、5m,直径 16mm 螺纹钢,单面焊焊缝为10d,双面焊 5d。见下图: 承台综合接地钢筋与墩身综合接地钢筋相连,弯钩 90 度,单面焊焊缝为 10d,双面焊 5d。见下图: (3)墩身综合接地每个墩埋设 2 根综合接地钢筋,从承台底层至墩顶顶帽。横桥向间距 2m 布置,纵向距墩顶(托盘底)外边缘不小于 10cm,接地端子在墩顶相应埋设 2 个,接地端子设置在桥墩大里程侧。接地端子原则上应与墩顶混凝土面齐平,施工过程中可将接地端子高出砼面 1-2cm。 (4)贯穿性或接地电阻检测 贯穿性可用双臂电桥进行测试,测试值在 0、0002Ω 以下属合格产品。接地技 术 交 底 记 录工程名称西江特大桥施工单位中铁二十五局交底项目桩基础综合接地技术交底作业队伍桩基础作业队电阻,可用接地电阻测试仪进行测试,电阻值应≤1Ω,如有电阻值大于 1Ω 得桩基应及时上报接口工程师,同时上报项目部,项目部上报局指与设计,进行扩大接地网或使用降阻剂以降低接地电阻达到合格为目得。必须全部进行检测,监理见证或平检,并做好接口检查表得签认。四、施工注意事项 (1)桥墩、桩基础、承台内用于接地得钢筋间应采纳搭接焊工艺。其焊接要求:双边焊搭接长度不小于 55...
