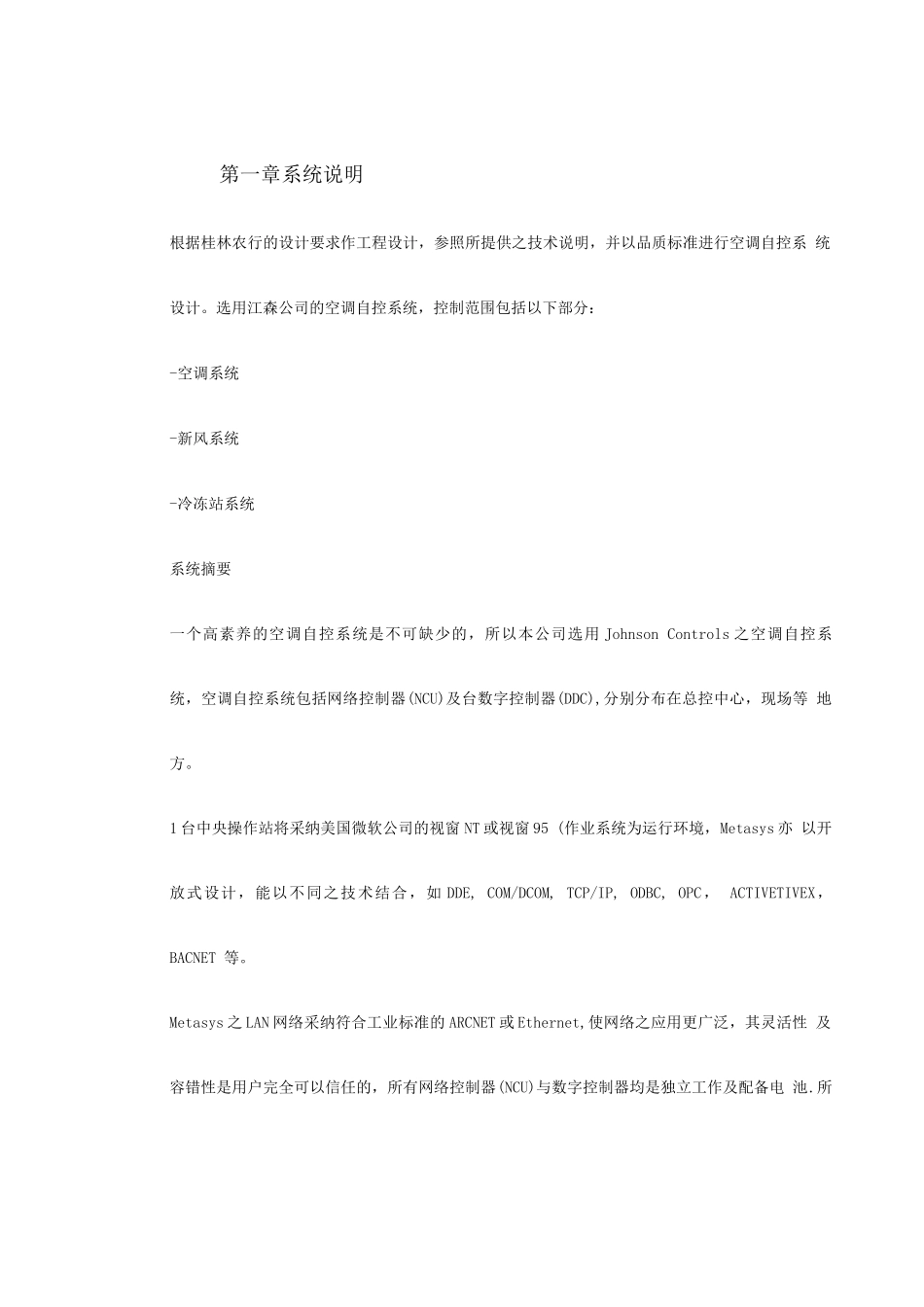

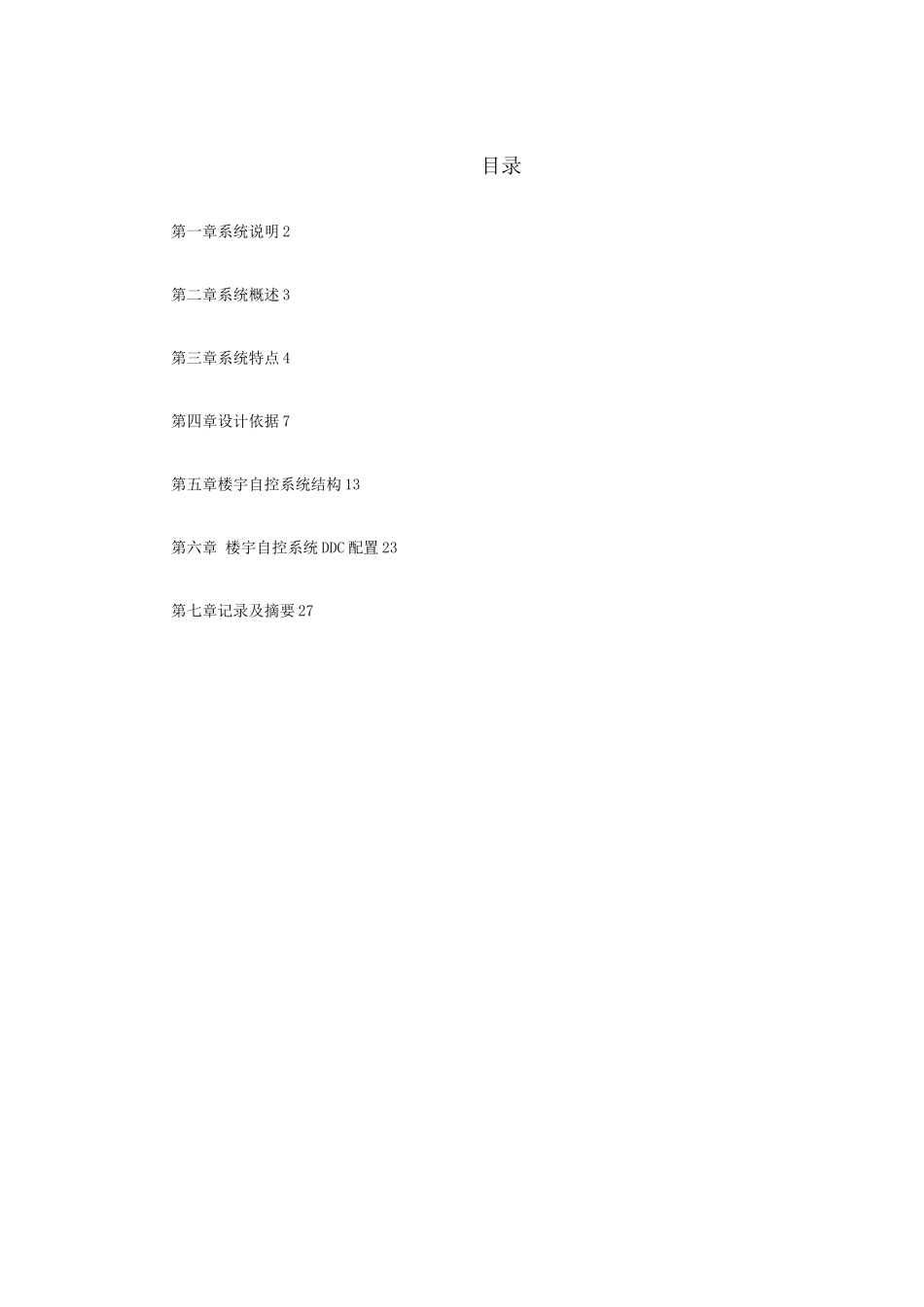

目录第一章系统说明 2第二章系统概述 3第三章系统特点 4第四章设计依据 7第五章楼宇自控系统结构 13第六章 楼宇自控系统 DDC 配置 23第七章记录及摘要 27第一章系统说明根据桂林农行的设计要求作工程设计，参照所提供之技术说明，并以品质标准进行空调自控系 统设计。选用江森公司的空调自控系统，控制范围包括以下部分：-空调系统-新风系统-冷冻站系统系统摘要一个高素养的空调自控系统是不可缺少的，所以本公司选用 Johnson Controls 之空调自控系 统，空调自控系统包括网络控制器(NCU)及台数字控制器(DDC),分别分布在总控中心，现场等 地方。1 台中央操作站将采纳美国微软公司的视窗 NT 或视窗 95 (作业系统为运行环境，Metasys 亦 以开放式设计，能以不同之技术结合，如 DDE, COM/DCOM, TCP/IP, ODBC, OPC， ACTIVETIVEX， BACNET 等。Metasys 之 LAN 网络采纳符合工业标准的 ARCNET 或 Ethernet,使网络之应用更广泛，其灵活性 及容错性是用户完全可以信任的，所有网络控制器(NCU)与数字控制器均是独立工作及配备电 池.所有资料'数据及程序均不会消除.本系统的好处及特点将会在下一章节详细说明.系统的优点第二章系统概述空调自控系统）的任务是制造安全、舒适与便利的工作环境，尽量减少能源消耗，提高经济效 益，以获得强劲的市场竞争力。美国江森自控公司的 Metasys 中央监控系统，是一个完美的建管系统。她利用了 90 年代所有 可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。 Metasys 再次给予建管系统以新的生命。从网络设计方面，它可以透过结构化布线系统的方便，能与任何一个共用布线系统的设备联上 而无须增加任何辅件，使其与其他系统的结合功能更为方便.从网络设计方面，它也能以 Arcnet 或Ethernet 等不同形式.软件方面,METASYS 也大大的开放了结合的条件，如其具有 DDE 功能的软件，可以跟其它软件交 换资料.而其开放式平台设计跟 Windows, UNIX, LonWorks 及 Bacnet 等标准配合，使软件编写时有所依据.
